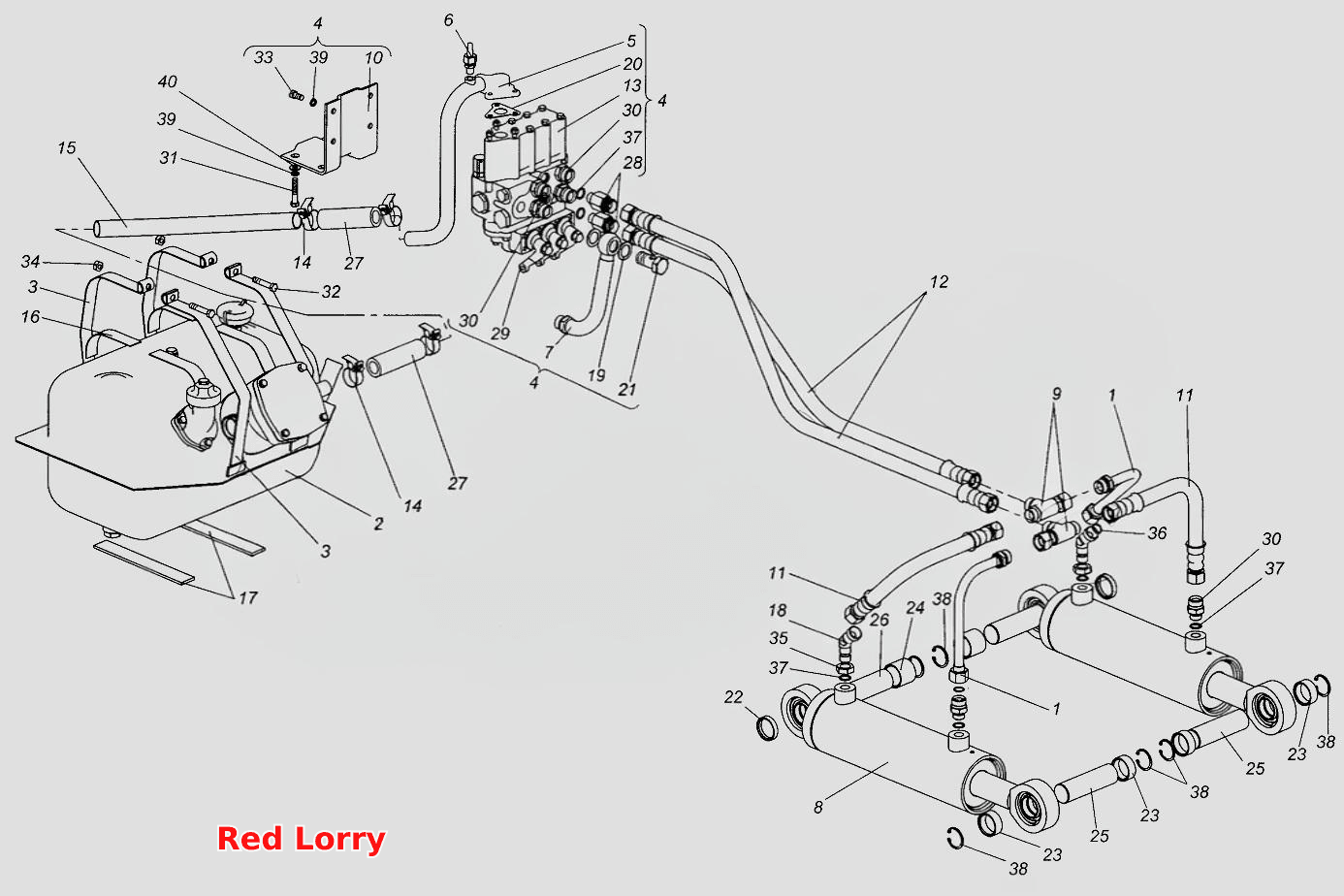

Гідравлічна система навісного обладнання
100%
Назва деталі
Гідравлічна система навісного обладнання
Заводський номер
151К.57.001
Кількість на модель
№
Назва деталі
Труба__NT__0__
Заводський номер
151К.57.010-1
Кількість на модель
2
№
1
Назва деталі
Сад
Заводський номер
151.57.032-8
Кількість на модель
1
№
2
Назва деталі
Стрічка
Заводський номер
151.57.036-3
Кількість на модель
4
№
3
Назва деталі
Розподільник
Заводський номер
151К.57.041
Кількість на модель
1
№
4
Назва деталі
Труба__NT__0__
Заводський номер
151.57.043-2А
Кількість на модель
1
№
5
Назва деталі
Індикатор
Заводський номер
151.57.052-2А
Кількість на модель
1
№
6
Назва деталі
Труба__NT__0__
Заводський номер
151.57.078-5
Кількість на модель
1
№
7
Назва деталі
Гідроциліндр
Заводський номер
16ГЦ.100/50.ПП.Др.000.01-250А
Кількість на модель
2
№
8
Назва деталі
Трійник
Заводський номер
120.57.032
Кількість на модель
2
№
9
Назва деталі
Кронштейн розподільника
Заводський номер
150.53.051А
Кількість на модель
1
№
10
Назва деталі
Рукав
Заводський номер
150.61.020
Кількість на модель
2
№
11
Назва деталі
Рукав
Заводський номер
150.61.020-06
Кількість на модель
2
№
12
Назва деталі
Розподільник
Заводський номер
Р80-3/1-222Г
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
ХСВА-35
Кількість на модель
4
№
14
Назва деталі
Труба__NT__0__
Заводський номер
151.57.141-7А
Кількість на модель
1
№
15
Назва деталі
Верхня прокладка
Заводський номер
151.57.147-1
Кількість на модель
4
№
16
Назва деталі
Прокладка
Заводський номер
151.57.246
Кількість на модель
2
№
17
Назва деталі
Кутник
Заводський номер
151.57.471
Кількість на модель
2
№
18
Назва деталі
Диск
Заводський номер
14.54.105
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
54.53.402
Кількість на модель
1
№
20
Назва деталі
Затискний болт
Заводський номер
74.54.422
Кількість на модель
1
№
21
Назва деталі
Втулка
Заводський номер
120.56.441
Кількість на модель
2
№
22
Назва деталі
Втулка
Заводський номер
120.56.441-01
Кількість на модель
4
№
23
Назва деталі
Втулка
Заводський номер
120.56.441-02
Кількість на модель
2
№
24
Назва деталі
Ось
Заводський номер
120.56.442
Кількість на модель
2
№
25
Назва деталі
Ось
Заводський номер
120.56.442-01
Кількість на модель
2
№
26
Назва деталі
Шланг
Заводський номер
125.57.208
Кількість на модель
2
№
27
Назва деталі
Подовжений штуцер
Заводський номер
150.53.101
Кількість на модель
2
№
28
Назва деталі
Важіль
Заводський номер
150.53.125
Кількість на модель
3
№
29
Назва деталі
Штуцер
Заводський номер
НО36.04.005
Кількість на модель
4
№
30
Назва деталі
гвинт
Заводський номер
М10х55.7795
Кількість на модель
4
№
31
Назва деталі
гвинт
Заводський номер
М10х65.7795
Кількість на модель
2
№
32
Назва деталі
гвинт
Заводський номер
М10х20.7796
Кількість на модель
4
№
33
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
2
№
34
Назва деталі
Горіх
Заводський номер
М20.5915
Кількість на модель
2
№
35
Назва деталі
Кільце
Заводський номер
017-020-20-2-2.9833
Кількість на модель
10
№
36
Назва деталі
Кільце
Заводський номер
018-022-25-2-2.9833
Кількість на модель
8
№
37
Назва деталі
Кільце
Заводський номер
В40.13943
Кількість на модель
6
№
38
Назва деталі
Диск
Заводський номер
10 65Г.6402
Кількість на модель
8
№
39
Назва деталі
Диск
Заводський номер
10.04.11371
Кількість на модель
4
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідравлічна система навісного обладнання | 151К.57.001 | |||||||
| 1 | Труба__NT__0__ | 151К.57.010-1 | 2 | 2 | 1 | |||
| 2 | Сад | 151.57.032-8 | 1 | 1 | 2 | |||
| 3 | Стрічка | 151.57.036-3 | 4 | 4 | 3 | |||
| 4 | Розподільник | 151К.57.041 | 1 | 1 | 4 | |||
| 5 | Труба__NT__0__ | 151.57.043-2А | 1 | 1 | 5 | |||
| 6 | Індикатор | 151.57.052-2А | 1 | 1 | 6 | |||
| 7 | Труба__NT__0__ | 151.57.078-5 | 1 | 1 | 7 | |||
| 8 | Гідроциліндр | 16ГЦ.100/50.ПП.Др.000.01-250А | 2 | 2 | 8 | |||
| 9 | Трійник | 120.57.032 | 2 | 2 | 9 | |||
| 10 | Кронштейн розподільника | 150.53.051А | 1 | 1 | 10 | |||
| 11 | Рукав | 150.61.020 | 2 | 2 | 11 | |||
| 12 | Рукав | 150.61.020-06 | 2 | 2 | 12 | |||
| 13 | Розподільник | Р80-3/1-222Г | 1 | 1 | 13 | |||
| 14 | Хомут | ХСВА-35 | 4 | 4 | 14 | |||
| 15 | Труба__NT__0__ | 151.57.141-7А | 1 | 1 | 15 | |||
| 16 | Верхня прокладка | 151.57.147-1 | 4 | 4 | 16 | |||
| 17 | Прокладка | 151.57.246 | 2 | 2 | 17 | |||
| 18 | Кутник | 151.57.471 | 2 | 2 | 18 | |||
| 19 | Диск | 14.54.105 | 2 | 2 | 19 | |||
| 20 | Прокладка | 54.53.402 | 1 | 1 | 20 | |||
| 21 | Затискний болт | 74.54.422 | 1 | 1 | 21 | |||
| 22 | Втулка | 120.56.441 | 2 | 2 | 22 | |||
| 23 | Втулка | 120.56.441-01 | 4 | 4 | 23 | |||
| 24 | Втулка | 120.56.441-02 | 2 | 2 | 24 | |||
| 25 | Ось | 120.56.442 | 2 | 2 | 25 | |||
| 26 | Ось | 120.56.442-01 | 2 | 2 | 26 | |||
| 27 | Шланг | 125.57.208 | 2 | 2 | 27 | |||
| 28 | Подовжений штуцер | 150.53.101 | 2 | 2 | 28 | |||
| 29 | Важіль | 150.53.125 | 3 | 3 | 29 | |||
| 30 | Штуцер | НО36.04.005 | 4 | 4 | 30 | |||
| 31 | гвинт | М10х55.7795 | 4 | 4 | 31 | |||
| 32 | гвинт | М10х65.7795 | 2 | 2 | 32 | |||
| 33 | гвинт | М10х20.7796 | 4 | 4 | 33 | |||
| 34 | Гайка | М10.5915 | 2 | 2 | 34 | |||
| 35 | Горіх | М20.5915 | 2 | 2 | 35 | |||
| 36 | Кільце | 017-020-20-2-2.9833 | 10 | 10 | 36 | |||
| 37 | Кільце | 018-022-25-2-2.9833 | 8 | 8 | 37 | |||
| 38 | Кільце | В40.13943 | 6 | 6 | 38 | |||
| 39 | Диск | 10 65Г.6402 | 8 | 8 | 39 | |||
| 40 | Диск | 10.04.11371 | 4 | 4 | 40 |
