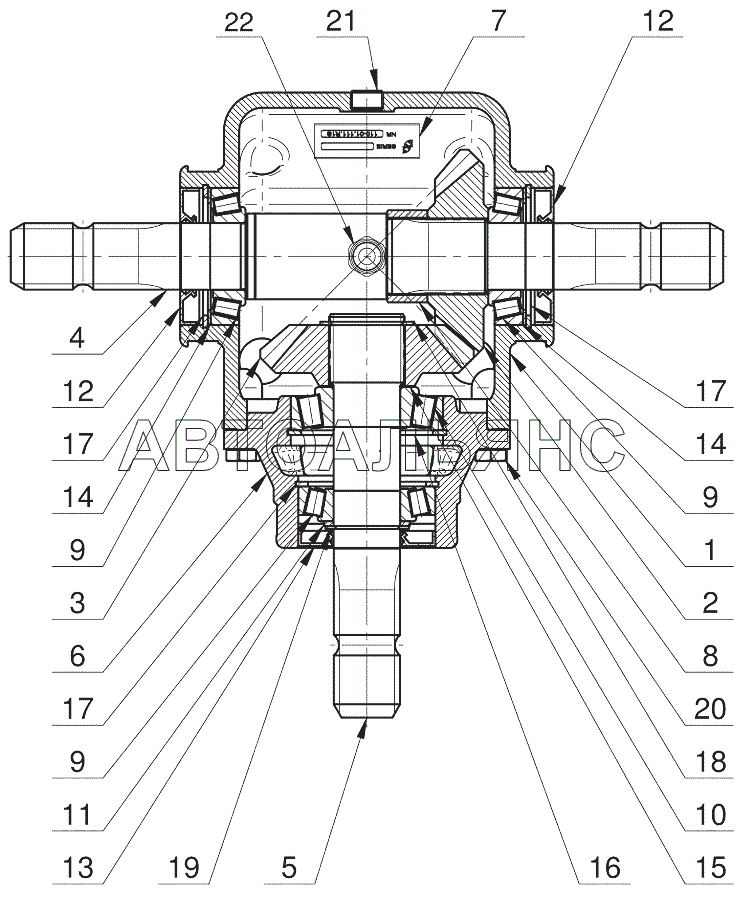

Центральний редуктор 110-01.111.R1S MIPS-110-000
100%
Назва деталі
Корпус
Заводський номер
110-01.01.07
Кількість на модель
1
№
1
Назва деталі
Колесо
Заводський номер
110-01.02.04
Кількість на модель
1
№
2
Назва деталі
Колесо
Заводський номер
110-01.03.04
Кількість на модель
1
№
3
Назва деталі
Вал
Заводський номер
110-01.04.04
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
110-01.05.00
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
110-01.06.05
Кількість на модель
1
№
6
Назва деталі
Маркувальна табличка
Заводський номер
110-01.07.21
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
F.005-044-045.4
Кількість на модель
1
№
8
Назва деталі
Подшипник
Заводський номер
30207
Кількість на модель
3
№
9
Назва деталі
Подшипник
Заводський номер
30207
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
Шайба SS35x45x2.5
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
Кольцо
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
Кольцо
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
Шайба PS56x72x(1.5)0.1/0.2/0.5/1
Кількість на модель
2
№
14
Назва деталі
Диск
Заводський номер
Шайба PS35x45x(0.5)0.1/0.2/0.5
Кількість на модель
1
№
15
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 80х2,5
Кількість на модель
1
№
16
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 72х2,5
Кількість на модель
3
№
17
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 40х1,75
Кількість на модель
1
№
18
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 35х1,5
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
Болт M10x 25-8.8
Кількість на модель
6
№
20
Назва деталі
Затор
Заводський номер
Пробка
Кількість на модель
2
№
21
Назва деталі
Мило
Заводський номер
Сапун
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 110-01.01.07 | 1 | 1 | 1 | |||
| 2 | Колесо | 110-01.02.04 | 1 | 1 | 2 | |||
| 3 | Колесо | 110-01.03.04 | 1 | 1 | 3 | |||
| 4 | Вал | 110-01.04.04 | 1 | 1 | 4 | |||
| 5 | Вал | 110-01.05.00 | 1 | 1 | 5 | |||
| 6 | Кришка | 110-01.06.05 | 1 | 1 | 6 | |||
| 7 | Маркувальна табличка | 110-01.07.21 | 1 | 1 | 7 | |||
| 8 | Втулка | F.005-044-045.4 | 1 | 1 | 8 | |||
| 9 | Подшипник | 30207 | 3 | 3 | 9 | |||
| 10 | Подшипник | 30207 | 1 | 1 | 10 | |||
| 11 | Диск | Шайба SS35x45x2.5 | 1 | 1 | 11 | |||
| 12 | Кільце | Кольцо | 2 | 2 | 12 | |||
| 13 | Кільце | Кольцо | 1 | 1 | 13 | |||
| 14 | Диск | Шайба PS56x72x(1.5)0.1/0.2/0.5/1 | 2 | 2 | 14 | |||
| 15 | Диск | Шайба PS35x45x(0.5)0.1/0.2/0.5 | 1 | 1 | 15 | |||
| 16 | Стопорне кільце | Кольцо стопорное 80х2,5 | 1 | 1 | 16 | |||
| 17 | Стопорне кільце | Кольцо стопорное 72х2,5 | 3 | 3 | 17 | |||
| 18 | Стопорне кільце | Кольцо стопорное 40х1,75 | 1 | 1 | 18 | |||
| 19 | Стопорне кільце | Кольцо стопорное 35х1,5 | 1 | 1 | 19 | |||
| 20 | гвинт | Болт M10x 25-8.8 | 6 | 6 | 20 | |||
| 21 | Затор | Пробка | 2 | 2 | 21 | |||
| 22 | Мило | Сапун | 1 | 1 | 22 |
