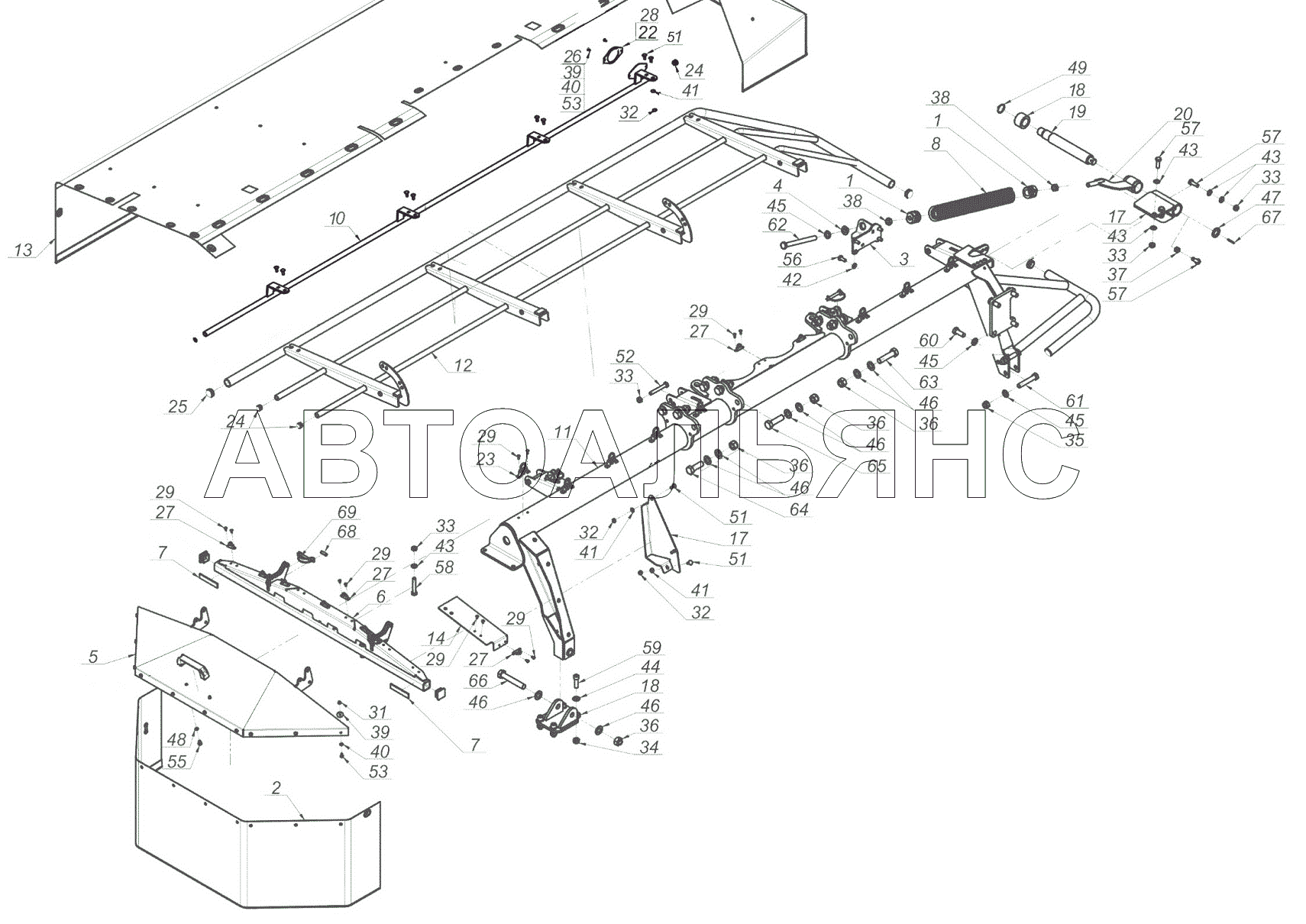

Бічна рама КДД-9-09.00.000-01
100%
Назва деталі
Ввертиш
Заводський номер
КДД-9-01.00.616
Кількість на модель
2
№
1
Назва деталі
Тентова захисна конструкція
Заводський номер
КДД-9-05.00.000 А-01
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
КДД-9-19.00.000-01
Кількість на модель
1
№
3
Назва деталі
Сферична підкладка
Заводський номер
КДФ-3-01.00.609
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
КДФ-3-04.00.000 А
Кількість на модель
1
№
5
Назва деталі
Кронштейн захисту
Заводський номер
КДФ-3-08.00.000 А-01
Кількість на модель
1
№
6
Назва деталі
Стрічка
Заводський номер
КДФ-3-00.00.001 А
Кількість на модель
2
№
7
Назва деталі
Пружина
Заводський номер
КДД-9-01.00.617
Кількість на модель
1
№
8
Назва деталі
Передня труба
Заводський номер
КДД-9-03.00.000 А-01
Кількість на модель
1
№
10
Назва деталі
Ліва основна рама
Заводський номер
0608.03.01.006
Кількість на модель
1
№
11
Назва деталі
Решітка
Заводський номер
КДД-9-02.00.000-01
Кількість на модель
1
№
12
Назва деталі
Бічний тентовий захист
Заводський номер
КДД-9-06.00.000 А-01
Кількість на модель
1
№
13
Назва деталі
Опора тенту
Заводський номер
КДД-9-00.00.402-01
Кількість на модель
1
№
14
Назва деталі
Скребок
Заводський номер
КДД-9-18.00.000-01
Кількість на модель
1
№
15
Назва деталі
Кріплення опорної ноги
Заводський номер
КДД-9-17.00.000-01
Кількість на модель
1
№
16
Назва деталі
Блокування
Заводський номер
КДД-9-20.00.000-01
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
КДД-9-00.00.601
Кількість на модель
1
№
18
Назва деталі
Палець
Заводський номер
КДД-9-00.00.602
Кількість на модель
1
№
19
Назва деталі
Кронштейн
Заводський номер
КДД-9-21.00.000-01
Кількість на модель
1
№
20
Назва деталі
Світловідбивач
Заводський номер
3222.3731
Кількість на модель
1
№
22
Назва деталі
Заглушка
Заводський номер
КДД-9-07.00.001
Кількість на модель
4
№
24
Назва деталі
Заглушка
Заводський номер
КДФ-3-00.00.015
Кількість на модель
2
№
25
Назва деталі
Гайка
Заводський номер
Гайка М6-8
Кількість на модель
2
№
26
Назва деталі
Скоба
Заводський номер
Скоба Н-17
Кількість на модель
9
№
27
Назва деталі
Заклепка
Заводський номер
Заклепка 4,8х14
Кількість на модель
40
№
29
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
11
№
32
Назва деталі
Гайка
Заводський номер
Гайка М12-8
Кількість на модель
10
№
33
Назва деталі
Гайка
Заводський номер
Гайка М14-8
Кількість на модель
4
№
34
Назва деталі
Гайка
Заводський номер
Гайка М16-8
Кількість на модель
2
№
35
Назва деталі
Гайка
Заводський номер
Гайка М20-8
Кількість на модель
10
№
36
Назва деталі
Диск
Заводський номер
647912
Кількість на модель
23
№
39
Назва деталі
Диск
Заводський номер
Шайба А6
Кількість на модель
12
№
40
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
11
№
41
Назва деталі
Диск
Заводський номер
5550-5600:025
Кількість на модель
4
№
42
Назва деталі
Диск
Заводський номер
646402
Кількість на модель
10
№
43
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
4
№
44
Назва деталі
Диск
Заводський номер
646232
Кількість на модель
7
№
45
Назва деталі
Диск
Заводський номер
895-10020
Кількість на модель
20
№
46
Назва деталі
Диск
Заводський номер
СПУ-08
Кількість на модель
1
№
47
Назва деталі
Диск
Заводський номер
Шайба А8
Кількість на модель
2
№
48
Назва деталі
Кільце
Заводський номер
Кольцо 35х1,5
Кількість на модель
1
№
49
Назва деталі
гвинт
Заводський номер
Болт М8х25-8.8
Кількість на модель
12
№
51
Назва деталі
гвинт
Заводський номер
Болт М12х85-8.8
Кількість на модель
4
№
52
Назва деталі
гвинт
Заводський номер
Болт М6х16-8.8
Кількість на модель
12
№
53
Назва деталі
гвинт
Заводський номер
Болт М8х12-8.8
Кількість на модель
2
№
55
Назва деталі
гвинт
Заводський номер
Болт М10х25-8.8
Кількість на модель
4
№
56
Назва деталі
гвинт
Заводський номер
Болт М12х35-8.8
Кількість на модель
6
№
57
Назва деталі
гвинт
Заводський номер
Болт М12х70-8.8
Кількість на модель
2
№
58
Назва деталі
Гвинт
Заводський номер
Винт М14х45-8.8
Кількість на модель
4
№
59
Назва деталі
гвинт
Заводський номер
Болт М16х40-8.8
Кількість на модель
4
№
60
Назва деталі
гвинт
Заводський номер
Болт М16х90-8.8
Кількість на модель
2
№
61
Назва деталі
гвинт
Заводський номер
Болт М16х180-8.8
Кількість на модель
1
№
62
Назва деталі
гвинт
Заводський номер
Болт М20х80-10.9
Кількість на модель
3
№
63
Назва деталі
гвинт
Заводський номер
Болт М20х60-10.9
Кількість на модель
3
№
64
Назва деталі
гвинт
Заводський номер
Болт М20х70-10.9
Кількість на модель
3
№
65
Назва деталі
гвинт
Заводський номер
Болт М20х120-8.8
Кількість на модель
1
№
66
Назва деталі
Штифт
Заводський номер
Штифт 5х45
Кількість на модель
1
№
67
Назва деталі
Штифт
Заводський номер
Штифт 10х30
Кількість на модель
2
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ввертиш | КДД-9-01.00.616 | 2 | 2 | 1 | |||
| 2 | Тентова захисна конструкція | КДД-9-05.00.000 А-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | КДД-9-19.00.000-01 | 1 | 1 | 3 | |||
| 4 | Сферична підкладка | КДФ-3-01.00.609 | 1 | 1 | 4 | |||
| 5 | Кришка | КДФ-3-04.00.000 А | 1 | 1 | 5 | |||
| 6 | Кронштейн захисту | КДФ-3-08.00.000 А-01 | 1 | 1 | 6 | |||
| 7 | Стрічка | КДФ-3-00.00.001 А | 2 | 2 | 7 | |||
| 8 | Пружина | КДД-9-01.00.617 | 1 | 1 | 8 | |||
| 10 | Передня труба | КДД-9-03.00.000 А-01 | 1 | 1 | 10 | |||
| 11 | Ліва основна рама | 0608.03.01.006 | 1 | 1 | 11 | |||
| 12 | Решітка | КДД-9-02.00.000-01 | 1 | 1 | 12 | |||
| 13 | Бічний тентовий захист | КДД-9-06.00.000 А-01 | 1 | 1 | 13 | |||
| 14 | Опора тенту | КДД-9-00.00.402-01 | 1 | 1 | 14 | |||
| 15 | Скребок | КДД-9-18.00.000-01 | 1 | 1 | 15 | |||
| 16 | Кріплення опорної ноги | КДД-9-17.00.000-01 | 1 | 1 | 16 | |||
| 17 | Блокування | КДД-9-20.00.000-01 | 1 | 1 | 17 | |||
| 18 | Втулка | КДД-9-00.00.601 | 1 | 1 | 18 | |||
| 19 | Палець | КДД-9-00.00.602 | 1 | 1 | 19 | |||
| 20 | Кронштейн | КДД-9-21.00.000-01 | 1 | 1 | 20 | |||
| 22 | Світловідбивач | 3222.3731 | 1 | 1 | 22 | |||
| 24 | Заглушка | КДД-9-07.00.001 | 4 | 4 | 24 | |||
| 25 | Заглушка | КДФ-3-00.00.015 | 2 | 2 | 25 | |||
| 26 | Гайка | Гайка М6-8 | 2 | 2 | 26 | |||
| 27 | Скоба | Скоба Н-17 | 9 | 9 | 27 | |||
| 29 | Заклепка | Заклепка 4,8х14 | 40 | 40 | 29 | |||
| 32 | Гайка | Гайка М8-8 | 11 | 11 | 32 | |||
| 33 | Гайка | Гайка М12-8 | 10 | 10 | 33 | |||
| 34 | Гайка | Гайка М14-8 | 4 | 4 | 34 | |||
| 35 | Гайка | Гайка М16-8 | 2 | 2 | 35 | |||
| 36 | Гайка | Гайка М20-8 | 10 | 10 | 36 | |||
| 39 | Диск | 647912 | 23 | 23 | 39 | |||
| 40 | Диск | Шайба А6 | 12 | 12 | 40 | |||
| 41 | Диск | 646492 | 11 | 11 | 41 | |||
| 42 | Диск | 5550-5600:025 | 4 | 4 | 42 | |||
| 43 | Диск | 646402 | 10 | 10 | 43 | |||
| 44 | Диск | 646202 | 4 | 4 | 44 | |||
| 45 | Диск | 646232 | 7 | 7 | 45 | |||
| 46 | Диск | 895-10020 | 20 | 20 | 46 | |||
| 47 | Диск | СПУ-08 | 1 | 1 | 47 | |||
| 48 | Диск | Шайба А8 | 2 | 2 | 48 | |||
| 49 | Кільце | Кольцо 35х1,5 | 1 | 1 | 49 | |||
| 51 | гвинт | Болт М8х25-8.8 | 12 | 12 | 51 | |||
| 52 | гвинт | Болт М12х85-8.8 | 4 | 4 | 52 | |||
| 53 | гвинт | Болт М6х16-8.8 | 12 | 12 | 53 | |||
| 55 | гвинт | Болт М8х12-8.8 | 2 | 2 | 55 | |||
| 56 | гвинт | Болт М10х25-8.8 | 4 | 4 | 56 | |||
| 57 | гвинт | Болт М12х35-8.8 | 6 | 6 | 57 | |||
| 58 | гвинт | Болт М12х70-8.8 | 2 | 2 | 58 | |||
| 59 | Гвинт | Винт М14х45-8.8 | 4 | 4 | 59 | |||
| 60 | гвинт | Болт М16х40-8.8 | 4 | 4 | 60 | |||
| 61 | гвинт | Болт М16х90-8.8 | 2 | 2 | 61 | |||
| 62 | гвинт | Болт М16х180-8.8 | 1 | 1 | 62 | |||
| 63 | гвинт | Болт М20х80-10.9 | 3 | 3 | 63 | |||
| 64 | гвинт | Болт М20х60-10.9 | 3 | 3 | 64 | |||
| 65 | гвинт | Болт М20х70-10.9 | 3 | 3 | 65 | |||
| 66 | гвинт | Болт М20х120-8.8 | 1 | 1 | 66 | |||
| 67 | Штифт | Штифт 5х45 | 1 | 1 | 67 | |||
| 68 | Штифт | Штифт 10х30 | 2 | 2 | 68 |
