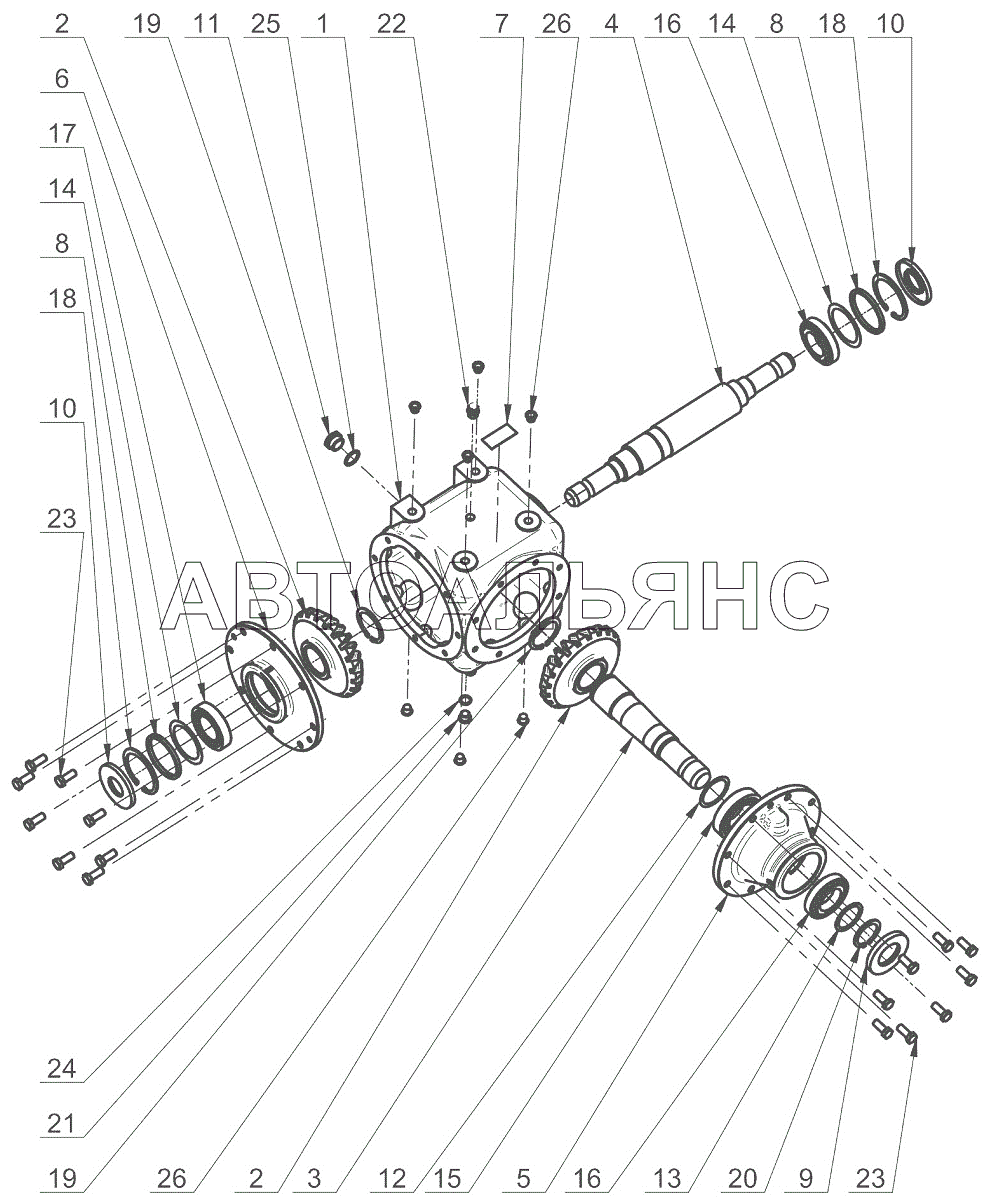

Редуктор MIPS-138-002
100%
Назва деталі
Корпус
Заводський номер
130-01.01.04
Кількість на модель
1
№
1
Назва деталі
Колесо
Заводський номер
130-01.03.00
Кількість на модель
2
№
2
Назва деталі
Вал короткий
Заводський номер
130-02.04.00
Кількість на модель
1
№
3
Назва деталі
Довгий вал
Заводський номер
130-02.05.03
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
130-01.06.01
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
130-01.07.02
Кількість на модель
1
№
6
Назва деталі
Маркувальна табличка
Заводський номер
130-01.08.02
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
130-02.09.00
Кількість на модель
2
№
8
Назва деталі
Кільце
Заводський номер
AS 50/90/10
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
AS 40/90/8
Кількість на модель
2
№
10
Назва деталі
Затор
Заводський номер
Пробка
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
Шайба PS55х68х(0,5)0,1/0,2/0,5
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
Шайба PS50х62х(1,5)0,1/0,2/0,5/1
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
Шайба PS70х90х(0,5)0,1/0,2/0,5
Кількість на модель
2
№
14
Назва деталі
Штифт
Заводський номер
32211
Кількість на модель
1
№
15
Назва деталі
Горіх
Заводський номер
30210
Кількість на модель
2
№
16
Назва деталі
Штифт
Заводський номер
32211
Кількість на модель
1
№
17
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 90х3
Кількість на модель
2
№
18
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 60х2
Кількість на модель
2
№
19
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 50х2
Кількість на модель
1
№
20
Назва деталі
Затор
Заводський номер
Пробка
Кількість на модель
1
№
21
Назва деталі
Мило
Заводський номер
Сапун
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
Болт М12х30-8.8
Кількість на модель
16
№
23
Назва деталі
Мідна шайба
Заводський номер
Шайба медная 16х22х1,5
Кількість на модель
1
№
24
Назва деталі
Мідна шайба
Заводський номер
Шайба медная 1,5х26х33
Кількість на модель
1
№
25
Назва деталі
Заглушка
Заводський номер
Заглушка
Кількість на модель
8
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 130-01.01.04 | 1 | 1 | 1 | |||
| 2 | Колесо | 130-01.03.00 | 2 | 2 | 2 | |||
| 3 | Вал короткий | 130-02.04.00 | 1 | 1 | 3 | |||
| 4 | Довгий вал | 130-02.05.03 | 1 | 1 | 4 | |||
| 5 | Кришка | 130-01.06.01 | 1 | 1 | 5 | |||
| 6 | Кришка | 130-01.07.02 | 1 | 1 | 6 | |||
| 7 | Маркувальна табличка | 130-01.08.02 | 1 | 1 | 7 | |||
| 8 | Диск | 130-02.09.00 | 2 | 2 | 8 | |||
| 9 | Кільце | AS 50/90/10 | 1 | 1 | 9 | |||
| 10 | Кільце | AS 40/90/8 | 2 | 2 | 10 | |||
| 11 | Затор | Пробка | 1 | 1 | 11 | |||
| 12 | Диск | Шайба PS55х68х(0,5)0,1/0,2/0,5 | 1 | 1 | 12 | |||
| 13 | Диск | Шайба PS50х62х(1,5)0,1/0,2/0,5/1 | 1 | 1 | 13 | |||
| 14 | Диск | Шайба PS70х90х(0,5)0,1/0,2/0,5 | 2 | 2 | 14 | |||
| 15 | Штифт | 32211 | 1 | 1 | 15 | |||
| 16 | Горіх | 30210 | 2 | 2 | 16 | |||
| 17 | Штифт | 32211 | 1 | 1 | 17 | |||
| 18 | Стопорне кільце | Кольцо стопорное 90х3 | 2 | 2 | 18 | |||
| 19 | Стопорне кільце | Кольцо стопорное 60х2 | 2 | 2 | 19 | |||
| 20 | Стопорне кільце | Кольцо стопорное 50х2 | 1 | 1 | 20 | |||
| 21 | Затор | Пробка | 1 | 1 | 21 | |||
| 22 | Мило | Сапун | 1 | 1 | 22 | |||
| 23 | гвинт | Болт М12х30-8.8 | 16 | 16 | 23 | |||
| 24 | Мідна шайба | Шайба медная 16х22х1,5 | 1 | 1 | 24 | |||
| 25 | Мідна шайба | Шайба медная 1,5х26х33 | 1 | 1 | 25 | |||
| 26 | Заглушка | Заглушка | 8 | 8 | 26 |
