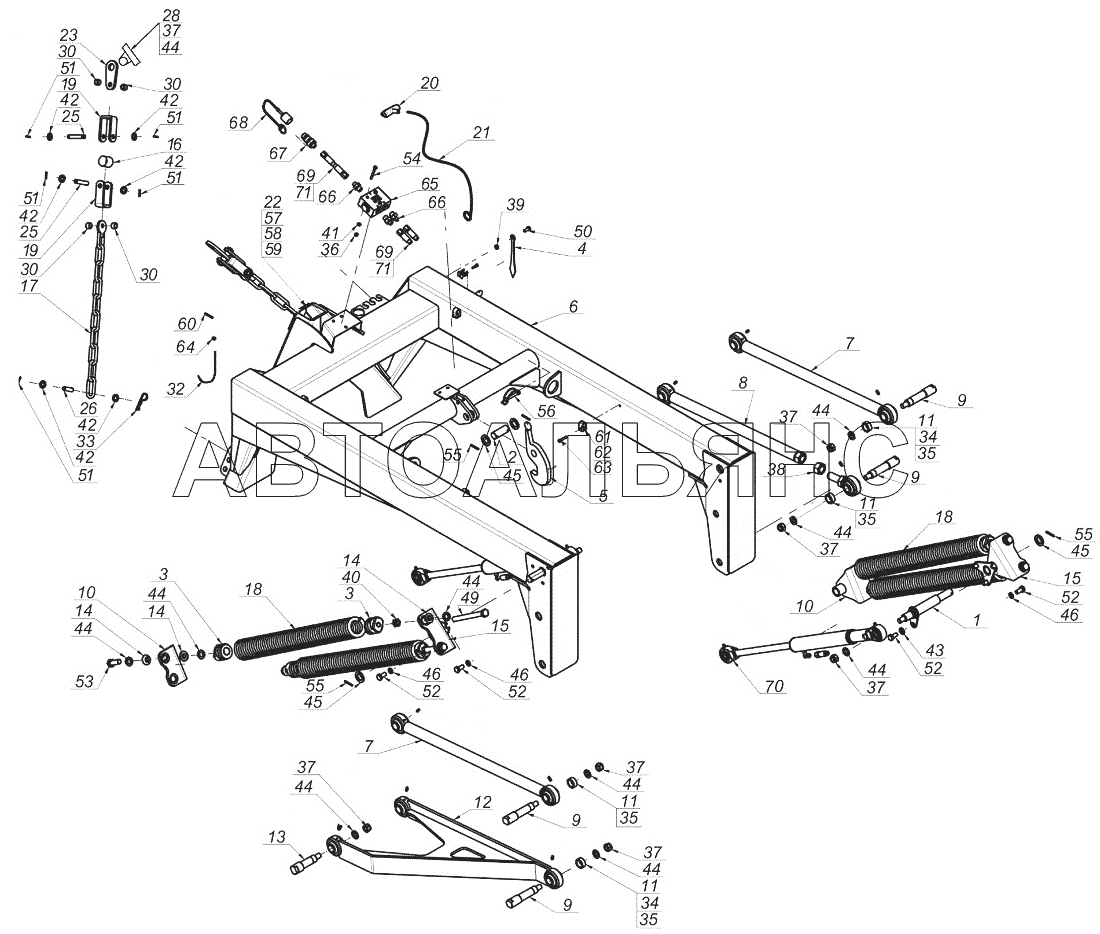

Рама навісного обладнання в зборі КДФ-3-01.00.000 А
100%
Назва деталі
Палець
Заводський номер
КДФ-3-01.60.000 А
Кількість на модель
2
№
1
Назва деталі
Палець
Заводський номер
КДФ-3-01.00.601
Кількість на модель
1
№
2
Назва деталі
Ввертиш
Заводський номер
КДФ-3-01.00.608 А
Кількість на модель
8
№
3
Назва деталі
Покажчик
Заводський номер
КДФ-3-01.00.402 А
Кількість на модель
1
№
4
Назва деталі
Гачок
Заводський номер
КДФ-3-01.70.000 А
Кількість на модель
1
№
5
Назва деталі
Рама навісного обладнання
Заводський номер
КДФ-3-01.10.000 А
Кількість на модель
1
№
6
Назва деталі
Тяга в зборі
Заводський номер
КДФ-3-01.20.000 А
Кількість на модель
2
№
7
Назва деталі
Гвинтова тяга в зборі
Заводський номер
КДФ-3-01.30.000 А
Кількість на модель
1
№
8
Назва деталі
Гвинт
Заводський номер
КДФ-3-01.00.607 А
Кількість на модель
4
№
9
Назва деталі
Кронштейн
Заводський номер
КДФ-3-01.40.000
Кількість на модель
2
№
10
Назва деталі
Втулка
Заводський номер
КДФ-3-01.00.606
Кількість на модель
10
№
11
Назва деталі
V-подібна тяга в зборі
Заводський номер
КДФ-3-01.50.000 А
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
КДФ-3-01.00.605 А
Кількість на модель
1
№
13
Назва деталі
Сферична підкладка
Заводський номер
КДФ-3-01.00.609
Кількість на модель
12
№
14
Назва деталі
Кронштейн
Заводський номер
КДФ-3-01.45.000 А
Кількість на модель
2
№
15
Назва деталі
Демпфер
Заводський номер
КДФ-3-01.00.101
Кількість на модель
2
№
16
Назва деталі
Ланцюг
Заводський номер
КДФ-3-01.80.000
Кількість на модель
2
№
17
Назва деталі
Пружина
Заводський номер
КДФ-3-01.00.611
Кількість на модель
4
№
18
Назва деталі
Проушина
Заводський номер
КДФ-3-01.00.403
Кількість на модель
4
№
19
Назва деталі
Ручка
Заводський номер
ГВЦ 00.00.008
Кількість на модель
2
№
20
Назва деталі
Крило
Заводський номер
Канат
Кількість на модель
2
№
21
Назва деталі
Зачеп
Заводський номер
КДФ-3-01.00.401 А
Кількість на модель
1
№
22
Назва деталі
Підрозділ
Заводський номер
КДФ-3-01.00.405
Кількість на модель
2
№
23
Назва деталі
Палець
Заводський номер
КДФ-3-01.00.602
Кількість на модель
4
№
25
Назва деталі
Палець
Заводський номер
КДФ-3-01.00.603
Кількість на модель
2
№
26
Назва деталі
Страхувальний палець
Заводський номер
КДФ-3-01.00.613
Кількість на модель
2
№
28
Назва деталі
Втулка
Заводський номер
КДФ-3-01.00.802
Кількість на модель
8
№
30
Назва деталі
Опора
Заводський номер
КДД-9-01.00.604
Кількість на модель
1
№
32
Назва деталі
Втулка
Заводський номер
КДФ-3-01.00.606-02
Кількість на модель
3
№
34
Назва деталі
Втулка
Заводський номер
КДФ-3-01.00.606-03
Кількість на модель
5
№
35
Назва деталі
Гайка
Заводський номер
Гайка М6-8
Кількість на модель
3
№
36
Назва деталі
Гайка
Заводський номер
Гайка М16-8
Кількість на модель
9
№
37
Назва деталі
Гайка
Заводський номер
Гайка М24х2-8
Кількість на модель
1
№
38
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
1
№
39
Назва деталі
Диск
Заводський номер
646092
Кількість на модель
5
№
41
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
12
№
42
Назва деталі
Диск
Заводський номер
646402
Кількість на модель
2
№
43
Назва деталі
Диск
Заводський номер
646232
Кількість на модель
21
№
44
Назва деталі
Диск
Заводський номер
СПУ-6
Кількість на модель
4
№
45
Назва деталі
Диск
Заводський номер
Шайба А12
Кількість на модель
6
№
46
Назва деталі
гвинт
Заводський номер
Болт М16х180-8.8
Кількість на модель
4
№
49
Назва деталі
гвинт
Заводський номер
Болт М8х20-8.8
Кількість на модель
1
№
50
Назва деталі
Штифт
Заводський номер
Штифт 5х30
Кількість на модель
10
№
51
Назва деталі
гвинт
Заводський номер
Болт М12х25-8.8
Кількість на модель
8
№
52
Назва деталі
гвинт
Заводський номер
Болт М16х90-8.8
Кількість на модель
4
№
53
Назва деталі
гвинт
Заводський номер
Болт М6х60-8.8
Кількість на модель
3
№
54
Назва деталі
Штифт
Заводський номер
Штифт 5х36
Кількість на модель
4
№
55
Назва деталі
Трубний шплінт
Заводський номер
Шплинт трубный 8х60
Кількість на модель
1
№
56
Назва деталі
гвинт
Заводський номер
Болт М12х50-8.8
Кількість на модель
1
№
57
Назва деталі
Гвинт
Заводський номер
Винт М12х25-8.8
Кількість на модель
1
№
58
Назва деталі
Гайка
Заводський номер
Гайка М12-8
Кількість на модель
1
№
59
Назва деталі
Штифт
Заводський номер
Штифт 4х20
Кількість на модель
1
№
60
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
4
№
61
Назва деталі
гвинт
Заводський номер
Болт М6х30-8.8
Кількість на модель
4
№
62
Назва деталі
Диск
Заводський номер
Шайба А6
Кількість на модель
4
№
63
Назва деталі
Диск
Заводський номер
646981
Кількість на модель
1
№
64
Назва деталі
Розподільник потоку
Заводський номер
MIHD-015-040
Кількість на модель
1
№
65
Назва деталі
Монтаж
Заводський номер
MIHK-000-008
Кількість на модель
3
№
66
Назва деталі
Монтаж
Заводський номер
MIHZ-000-002
Кількість на модель
1
№
67
Назва деталі
Пилозахисний ковпачок червоного кольору
Заводський номер
HP10-0-RT004
Кількість на модель
1
№
68
Назва деталі
RVD
Заводський номер
КДФ-3-30.00.100 А
Кількість на модель
3
№
69
Назва деталі
Гідроциліндр
Заводський номер
ВНС 40.25.250
Кількість на модель
2
№
70
Назва деталі
Спіральна стрічка чорного кольору
Заводський номер
Лента спиральная черная 20х16х20
Кількість на модель
1
№
71
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палець | КДФ-3-01.60.000 А | 2 | 2 | 1 | |||
| 2 | Палець | КДФ-3-01.00.601 | 1 | 1 | 2 | |||
| 3 | Ввертиш | КДФ-3-01.00.608 А | 8 | 8 | 3 | |||
| 4 | Покажчик | КДФ-3-01.00.402 А | 1 | 1 | 4 | |||
| 5 | Гачок | КДФ-3-01.70.000 А | 1 | 1 | 5 | |||
| 6 | Рама навісного обладнання | КДФ-3-01.10.000 А | 1 | 1 | 6 | |||
| 7 | Тяга в зборі | КДФ-3-01.20.000 А | 2 | 2 | 7 | |||
| 8 | Гвинтова тяга в зборі | КДФ-3-01.30.000 А | 1 | 1 | 8 | |||
| 9 | Гвинт | КДФ-3-01.00.607 А | 4 | 4 | 9 | |||
| 10 | Кронштейн | КДФ-3-01.40.000 | 2 | 2 | 10 | |||
| 11 | Втулка | КДФ-3-01.00.606 | 10 | 10 | 11 | |||
| 12 | V-подібна тяга в зборі | КДФ-3-01.50.000 А | 1 | 1 | 12 | |||
| 13 | Гвинт | КДФ-3-01.00.605 А | 1 | 1 | 13 | |||
| 14 | Сферична підкладка | КДФ-3-01.00.609 | 12 | 12 | 14 | |||
| 15 | Кронштейн | КДФ-3-01.45.000 А | 2 | 2 | 15 | |||
| 16 | Демпфер | КДФ-3-01.00.101 | 2 | 2 | 16 | |||
| 17 | Ланцюг | КДФ-3-01.80.000 | 2 | 2 | 17 | |||
| 18 | Пружина | КДФ-3-01.00.611 | 4 | 4 | 18 | |||
| 19 | Проушина | КДФ-3-01.00.403 | 4 | 4 | 19 | |||
| 20 | Ручка | ГВЦ 00.00.008 | 2 | 2 | 20 | |||
| 21 | Крило | Канат | 2 | 2 | 21 | |||
| 22 | Зачеп | КДФ-3-01.00.401 А | 1 | 1 | 22 | |||
| 23 | Підрозділ | КДФ-3-01.00.405 | 2 | 2 | 23 | |||
| 25 | Палець | КДФ-3-01.00.602 | 4 | 4 | 25 | |||
| 26 | Палець | КДФ-3-01.00.603 | 2 | 2 | 26 | |||
| 28 | Страхувальний палець | КДФ-3-01.00.613 | 2 | 2 | 28 | |||
| 30 | Втулка | КДФ-3-01.00.802 | 8 | 8 | 30 | |||
| 32 | Опора | КДД-9-01.00.604 | 1 | 1 | 32 | |||
| 34 | Втулка | КДФ-3-01.00.606-02 | 3 | 3 | 34 | |||
| 35 | Втулка | КДФ-3-01.00.606-03 | 5 | 5 | 35 | |||
| 36 | Гайка | Гайка М6-8 | 3 | 3 | 36 | |||
| 37 | Гайка | Гайка М16-8 | 9 | 9 | 37 | |||
| 38 | Гайка | Гайка М24х2-8 | 1 | 1 | 38 | |||
| 39 | Гайка | Гайка М8-8 | 1 | 1 | 39 | |||
| 41 | Диск | 646092 | 5 | 5 | 41 | |||
| 42 | Диск | 646202 | 12 | 12 | 42 | |||
| 43 | Диск | 646402 | 2 | 2 | 43 | |||
| 44 | Диск | 646232 | 21 | 21 | 44 | |||
| 45 | Диск | СПУ-6 | 4 | 4 | 45 | |||
| 46 | Диск | Шайба А12 | 6 | 6 | 46 | |||
| 49 | гвинт | Болт М16х180-8.8 | 4 | 4 | 49 | |||
| 50 | гвинт | Болт М8х20-8.8 | 1 | 1 | 50 | |||
| 51 | Штифт | Штифт 5х30 | 10 | 10 | 51 | |||
| 52 | гвинт | Болт М12х25-8.8 | 8 | 8 | 52 | |||
| 53 | гвинт | Болт М16х90-8.8 | 4 | 4 | 53 | |||
| 54 | гвинт | Болт М6х60-8.8 | 3 | 3 | 54 | |||
| 55 | Штифт | Штифт 5х36 | 4 | 4 | 55 | |||
| 56 | Трубний шплінт | Шплинт трубный 8х60 | 1 | 1 | 56 | |||
| 57 | гвинт | Болт М12х50-8.8 | 1 | 1 | 57 | |||
| 58 | Гвинт | Винт М12х25-8.8 | 1 | 1 | 58 | |||
| 59 | Гайка | Гайка М12-8 | 1 | 1 | 59 | |||
| 60 | Штифт | Штифт 4х20 | 1 | 1 | 60 | |||
| 61 | Хомут | Хомут | 4 | 4 | 61 | |||
| 62 | гвинт | Болт М6х30-8.8 | 4 | 4 | 62 | |||
| 63 | Диск | Шайба А6 | 4 | 4 | 63 | |||
| 64 | Диск | 646981 | 1 | 1 | 64 | |||
| 65 | Розподільник потоку | MIHD-015-040 | 1 | 1 | 65 | |||
| 66 | Монтаж | MIHK-000-008 | 3 | 3 | 66 | |||
| 67 | Монтаж | MIHZ-000-002 | 1 | 1 | 67 | |||
| 68 | Пилозахисний ковпачок червоного кольору | HP10-0-RT004 | 1 | 1 | 68 | |||
| 69 | RVD | КДФ-3-30.00.100 А | 3 | 3 | 69 | |||
| 70 | Гідроциліндр | ВНС 40.25.250 | 2 | 2 | 70 | |||
| 71 | Спіральна стрічка чорного кольору | Лента спиральная черная 20х16х20 | 1 | 1 | 71 |
