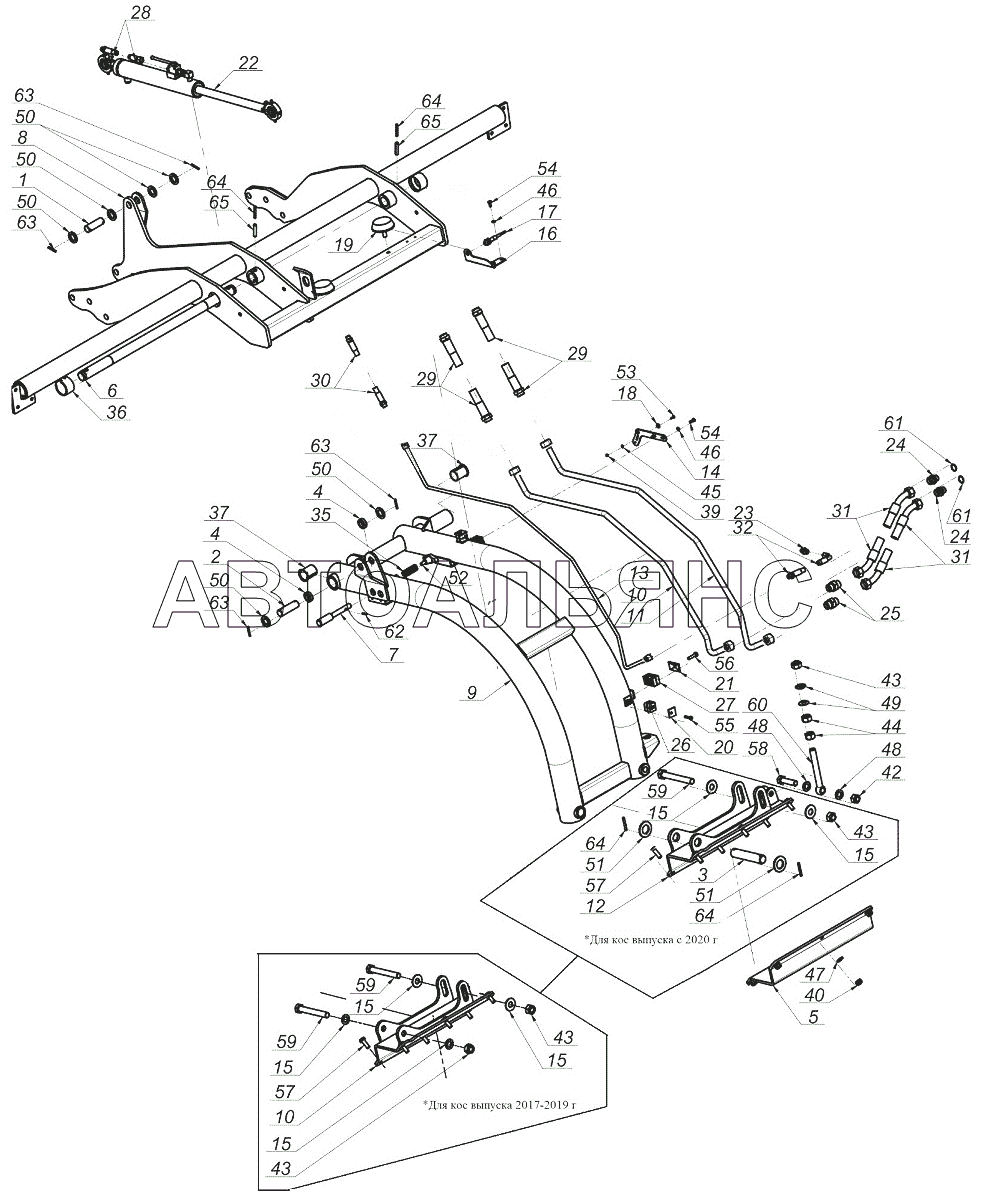

Підвіска КДД-9-15.10.000
100%
Назва деталі
Ось
Заводський номер
КДД-9-14.10.601
Кількість на модель
1
№
1
Назва деталі
Палець
Заводський номер
КДД-9-01.00.612
Кількість на модель
1
№
2
Назва деталі
Ось
Заводський номер
КДД-9-14.10.603
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
КДФ-3-01.00.606-01
Кількість на модель
2
№
4
Назва деталі
Притиск
Заводський номер
КДД-9-14.10.401
Кількість на модель
1
№
5
Назва деталі
Вал
Заводський номер
КДД-9-14.10.605
Кількість на модель
1
№
6
Назва деталі
Палець
Заводський номер
КДД-9-14.10.606
Кількість на модель
1
№
7
Назва деталі
Несуча рама
Заводський номер
КДД-9-14.11.000-01
Кількість на модель
1
№
8
Назва деталі
Рама
Заводський номер
0803.01.02.001
Кількість на модель
1
№
9
Назва деталі
Рама
Заводський номер
0805.11.02.001
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
КДД-9-30.00.100 А
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
КДД-9-30.00.110 А
Кількість на модель
1
№
11
Назва деталі
Кріплення
Заводський номер
КДД-9-14.13.000 В-01
Кількість на модель
1
№
12
Назва деталі
Кріплення
Заводський номер
КДД-9-14.13.000-01
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
КДД-9-30.00.120 А
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
КДД-9-14.10.402
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
КДД-9-14.10.404
Кількість на модель
4
№
15
Назва деталі
Куточок
Заводський номер
КДД-9-15.10.401
Кількість на модель
1
№
16
Назва деталі
Датчик
Заводський номер
MIEC-000-001
Кількість на модель
1
№
17
Назва деталі
Магніт до датчика
Заводський номер
MIEM-001-001
Кількість на модель
1
№
18
Назва деталі
Буфер
Заводський номер
КДД-9-01.90.000
Кількість на модель
2
№
19
Назва деталі
Тримач для труб
Заводський номер
MIHB-010-003
Кількість на модель
2
№
20
Назва деталі
Тримач для труб
Заводський номер
MIHB-015-002
Кількість на модель
2
№
21
Назва деталі
Гідроциліндр
Заводський номер
ВНС 50.28.300
Кількість на модель
1
№
22
Назва деталі
Монтаж
Заводський номер
MIHK-016-002
Кількість на модель
1
№
23
Назва деталі
Монтаж
Заводський номер
MIHK-026-001
Кількість на модель
2
№
24
Назва деталі
Монтаж
Заводський номер
MIHK-026-008
Кількість на модель
2
№
25
Назва деталі
Тримач для труб
Заводський номер
MIHO-010-004
Кількість на модель
2
№
26
Назва деталі
Тримач
Заводський номер
MIHO-018-003
Кількість на модель
2
№
27
Назва деталі
RVD
Заводський номер
КДД-9-30.00.290 А
Кількість на модель
1
№
28
Назва деталі
RVD
Заводський номер
КДД-9-30.00.260 А
Кількість на модель
2
№
29
Назва деталі
RVD
Заводський номер
КДД-9-30.00.310 А
Кількість на модель
1
№
30
Назва деталі
RVD
Заводський номер
КДД-9-30.00.300 А
Кількість на модель
2
№
31
Назва деталі
RVD
Заводський номер
КДД-9-30.00.320 А
Кількість на модель
1
№
32
Назва деталі
Пружина
Заводський номер
КДД-9-14.10.607
Кількість на модель
1
№
35
Назва деталі
Заглушка
Заводський номер
MITP-054-036
Кількість на модель
2
№
36
Назва деталі
Втулка
Заводський номер
MITS-000-009
Кількість на модель
2
№
37
Назва деталі
Гайка
Заводський номер
Гайка М4-8
Кількість на модель
2
№
39
Назва деталі
Гайка
Заводський номер
Гайка М12-8
Кількість на модель
6
№
40
Назва деталі
Гайка
Заводський номер
Гайка М18-8
Кількість на модель
1
№
42
Назва деталі
Гайка
Заводський номер
Гайка М20-8
Кількість на модель
3
№
43
Назва деталі
Диск
Заводський номер
Н.036.75.001
Кількість на модель
2
№
45
Назва деталі
Диск
Заводський номер
646062
Кількість на модель
4
№
46
Назва деталі
Диск
Заводський номер
646402
Кількість на модель
6
№
47
Назва деталі
Диск
Заводський номер
646232Д
Кількість на модель
2
№
48
Назва деталі
Сферична шайба
Заводський номер
КДД-9-14.10.612
Кількість на модель
2
№
49
Назва деталі
Диск
Заводський номер
СТ6.00.009
Кількість на модель
6
№
50
Назва деталі
Диск
Заводський номер
646292
Кількість на модель
2
№
51
Назва деталі
Болт-равлик
Заводський номер
КДД-9-14.14.000
Кількість на модель
1
№
52
Назва деталі
гвинт
Заводський номер
Болт М4х12-8.8
Кількість на модель
2
№
53
Назва деталі
гвинт
Заводський номер
Болт М6х16-8.8
Кількість на модель
4
№
54
Назва деталі
гвинт
Заводський номер
Болт М6х30-8.8
Кількість на модель
2
№
55
Назва деталі
гвинт
Заводський номер
Болт М8х35-8.8
Кількість на модель
2
№
56
Назва деталі
гвинт
Заводський номер
Болт М12х35-8.8
Кількість на модель
6
№
57
Назва деталі
гвинт
Заводський номер
Болт М18х70-8.8
Кількість на модель
1
№
58
Назва деталі
гвинт
Заводський номер
Болт М20х150-8.8
Кількість на модель
2
№
59
Назва деталі
гвинт
Заводський номер
MZSZ-020-162
Кількість на модель
1
№
60
Назва деталі
Мідне кільце
Заводський номер
MZUP-022-001
Кількість на модель
2
№
61
Назва деталі
Штифт
Заводський номер
Штифт 4х20
Кількість на модель
1
№
62
Назва деталі
Штифт
Заводський номер
Штифт 5х36
Кількість на модель
4
№
63
Назва деталі
Штифт
Заводський номер
Штифт 6х50
Кількість на модель
2
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | КДД-9-14.10.601 | 1 | 1 | 1 | |||
| 2 | Палець | КДД-9-01.00.612 | 1 | 1 | 2 | |||
| 3 | Ось | КДД-9-14.10.603 | 1 | 1 | 3 | |||
| 4 | Втулка | КДФ-3-01.00.606-01 | 2 | 2 | 4 | |||
| 5 | Притиск | КДД-9-14.10.401 | 1 | 1 | 5 | |||
| 6 | Вал | КДД-9-14.10.605 | 1 | 1 | 6 | |||
| 7 | Палець | КДД-9-14.10.606 | 1 | 1 | 7 | |||
| 8 | Несуча рама | КДД-9-14.11.000-01 | 1 | 1 | 8 | |||
| 9 | Рама | 0803.01.02.001 | 1 | 1 | 9 | |||
| 9 | Рама | 0805.11.02.001 | 1 | 1 | 9 | |||
| 10 | Трубопровід | КДД-9-30.00.100 А | 1 | 1 | 10 | |||
| 11 | Трубопровід | КДД-9-30.00.110 А | 1 | 1 | 11 | |||
| 12 | Кріплення | КДД-9-14.13.000 В-01 | 1 | 1 | 12 | |||
| 12 | Кріплення | КДД-9-14.13.000-01 | 1 | 1 | 12 | |||
| 13 | Трубопровід | КДД-9-30.00.120 А | 1 | 1 | 13 | |||
| 14 | Кронштейн | КДД-9-14.10.402 | 1 | 1 | 14 | |||
| 15 | Диск | КДД-9-14.10.404 | 4 | 4 | 15 | |||
| 16 | Куточок | КДД-9-15.10.401 | 1 | 1 | 16 | |||
| 17 | Датчик | MIEC-000-001 | 1 | 1 | 17 | |||
| 18 | Магніт до датчика | MIEM-001-001 | 1 | 1 | 18 | |||
| 19 | Буфер | КДД-9-01.90.000 | 2 | 2 | 19 | |||
| 20 | Тримач для труб | MIHB-010-003 | 2 | 2 | 20 | |||
| 21 | Тримач для труб | MIHB-015-002 | 2 | 2 | 21 | |||
| 22 | Гідроциліндр | ВНС 50.28.300 | 1 | 1 | 22 | |||
| 23 | Монтаж | MIHK-016-002 | 1 | 1 | 23 | |||
| 24 | Монтаж | MIHK-026-001 | 2 | 2 | 24 | |||
| 25 | Монтаж | MIHK-026-008 | 2 | 2 | 25 | |||
| 26 | Тримач для труб | MIHO-010-004 | 2 | 2 | 26 | |||
| 27 | Тримач | MIHO-018-003 | 2 | 2 | 27 | |||
| 28 | RVD | КДД-9-30.00.290 А | 1 | 1 | 28 | |||
| 29 | RVD | КДД-9-30.00.260 А | 2 | 2 | 29 | |||
| 30 | RVD | КДД-9-30.00.310 А | 1 | 1 | 30 | |||
| 31 | RVD | КДД-9-30.00.300 А | 2 | 2 | 31 | |||
| 32 | RVD | КДД-9-30.00.320 А | 1 | 1 | 32 | |||
| 35 | Пружина | КДД-9-14.10.607 | 1 | 1 | 35 | |||
| 36 | Заглушка | MITP-054-036 | 2 | 2 | 36 | |||
| 37 | Втулка | MITS-000-009 | 2 | 2 | 37 | |||
| 39 | Гайка | Гайка М4-8 | 2 | 2 | 39 | |||
| 40 | Гайка | Гайка М12-8 | 6 | 6 | 40 | |||
| 42 | Гайка | Гайка М18-8 | 1 | 1 | 42 | |||
| 43 | Гайка | Гайка М20-8 | 3 | 3 | 43 | |||
| 45 | Диск | Н.036.75.001 | 2 | 2 | 45 | |||
| 46 | Диск | 646062 | 4 | 4 | 46 | |||
| 47 | Диск | 646402 | 6 | 6 | 47 | |||
| 48 | Диск | 646232Д | 2 | 2 | 48 | |||
| 49 | Сферична шайба | КДД-9-14.10.612 | 2 | 2 | 49 | |||
| 50 | Диск | СТ6.00.009 | 6 | 6 | 50 | |||
| 51 | Диск | 646292 | 2 | 2 | 51 | |||
| 52 | Болт-равлик | КДД-9-14.14.000 | 1 | 1 | 52 | |||
| 53 | гвинт | Болт М4х12-8.8 | 2 | 2 | 53 | |||
| 54 | гвинт | Болт М6х16-8.8 | 4 | 4 | 54 | |||
| 55 | гвинт | Болт М6х30-8.8 | 2 | 2 | 55 | |||
| 56 | гвинт | Болт М8х35-8.8 | 2 | 2 | 56 | |||
| 57 | гвинт | Болт М12х35-8.8 | 6 | 6 | 57 | |||
| 58 | гвинт | Болт М18х70-8.8 | 1 | 1 | 58 | |||
| 59 | гвинт | Болт М20х150-8.8 | 2 | 2 | 59 | |||
| 60 | гвинт | MZSZ-020-162 | 1 | 1 | 60 | |||
| 61 | Мідне кільце | MZUP-022-001 | 2 | 2 | 61 | |||
| 62 | Штифт | Штифт 4х20 | 1 | 1 | 62 | |||
| 63 | Штифт | Штифт 5х36 | 4 | 4 | 63 | |||
| 64 | Штифт | Штифт 6х50 | 2 | 2 | 64 |
