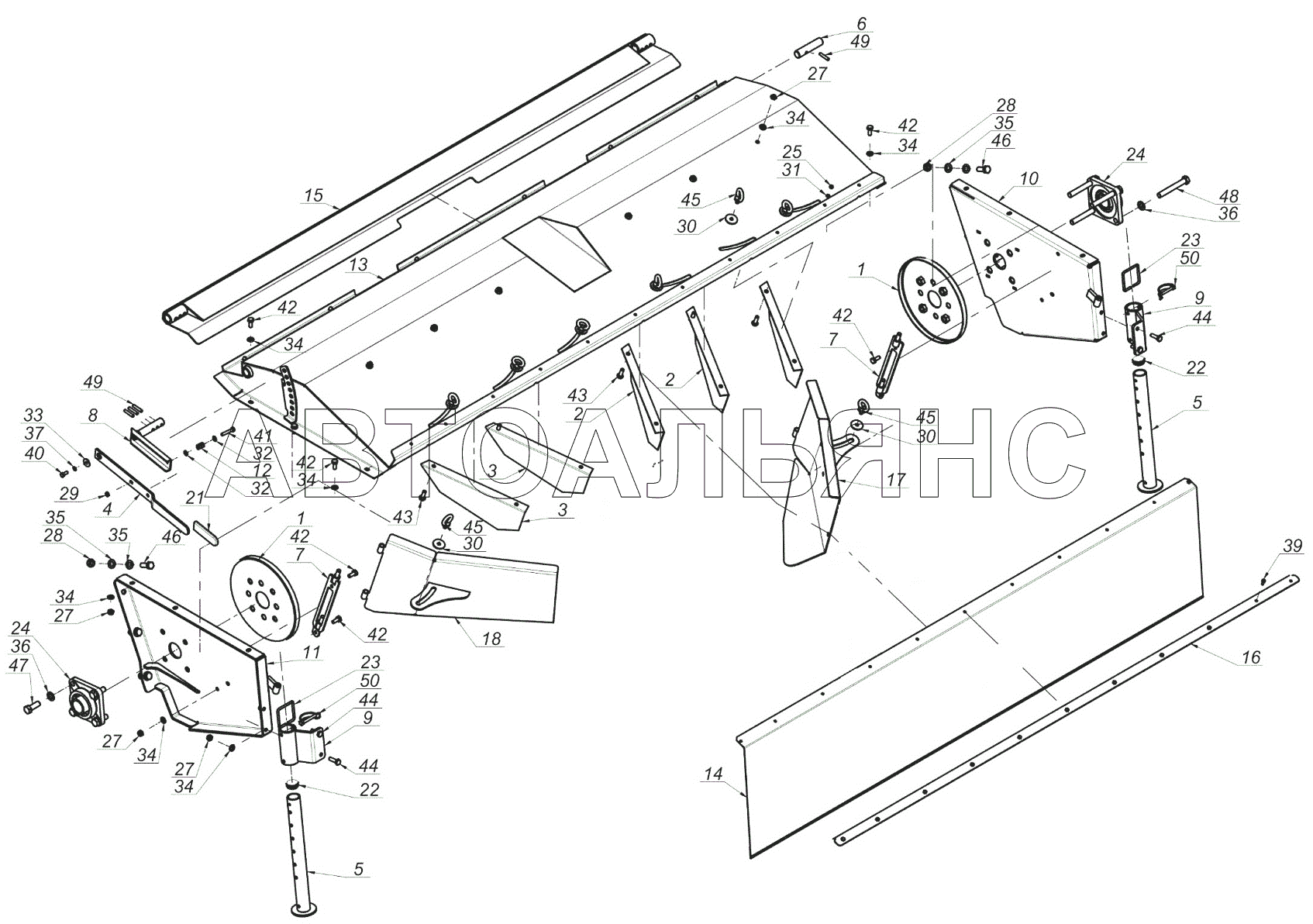

Рама розпушувача KDF КДФ-3-14.00.000
100%
Назва деталі
Зовнішня опора вала
Заводський номер
КДФ-3-14.01.000
Кількість на модель
2
№
1
Назва деталі
Права напрямна
Заводський номер
КДФ-3-14.02.000
Кількість на модель
3
№
2
Назва деталі
Ліва напрямна
Заводський номер
КДФ-3-14.02.000-01
Кількість на модель
3
№
3
Назва деталі
Регулювальний важіль __NT__0__
Заводський номер
КДФ-3-14.04.000
Кількість на модель
1
№
4
Назва деталі
Опорна нога
Заводський номер
КДФ-3-14.05.000
Кількість на модель
2
№
5
Назва деталі
Ось
Заводський номер
КДФ-3-14.00.601
Кількість на модель
1
№
6
Назва деталі
Завіса-скребок
Заводський номер
КДФ-3-14.06.000
Кількість на модель
2
№
7
Назва деталі
Регулювальний кронштейн
Заводський номер
КДФ-3-14.07.000
Кількість на модель
1
№
8
Назва деталі
Опорний кронштейн
Заводський номер
КДФ-3-14.08.000
Кількість на модель
2
№
9
Назва деталі
Права боковина
Заводський номер
КДФ-3-14.09.000
Кількість на модель
1
№
10
Назва деталі
Ліва боковина
Заводський номер
КДФ-3-14.10.000
Кількість на модель
1
№
11
Назва деталі
Пружина
Заводський номер
КДФ-3-14.00.602
Кількість на модель
1
№
12
Назва деталі
Кришка у зборі
Заводський номер
КДФ-3-14.11.000
Кількість на модель
1
№
13
Назва деталі
Намет
Заводський номер
КДФ-3-11.00.001
Кількість на модель
1
№
14
Назва деталі
Заслінка
Заводський номер
КДФ-3-14.12.000
Кількість на модель
1
№
15
Назва деталі
Притискна пластина
Заводський номер
КДФ-3-14.00.401
Кількість на модель
1
№
16
Назва деталі
Правий скребок
Заводський номер
КДФ-3-14.13.000
Кількість на модель
1
№
17
Назва деталі
Скребок лівий
Заводський номер
КДФ-3-14.13.000-01
Кількість на модель
1
№
18
Назва деталі
Рукоятка
Заводський номер
ИС-500:013
Кількість на модель
1
№
21
Назва деталі
Заглушка
Заводський номер
КДФ-3-14.00.001
Кількість на модель
2
№
22
Назва деталі
Ручка
Заводський номер
КДФ-3-14.00.603
Кількість на модель
2
№
23
Назва деталі
Пошипник
Заводський номер
UCF 209
Кількість на модель
2
№
24
Назва деталі
Гайка
Заводський номер
Гайка М6-8
Кількість на модель
11
№
25
Назва деталі
Гайка
Заводський номер
Гайка М10-8
Кількість на модель
14
№
27
Назва деталі
Гайка
Заводський номер
Гайка М14-8
Кількість на модель
6
№
28
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
КДД-9-07.00.002
Кількість на модель
8
№
30
Назва деталі
Диск
Заводський номер
646062
Кількість на модель
11
№
31
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
646123
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
646981
Кількість на модель
26
№
34
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
12
№
35
Назва деталі
Диск
Заводський номер
Шайба А16
Кількість на модель
8
№
36
Назва деталі
Диск 8.65G.019
Заводський номер
Шайба 8.65Г.019
Кількість на модель
1
№
37
Назва деталі
гвинт
Заводський номер
Болт М6х16-8.8
Кількість на модель
11
№
39
Назва деталі
гвинт
Заводський номер
Болт М8х20-8.8
Кількість на модель
1
№
40
Назва деталі
гвинт
Заводський номер
Болт М8х45-8.8
Кількість на модель
1
№
41
Назва деталі
гвинт
Заводський номер
Болт М10х25-8.8
Кількість на модель
10
№
42
Назва деталі
гвинт
Заводський номер
Болт М10х20-8.8
Кількість на модель
6
№
43
Назва деталі
гвинт
Заводський номер
Болт М10х35-8.8
Кількість на модель
4
№
44
Назва деталі
Болт обода
Заводський номер
Рым-болт М10-8.8
Кількість на модель
8
№
45
Назва деталі
гвинт
Заводський номер
Болт М14х40-8.8
Кількість на модель
6
№
46
Назва деталі
гвинт
Заводський номер
Болт М16х45-8.8
Кількість на модель
4
№
47
Назва деталі
гвинт
Заводський номер
Болт М16х120-8.8
Кількість на модель
4
№
48
Назва деталі
Штифт
Заводський номер
Штифт 8х40
Кількість на модель
4
№
49
Назва деталі
Трубний шплінт
Заводський номер
Шплинт трубный 8х60
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зовнішня опора вала | КДФ-3-14.01.000 | 2 | 2 | 1 | |||
| 2 | Права напрямна | КДФ-3-14.02.000 | 3 | 3 | 2 | |||
| 3 | Ліва напрямна | КДФ-3-14.02.000-01 | 3 | 3 | 3 | |||
| 4 | Регулювальний важіль __NT__0__ | КДФ-3-14.04.000 | 1 | 1 | 4 | |||
| 5 | Опорна нога | КДФ-3-14.05.000 | 2 | 2 | 5 | |||
| 6 | Ось | КДФ-3-14.00.601 | 1 | 1 | 6 | |||
| 7 | Завіса-скребок | КДФ-3-14.06.000 | 2 | 2 | 7 | |||
| 8 | Регулювальний кронштейн | КДФ-3-14.07.000 | 1 | 1 | 8 | |||
| 9 | Опорний кронштейн | КДФ-3-14.08.000 | 2 | 2 | 9 | |||
| 10 | Права боковина | КДФ-3-14.09.000 | 1 | 1 | 10 | |||
| 11 | Ліва боковина | КДФ-3-14.10.000 | 1 | 1 | 11 | |||
| 12 | Пружина | КДФ-3-14.00.602 | 1 | 1 | 12 | |||
| 13 | Кришка у зборі | КДФ-3-14.11.000 | 1 | 1 | 13 | |||
| 14 | Намет | КДФ-3-11.00.001 | 1 | 1 | 14 | |||
| 15 | Заслінка | КДФ-3-14.12.000 | 1 | 1 | 15 | |||
| 16 | Притискна пластина | КДФ-3-14.00.401 | 1 | 1 | 16 | |||
| 17 | Правий скребок | КДФ-3-14.13.000 | 1 | 1 | 17 | |||
| 18 | Скребок лівий | КДФ-3-14.13.000-01 | 1 | 1 | 18 | |||
| 21 | Рукоятка | ИС-500:013 | 1 | 1 | 21 | |||
| 22 | Заглушка | КДФ-3-14.00.001 | 2 | 2 | 22 | |||
| 23 | Ручка | КДФ-3-14.00.603 | 2 | 2 | 23 | |||
| 24 | Пошипник | UCF 209 | 2 | 2 | 24 | |||
| 25 | Гайка | Гайка М6-8 | 11 | 11 | 25 | |||
| 27 | Гайка | Гайка М10-8 | 14 | 14 | 27 | |||
| 28 | Гайка | Гайка М14-8 | 6 | 6 | 28 | |||
| 29 | Гайка | Гайка М8-8 | 1 | 1 | 29 | |||
| 30 | Диск | КДД-9-07.00.002 | 8 | 8 | 30 | |||
| 31 | Диск | 646062 | 11 | 11 | 31 | |||
| 32 | Диск | 646492 | 2 | 2 | 32 | |||
| 33 | Диск | 646123 | 1 | 1 | 33 | |||
| 34 | Диск | 646981 | 26 | 26 | 34 | |||
| 35 | Диск | 646202 | 12 | 12 | 35 | |||
| 36 | Диск | Шайба А16 | 8 | 8 | 36 | |||
| 37 | Диск 8.65G.019 | Шайба 8.65Г.019 | 1 | 1 | 37 | |||
| 39 | гвинт | Болт М6х16-8.8 | 11 | 11 | 39 | |||
| 40 | гвинт | Болт М8х20-8.8 | 1 | 1 | 40 | |||
| 41 | гвинт | Болт М8х45-8.8 | 1 | 1 | 41 | |||
| 42 | гвинт | Болт М10х25-8.8 | 10 | 10 | 42 | |||
| 43 | гвинт | Болт М10х20-8.8 | 6 | 6 | 43 | |||
| 44 | гвинт | Болт М10х35-8.8 | 4 | 4 | 44 | |||
| 45 | Болт обода | Рым-болт М10-8.8 | 8 | 8 | 45 | |||
| 46 | гвинт | Болт М14х40-8.8 | 6 | 6 | 46 | |||
| 47 | гвинт | Болт М16х45-8.8 | 4 | 4 | 47 | |||
| 48 | гвинт | Болт М16х120-8.8 | 4 | 4 | 48 | |||
| 49 | Штифт | Штифт 8х40 | 4 | 4 | 49 | |||
| 50 | Трубний шплінт | Шплинт трубный 8х60 | 2 | 2 | 50 |
