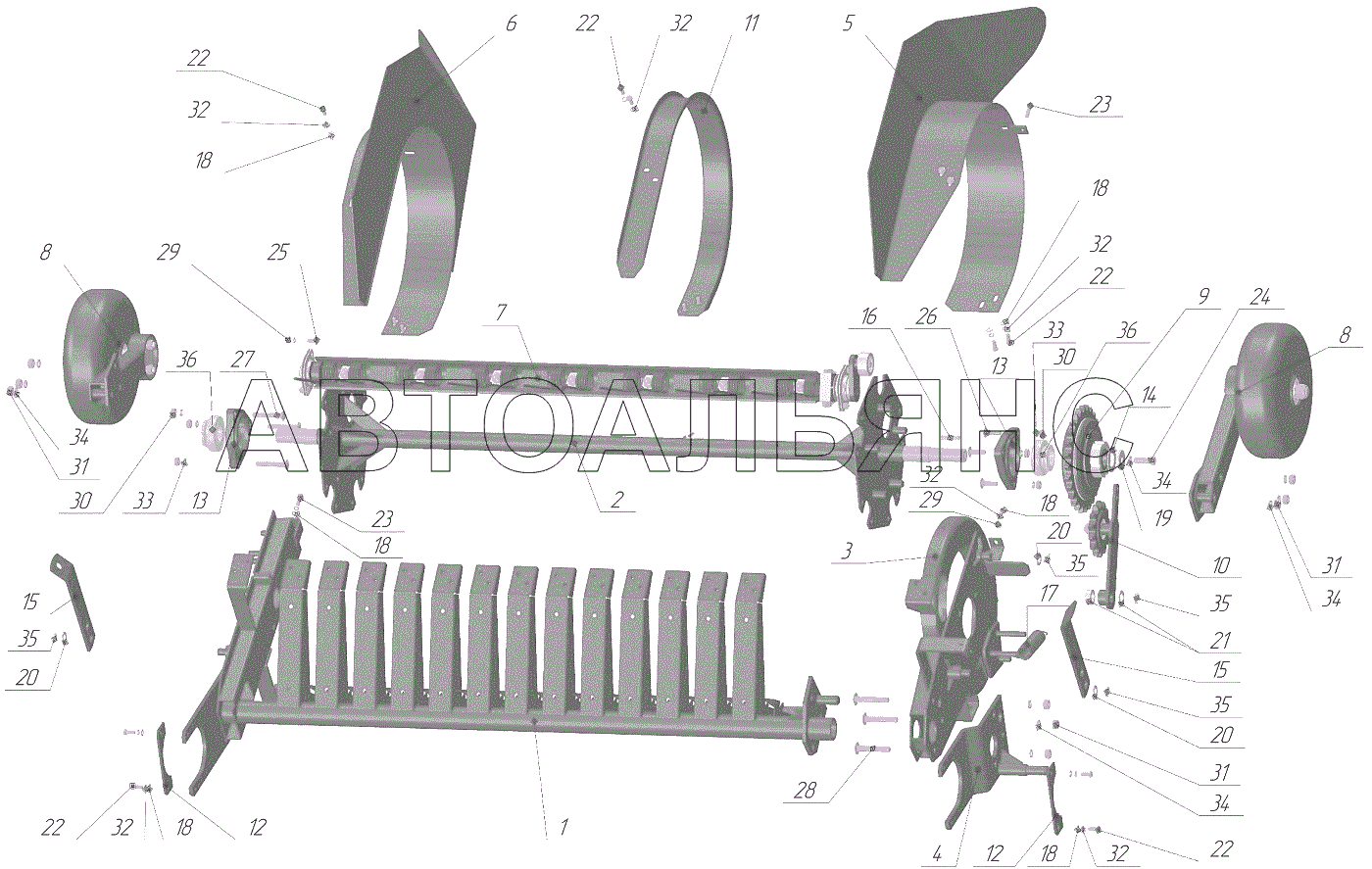

Підбірник
100%
Назва деталі
Рама підбирача
Заводський номер
ППР-50.01.000
Кількість на модель
1
№
1
Назва деталі
Приводний вал
Заводський номер
ППР-50.05.000
Кількість на модель
1
№
2
Назва деталі
Права боковина
Заводський номер
ППР-50.10.000
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
ППР-50.15.000
Кількість на модель
1
№
4
Назва деталі
Правий щит
Заводський номер
ППР-50.20.000
Кількість на модель
1
№
5
Назва деталі
Лівий щит
Заводський номер
ППР-50.30.000
Кількість на модель
1
№
6
Назва деталі
Граблі в зборі
Заводський номер
ППР-50.35.000
Кількість на модель
5
№
7
Назва деталі
Опорне колесо преса
Заводський номер
Опорное колесо пресса
Кількість на модель
2
№
8
Назва деталі
Запобіжна муфта
Заводський номер
ППР-50.55.000
Кількість на модель
1
№
9
Назва деталі
Натягувач ланцюга
Заводський номер
ППР-40.60.000-02
Кількість на модель
1
№
10
Назва деталі
Направляюча
Заводський номер
ППР-50.00.401
Кількість на модель
13
№
11
Назва деталі
Ригель
Заводський номер
ППР-50.00.402
Кількість на модель
2
№
12
Назва деталі
Корпус подшипника
Заводський номер
ППР-50.00.403
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
ППР-50.00.405
Кількість на модель
1
№
14
Назва деталі
Пластина
Заводський номер
ППР-50.00.409
Кількість на модель
2
№
15
Назва деталі
шпонка
Заводський номер
ППР-50.00.601
Кількість на модель
1
№
16
Назва деталі
Пружина натяжника
Заводський номер
ППР-40.50.607
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
15
№
18
Назва деталі
Диск
Заводський номер
5550-1000:453/04
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
СП6.Д14.133
Кількість на модель
7
№
20
Назва деталі
Диск
Заводський номер
895-10020
Кількість на модель
5
№
21
Назва деталі
гвинт
Заводський номер
Болт М8х20-8,8
Кількість на модель
64
№
22
Назва деталі
гвинт
Заводський номер
Болт М8х25-8,8
Кількість на модель
2
№
23
Назва деталі
гвинт
Заводський номер
Болт М12х40-8,8
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
Болт М8х20-8,8
Кількість на модель
20
№
25
Назва деталі
гвинт
Заводський номер
Болт М10х35-8,8
Кількість на модель
3
№
26
Назва деталі
гвинт
Заводський номер
Болт М10х70-8,8
Кількість на модель
3
№
27
Назва деталі
гвинт
Заводський номер
Болт М12х75-8,8
Кількість на модель
3
№
28
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
21
№
29
Назва деталі
Гайка
Заводський номер
Гайка М10-8
Кількість на модель
6
№
30
Назва деталі
Гайка
Заводський номер
Гайка М12-8
Кількість на модель
9
№
31
Назва деталі
Диск
Заводський номер
Шайба А8
Кількість на модель
86
№
32
Назва деталі
Диск
Заводський номер
Шайба А10
Кількість на модель
6
№
33
Назва деталі
Диск
Заводський номер
Шайба А12
Кількість на модель
10
№
34
Назва деталі
Шплінт
Заводський номер
Шплинт 4х40.016
Кількість на модель
4
№
35
Назва деталі
Подшипник
Заводський номер
1680207
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама підбирача | ППР-50.01.000 | 1 | 1 | 1 | |||
| 2 | Приводний вал | ППР-50.05.000 | 1 | 1 | 2 | |||
| 3 | Права боковина | ППР-50.10.000 | 1 | 1 | 3 | |||
| 4 | Кронштейн | ППР-50.15.000 | 1 | 1 | 4 | |||
| 5 | Правий щит | ППР-50.20.000 | 1 | 1 | 5 | |||
| 6 | Лівий щит | ППР-50.30.000 | 1 | 1 | 6 | |||
| 7 | Граблі в зборі | ППР-50.35.000 | 5 | 5 | 7 | |||
| 8 | Опорне колесо преса | Опорное колесо пресса | 2 | 2 | 8 | |||
| 9 | Запобіжна муфта | ППР-50.55.000 | 1 | 1 | 9 | |||
| 10 | Натягувач ланцюга | ППР-40.60.000-02 | 1 | 1 | 10 | |||
| 11 | Направляюча | ППР-50.00.401 | 13 | 13 | 11 | |||
| 12 | Ригель | ППР-50.00.402 | 2 | 2 | 12 | |||
| 13 | Корпус подшипника | ППР-50.00.403 | 2 | 2 | 13 | |||
| 14 | Диск | ППР-50.00.405 | 1 | 1 | 14 | |||
| 15 | Пластина | ППР-50.00.409 | 2 | 2 | 15 | |||
| 16 | шпонка | ППР-50.00.601 | 1 | 1 | 16 | |||
| 17 | Пружина натяжника | ППР-40.50.607 | 1 | 1 | 17 | |||
| 18 | Диск | 646492 | 15 | 15 | 18 | |||
| 19 | Диск | 5550-1000:453/04 | 1 | 1 | 19 | |||
| 20 | Диск | СП6.Д14.133 | 7 | 7 | 20 | |||
| 21 | Диск | 895-10020 | 5 | 5 | 21 | |||
| 22 | гвинт | Болт М8х20-8,8 | 64 | 64 | 22 | |||
| 23 | гвинт | Болт М8х25-8,8 | 2 | 2 | 23 | |||
| 24 | гвинт | Болт М12х40-8,8 | 1 | 1 | 24 | |||
| 25 | гвинт | Болт М8х20-8,8 | 20 | 20 | 25 | |||
| 26 | гвинт | Болт М10х35-8,8 | 3 | 3 | 26 | |||
| 27 | гвинт | Болт М10х70-8,8 | 3 | 3 | 27 | |||
| 28 | гвинт | Болт М12х75-8,8 | 3 | 3 | 28 | |||
| 29 | Гайка | Гайка М8-8 | 21 | 21 | 29 | |||
| 30 | Гайка | Гайка М10-8 | 6 | 6 | 30 | |||
| 31 | Гайка | Гайка М12-8 | 9 | 9 | 31 | |||
| 32 | Диск | Шайба А8 | 86 | 86 | 32 | |||
| 33 | Диск | Шайба А10 | 6 | 6 | 33 | |||
| 34 | Диск | Шайба А12 | 10 | 10 | 34 | |||
| 35 | Шплінт | Шплинт 4х40.016 | 4 | 4 | 35 | |||
| 36 | Подшипник | 1680207 | 2 | 2 | 36 |
