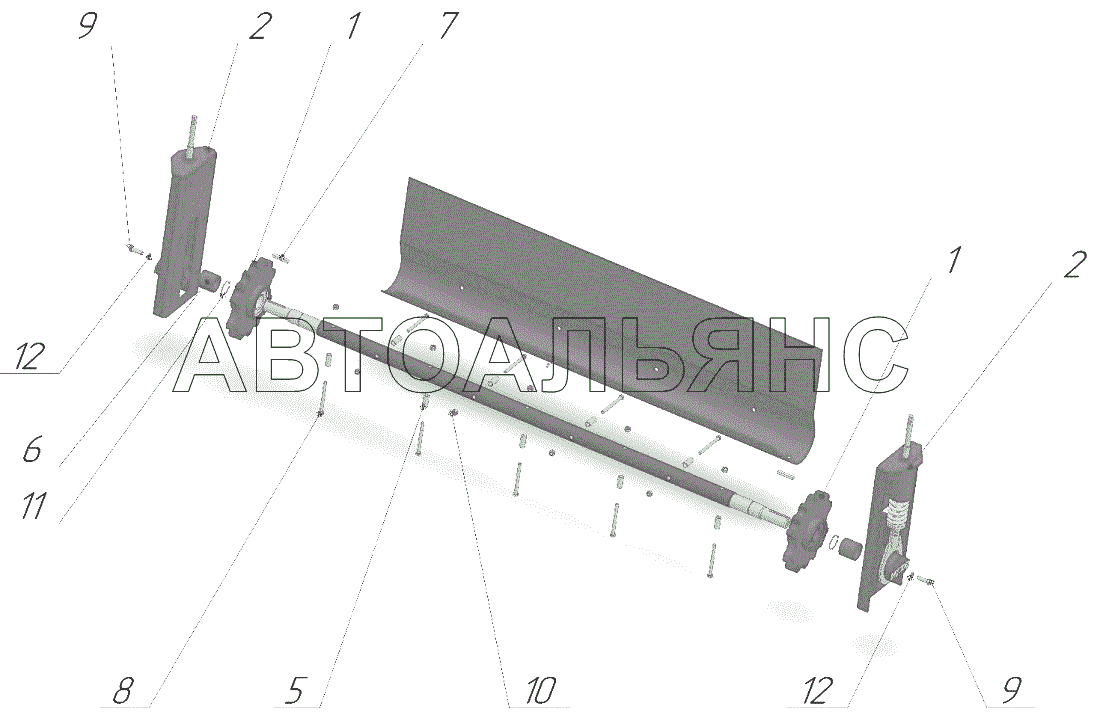

Натяжний вал у зборі
100%
Назва деталі
Ведена зірочка
Заводський номер
ППР-27.01.000
Кількість на модель
2
№
1
Назва деталі
Натяжний пристрій
Заводський номер
ППР-27.02.000
Кількість на модель
2
№
2
Назва деталі
Кожух
Заводський номер
ППР-27.00.401
Кількість на модель
1
№
3
Назва деталі
Вал
Заводський номер
ППР-27.00.601
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
ППР-27.00.602
Кількість на модель
9
№
5
Назва деталі
Втулка
Заводський номер
ППР-27.00.801
Кількість на модель
2
№
6
Назва деталі
шпонка
Заводський номер
ППР-50.00.601
Кількість на модель
2
№
7
Назва деталі
гвинт
Заводський номер
Болт М8х90-8.8
Кількість на модель
9
№
8
Назва деталі
гвинт
Заводський номер
Болт М10х30-8.8
Кількість на модель
2
№
9
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
9
№
10
Назва деталі
Стопорне кільце
Заводський номер
Кольцо стопорное 35х1,5
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
Шайба пр. А10
Кількість на модель
2
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведена зірочка | ППР-27.01.000 | 2 | 2 | 1 | |||
| 2 | Натяжний пристрій | ППР-27.02.000 | 2 | 2 | 2 | |||
| 3 | Кожух | ППР-27.00.401 | 1 | 1 | 3 | |||
| 4 | Вал | ППР-27.00.601 | 1 | 1 | 4 | |||
| 5 | Втулка | ППР-27.00.602 | 9 | 9 | 5 | |||
| 6 | Втулка | ППР-27.00.801 | 2 | 2 | 6 | |||
| 7 | шпонка | ППР-50.00.601 | 2 | 2 | 7 | |||
| 8 | гвинт | Болт М8х90-8.8 | 9 | 9 | 8 | |||
| 9 | гвинт | Болт М10х30-8.8 | 2 | 2 | 9 | |||
| 10 | Гайка | Гайка М8-8 | 9 | 9 | 10 | |||
| 11 | Стопорне кільце | Кольцо стопорное 35х1,5 | 2 | 2 | 11 | |||
| 12 | Диск | Шайба пр. А10 | 2 | 2 | 12 |
