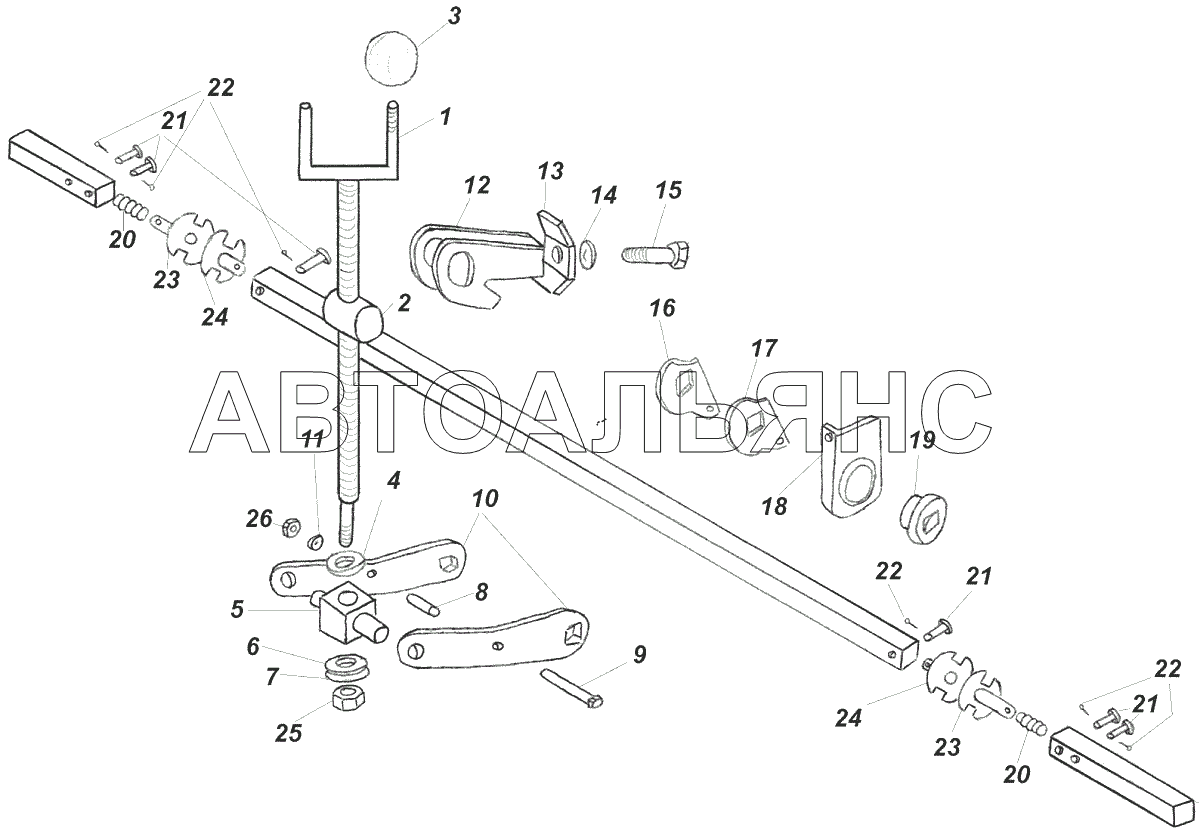

МЕХАНІЗМ ЗАГЛУБЛЕННЯ
100%
Назва деталі
Шпиндель
Заводський номер
494171
Кількість на модель
1
№
1
Назва деталі
Гайка
Заводський номер
494310
Кількість на модель
1
№
2
Назва деталі
Жовтий
Заводський номер
494783
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
494319
Кількість на модель
1
№
4
Назва деталі
Цапфа
Заводський номер
494484
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
494320
Кількість на модель
1
№
6
Назва деталі
Диск G
Заводський номер
Шайба 12.65Г
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
494418
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
Болт М8-8gx50
Кількість на модель
1
№
9
Назва деталі
Пластина
Заводський номер
494636
Кількість на модель
2
№
10
Назва деталі
Накладка
Заводський номер
494637
Кількість на модель
2
№
10
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
1
№
11
Назва деталі
Кронштейн
Заводський номер
494172
Кількість на модель
1
№
12
Назва деталі
Притиск
Заводський номер
494574
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
646442
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
Болт М12-8gx30
Кількість на модель
1
№
15
Назва деталі
Важіль
Заводський номер
494716
Кількість на модель
16
№
16
Назва деталі
Важіль
Заводський номер
494718
Кількість на модель
16
№
17
Назва деталі
Важіль
Заводський номер
494669
Кількість на модель
10
№
18
Назва деталі
Цапфа
Заводський номер
494858-А
Кількість на модель
10
№
19
Назва деталі
Пружина
Заводський номер
СП-4.05.002
Кількість на модель
2
№
20
Назва деталі
Палець
Заводський номер
СП-4.05.001
Кількість на модель
6
№
21
Назва деталі
Шплінт х
Заводський номер
Шплинт 2,5х25
Кількість на модель
6
№
22
Назва деталі
Рухомий фіксатор
Заводський номер
СП-4.05.100
Кількість на модель
2
№
23
Назва деталі
Рухомий фіксатор
Заводський номер
СП-4.05.100
Кількість на модель
2
№
24
Назва деталі
Гайка
Заводський номер
Гайка М12-7Н
Кількість на модель
1
№
25
Назва деталі
Горіх MH
Заводський номер
Гайка М8-7Н
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шпиндель | 494171 | 1 | 1 | 1 | |||
| 2 | Гайка | 494310 | 1 | 1 | 2 | |||
| 3 | Жовтий | 494783 | 1 | 1 | 3 | |||
| 4 | Диск | 494319 | 1 | 1 | 4 | |||
| 5 | Цапфа | 494484 | 1 | 1 | 5 | |||
| 6 | Диск | 494320 | 1 | 1 | 6 | |||
| 7 | Диск G | Шайба 12.65Г | 1 | 1 | 7 | |||
| 8 | Втулка | 494418 | 1 | 1 | 8 | |||
| 9 | гвинт | Болт М8-8gx50 | 1 | 1 | 9 | |||
| 10 | Пластина | 494636 | 2 | 2 | 10 | |||
| 10 | Накладка | 494637 | 2 | 2 | 10 | |||
| 11 | Диск G | Шайба 8.65Г | 1 | 1 | 11 | |||
| 12 | Кронштейн | 494172 | 1 | 1 | 12 | |||
| 13 | Притиск | 494574 | 1 | 1 | 13 | |||
| 14 | Диск | 646442 | 1 | 1 | 14 | |||
| 15 | гвинт | Болт М12-8gx30 | 1 | 1 | 15 | |||
| 16 | Важіль | 494716 | 16 | 16 | 16 | |||
| 17 | Важіль | 494718 | 16 | 16 | 17 | |||
| 18 | Важіль | 494669 | 10 | 10 | 18 | |||
| 19 | Цапфа | 494858-А | 10 | 10 | 19 | |||
| 20 | Пружина | СП-4.05.002 | 2 | 2 | 20 | |||
| 21 | Палець | СП-4.05.001 | 6 | 6 | 21 | |||
| 22 | Шплінт х | Шплинт 2,5х25 | 6 | 6 | 22 | |||
| 23 | Рухомий фіксатор | СП-4.05.100 | 2 | 2 | 23 | |||
| 24 | Рухомий фіксатор | СП-4.05.100 | 2 | 2 | 24 | |||
| 25 | Гайка | Гайка М12-7Н | 1 | 1 | 25 | |||
| 26 | Горіх MH | Гайка М8-7Н | 1 | 1 | 26 |
