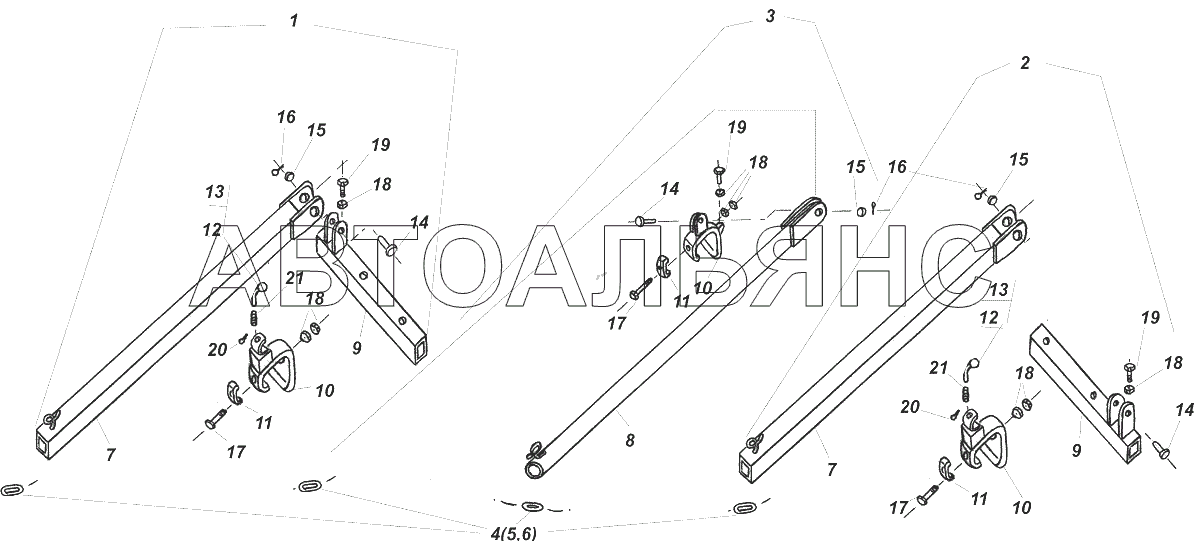

ШЛЕЙФ-ЗАГОРТАЧ
100%
Назва деталі
Кронштейн загортача, лівий
Заводський номер
СПЗД.16.100
Кількість на модель
1
№
1
Назва деталі
Правий кронштейн загортача
Заводський номер
СПЗД.16. 100-01
Кількість на модель
1
№
2
Назва деталі
Проміжний кронштейн загортача
Заводський номер
СПЗД.16.200
Кількість на модель
2
№
3
Назва деталі
Ланцюговий загортач
Заводський номер
СП6Д.16.300
Кількість на модель
1
№
4
Назва деталі
Підрозділ
Заводський номер
495833
Кількість на модель
157
№
5
Назва деталі
Підрозділ
Заводський номер
495833-01
Кількість на модель
4
№
6
Назва деталі
Повідець
Заводський номер
СПЗД.16.120
Кількість на модель
2
№
7
Назва деталі
Тримач
Заводський номер
СП 3Д.16.210
Кількість на модель
2
№
8
Назва деталі
Труба__NT__0__
Заводський номер
СПЗД.16.111
Кількість на модель
2
№
9
Назва деталі
Профіль
Заводський номер
315481Б
Кількість на модель
4
№
10
Назва деталі
Притиск
Заводський номер
315126-А
Кількість на модель
4
№
11
Назва деталі
Фіксатор
Заводський номер
494339
Кількість на модель
2
№
12
Назва деталі
Жовтий
Заводський номер
494783
Кількість на модель
2
№
13
Назва деталі
Палець
Заводський номер
СПЗД16.101
Кількість на модель
4
№
14
Назва деталі
Диск
Заводський номер
646232
Кількість на модель
4
№
15
Назва деталі
Шплінт
Заводський номер
Шплинт ф4х28
Кількість на модель
4
№
16
Назва деталі
гвинт
Заводський номер
Болт М16х140
Кількість на модель
4
№
17
Назва деталі
Горіх
Заводський номер
Гайка М16-6Н
Кількість на модель
12
№
18
Назва деталі
Болт
Заводський номер
Болт М16х40
Кількість на модель
4
№
19
Назва деталі
Шплінт х
Заводський номер
Шплинт 3,2х25
Кількість на модель
2
№
20
Назва деталі
Пружина
Заводський номер
494726
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн загортача, лівий | СПЗД.16.100 | 1 | 1 | 1 | |||
| 2 | Правий кронштейн загортача | СПЗД.16. 100-01 | 1 | 1 | 2 | |||
| 3 | Проміжний кронштейн загортача | СПЗД.16.200 | 2 | 2 | 3 | |||
| 4 | Ланцюговий загортач | СП6Д.16.300 | 1 | 1 | 4 | |||
| 5 | Підрозділ | 495833 | 157 | 157 | 5 | |||
| 6 | Підрозділ | 495833-01 | 4 | 4 | 6 | |||
| 7 | Повідець | СПЗД.16.120 | 2 | 2 | 7 | |||
| 8 | Тримач | СП 3Д.16.210 | 2 | 2 | 8 | |||
| 9 | Труба__NT__0__ | СПЗД.16.111 | 2 | 2 | 9 | |||
| 10 | Профіль | 315481Б | 4 | 4 | 10 | |||
| 11 | Притиск | 315126-А | 4 | 4 | 11 | |||
| 12 | Фіксатор | 494339 | 2 | 2 | 12 | |||
| 13 | Жовтий | 494783 | 2 | 2 | 13 | |||
| 14 | Палець | СПЗД16.101 | 4 | 4 | 14 | |||
| 15 | Диск | 646232 | 4 | 4 | 15 | |||
| 16 | Шплінт | Шплинт ф4х28 | 4 | 4 | 16 | |||
| 17 | гвинт | Болт М16х140 | 4 | 4 | 17 | |||
| 18 | Горіх | Гайка М16-6Н | 12 | 12 | 18 | |||
| 19 | Болт | Болт М16х40 | 4 | 4 | 19 | |||
| 20 | Шплінт х | Шплинт 3,2х25 | 2 | 2 | 20 | |||
| 21 | Пружина | 494726 | 2 | 2 | 21 |
