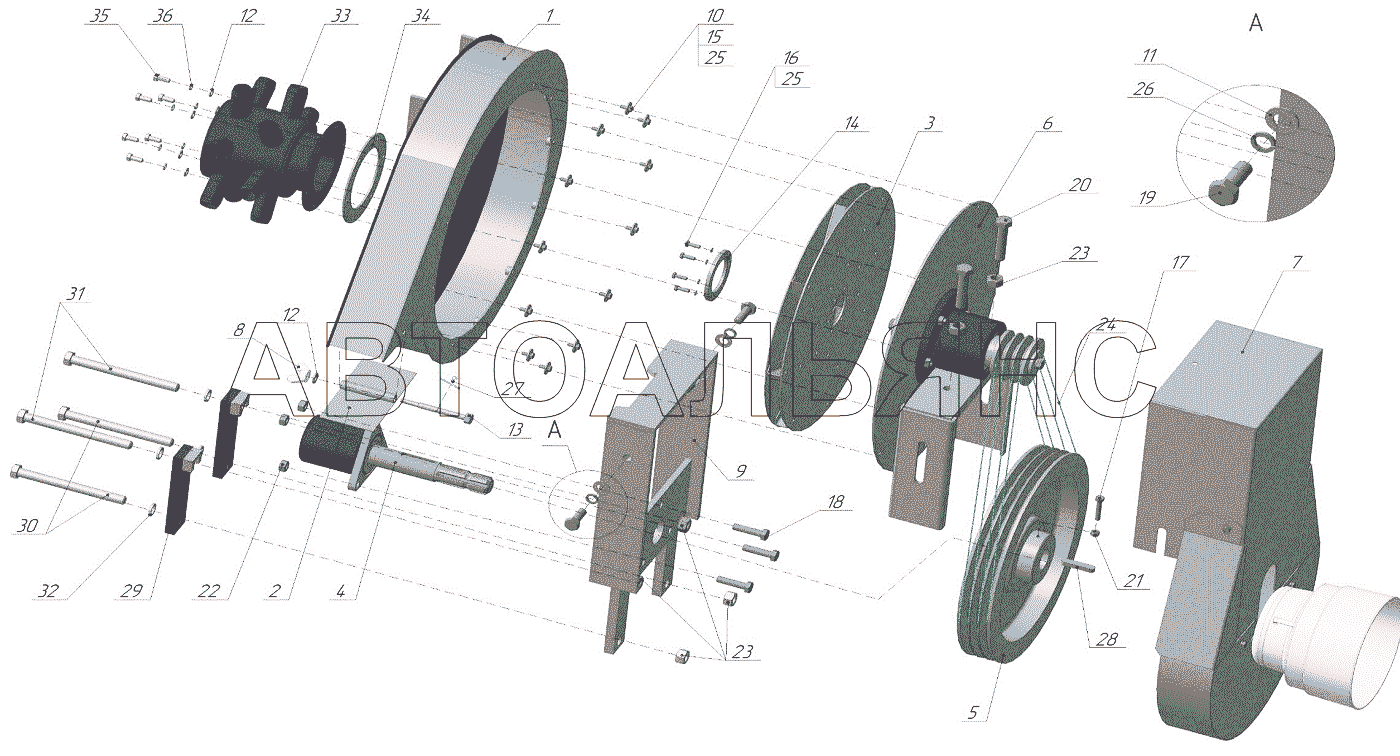

ВЕНТИЛЯТОР, ЗАСТОСУВАННЯ: СТВ12/12У, СТВ8К/8КУ, СТВ6К/6КУ, СТВ8Д/8ДУ, СТВ6Д/6ДУ, СТ4К/4КУ
100%
Назва деталі
Корпус вентилятора
Заводський номер
СТ6.04.100
Кількість на модель
1
№
1
Назва деталі
Заслінка
Заводський номер
СТ6.04.130
Кількість на модель
1
№
2
Назва деталі
Ротор
Заводський номер
СТ6.04.200
Кількість на модель
1
№
3
Назва деталі
Ведучий вал
Заводський номер
СТ6.04.400
Кількість на модель
1
№
4
Назва деталі
Шків
Заводський номер
СТ8.04.001
Кількість на модель
1
№
5
Назва деталі
Триручний шків
Заводський номер
СТ6.04.950
Кількість на модель
1
№
5
Назва деталі
Рамка в зборі
Заводський номер
СТ6.04.700
Кількість на модель
1
№
6
Назва деталі
Рамка в зборі
Заводський номер
СТ8.04.100
Кількість на модель
1
№
6
Назва деталі
Кожух у зборі
Заводський номер
СТ6.04.800
Кількість на модель
1
№
7
Назва деталі
Гайка-баранчик
Заводський номер
489180
Кількість на модель
1
№
8
Назва деталі
Кронштейн
Заводський номер
СТ6.04.500-01
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
646062
Кількість на модель
12
№
10
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
8
№
12
Назва деталі
Ось
Заводський номер
СТ6.04.105
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
СТ6.04.010
Кількість на модель
1
№
14
Назва деталі
Bolt Mx
Заводський номер
Болт М6х16.58.019
Кількість на модель
12
№
15
Назва деталі
Bolt Mx
Заводський номер
Болт М6х20.58.019
Кількість на модель
6
№
16
Назва деталі
Bolt Mx
Заводський номер
Болт М8х45.58.019
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
Болт М12х50.58.019
Кількість на модель
3
№
18
Назва деталі
гвинт
Заводський номер
Болт М14х40.58.019
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
Болт М16х80-8,8
Кількість на модель
2
№
20
Назва деталі
Гайка
Заводський номер
Гайка М8-8
Кількість на модель
1
№
21
Назва деталі
Гайка
Заводський номер
Гайка М12-8
Кількість на модель
6
№
22
Назва деталі
Гайка
Заводський номер
Гайка М16-8
Кількість на модель
5
№
23
Назва деталі
Ремінь
Заводський номер
Ремень 7РК-1600
Кількість на модель
2
№
24
Назва деталі
Ремінь
Заводський номер
Ремень 14РК-1600
Кількість на модель
1
№
24
Назва деталі
Ремінь
Заводський номер
Ремень 1-11х1600
Кількість на модель
3
№
24
Назва деталі
Диск G
Заводський номер
Шайба 6.65Г
Кількість на модель
18
№
25
Назва деталі
Диск G
Заводський номер
Шайба 14.65Г
Кількість на модель
2
№
26
Назва деталі
Шплінт
Заводський номер
Шплинт 4х25.016
Кількість на модель
1
№
27
Назва деталі
шпонка
Заводський номер
Шпонка 12х8х60
Кількість на модель
1
№
28
Назва деталі
Кронштейн
Заводський номер
СТ12.00.850
Кількість на модель
2
№
29
Назва деталі
гвинт
Заводський номер
Болт М16х170-8,8
Кількість на модель
2
№
30
Назва деталі
гвинт
Заводський номер
Болт М16х180-8,8
Кількість на модель
2
№
31
Назва деталі
Диск G
Заводський номер
Шайба 16.65Г
Кількість на модель
4
№
32
Назва деталі
Розподільник
Заводський номер
СТ4К.09.000
Кількість на модель
1
№
33
Назва деталі
Розподільник
Заводський номер
СТ8.09.000-01
Кількість на модель
1
№
33
Назва деталі
Розподільник
Заводський номер
СТ8.09.000
Кількість на модель
1
№
33
Назва деталі
Розподільник
Заводський номер
СТ12.09.000
Кількість на модель
1
№
33
Назва деталі
Прокладка
Заводський номер
СТ12.00.011
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
Болт М8х20.88.019
Кількість на модель
6
№
35
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
6
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус вентилятора | СТ6.04.100 | 1 | 1 | 1 | |||
| 2 | Заслінка | СТ6.04.130 | 1 | 1 | 2 | |||
| 3 | Ротор | СТ6.04.200 | 1 | 1 | 3 | |||
| 4 | Ведучий вал | СТ6.04.400 | 1 | 1 | 4 | |||
| 5 | Шків | СТ8.04.001 | 1 | 1 | 5 | |||
| 5 | Триручний шків | СТ6.04.950 | 1 | 1 | 5 | |||
| 6 | Рамка в зборі | СТ6.04.700 | 1 | 1 | 6 | |||
| 6 | Рамка в зборі | СТ8.04.100 | 1 | 1 | 6 | |||
| 7 | Кожух у зборі | СТ6.04.800 | 1 | 1 | 7 | |||
| 8 | Гайка-баранчик | 489180 | 1 | 1 | 8 | |||
| 9 | Кронштейн | СТ6.04.500-01 | 1 | 1 | 9 | |||
| 10 | Диск | 646062 | 12 | 12 | 10 | |||
| 11 | Диск | 646202 | 2 | 2 | 11 | |||
| 12 | Диск | 646492 | 8 | 8 | 12 | |||
| 13 | Ось | СТ6.04.105 | 1 | 1 | 13 | |||
| 14 | Диск | СТ6.04.010 | 1 | 1 | 14 | |||
| 15 | Bolt Mx | Болт М6х16.58.019 | 12 | 12 | 15 | |||
| 16 | Bolt Mx | Болт М6х20.58.019 | 6 | 6 | 16 | |||
| 17 | Bolt Mx | Болт М8х45.58.019 | 1 | 1 | 17 | |||
| 18 | гвинт | Болт М12х50.58.019 | 3 | 3 | 18 | |||
| 19 | гвинт | Болт М14х40.58.019 | 2 | 2 | 19 | |||
| 20 | гвинт | Болт М16х80-8,8 | 2 | 2 | 20 | |||
| 21 | Гайка | Гайка М8-8 | 1 | 1 | 21 | |||
| 22 | Гайка | Гайка М12-8 | 6 | 6 | 22 | |||
| 23 | Гайка | Гайка М16-8 | 5 | 5 | 23 | |||
| 24 | Ремінь | Ремень 7РК-1600 | 2 | 2 | 24 | |||
| 24 | Ремінь | Ремень 14РК-1600 | 1 | 1 | 24 | |||
| 24 | Ремінь | Ремень 1-11х1600 | 3 | 3 | 24 | |||
| 25 | Диск G | Шайба 6.65Г | 18 | 18 | 25 | |||
| 26 | Диск G | Шайба 14.65Г | 2 | 2 | 26 | |||
| 27 | Шплінт | Шплинт 4х25.016 | 1 | 1 | 27 | |||
| 28 | шпонка | Шпонка 12х8х60 | 1 | 1 | 28 | |||
| 29 | Кронштейн | СТ12.00.850 | 2 | 2 | 29 | |||
| 30 | гвинт | Болт М16х170-8,8 | 2 | 2 | 30 | |||
| 31 | гвинт | Болт М16х180-8,8 | 2 | 2 | 31 | |||
| 32 | Диск G | Шайба 16.65Г | 4 | 4 | 32 | |||
| 33 | Розподільник | СТ4К.09.000 | 1 | 1 | 33 | |||
| 33 | Розподільник | СТ8.09.000-01 | 1 | 1 | 33 | |||
| 33 | Розподільник | СТ8.09.000 | 1 | 1 | 33 | |||
| 33 | Розподільник | СТ12.09.000 | 1 | 1 | 33 | |||
| 34 | Прокладка | СТ12.00.011 | 1 | 1 | 34 | |||
| 35 | гвинт | Болт М8х20.88.019 | 6 | 6 | 35 | |||
| 36 | Диск G | Шайба 8.65Г | 6 | 6 | 36 |
