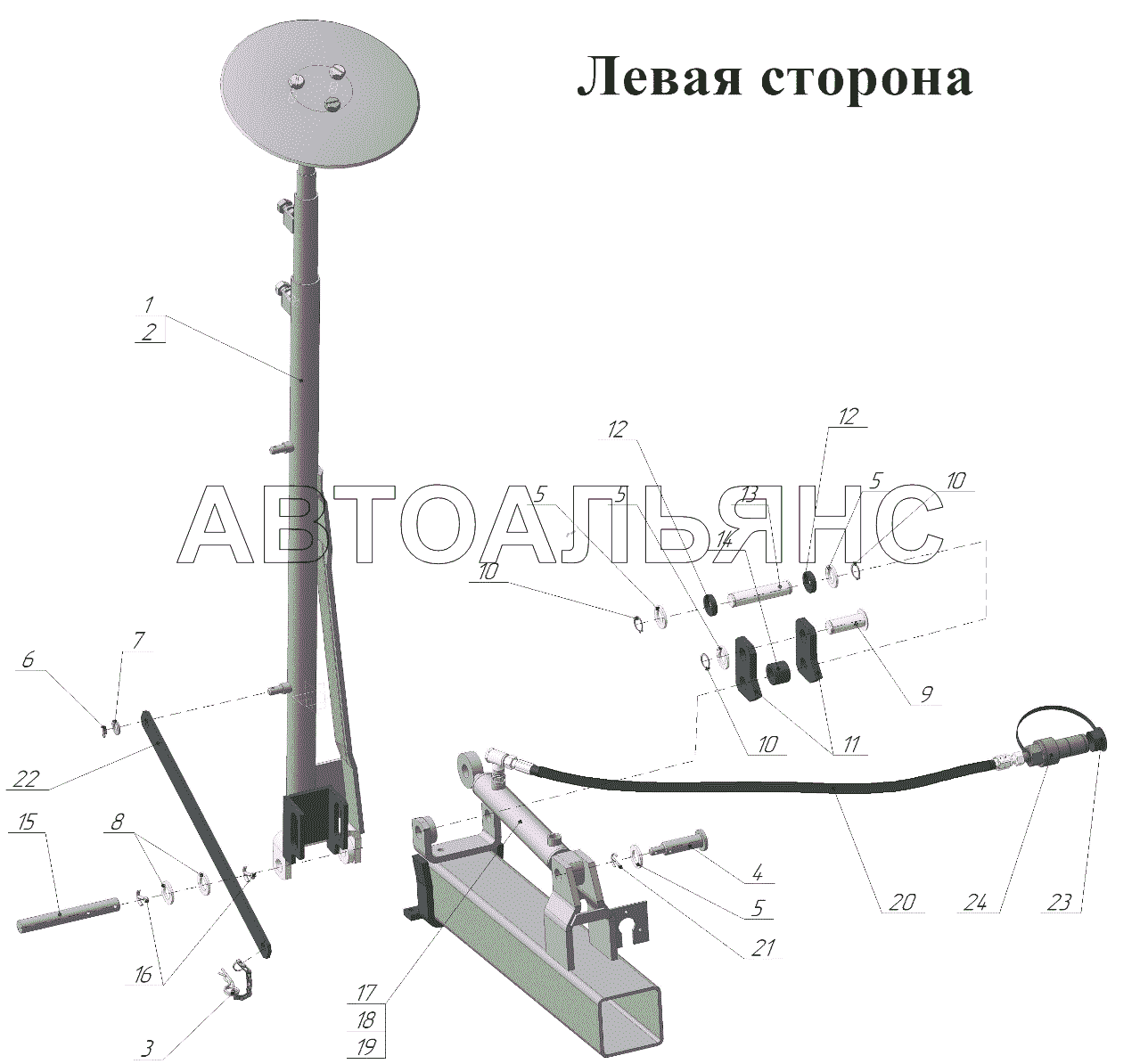

СИСТЕМА ДОКАЗІВ, ЗАСТОСУВАННЯ: СТВ6К/6КУ, СТВ6Д/6ДУ
100%
Назва деталі
Покажчик прав.
Заводський номер
СТ12.06.000
Кількість на модель
1
№
1
Назва деталі
Вказівник напрямку ліворуч.
Заводський номер
СТ12.06.000-01
Кількість на модель
1
№
2
Назва деталі
Ланцюжок у зборі
Заводський номер
Н110.040-02
Кількість на модель
2
№
3
Назва деталі
Палець
Заводський номер
СТ12.00.120
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
СПУ-08
Кількість на модель
8
№
5
Назва деталі
Шплінт
Заводський номер
Шплинт 4х25.016
Кількість на модель
2
№
6
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
2
№
7
Назва деталі
Диск
Заводський номер
СП01.00.034
Кількість на модель
4
№
8
Назва деталі
Палець
Заводський номер
СТ12.00.004
Кількість на модель
2
№
9
Назва деталі
Кільце
Заводський номер
Кольцо 25х1,2
Кількість на модель
6
№
10
Назва деталі
Пластина
Заводський номер
СТ12.00.002
Кількість на модель
4
№
11
Назва деталі
Втулка
Заводський номер
СТ12.00.003
Кількість на модель
4
№
12
Назва деталі
Палець
Заводський номер
СТ12.00.028
Кількість на модель
2
№
13
Назва деталі
Втулка
Заводський номер
СТ12.00.005
Кількість на модель
2
№
14
Назва деталі
Ось
Заводський номер
494456
Кількість на модель
2
№
15
Назва деталі
Шплінт
Заводський номер
Шплинт 6,3х40.016
Кількість на модель
4
№
16
Назва деталі
Гідроциліндр
Заводський номер
ВНС40.20.200-04
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
СТ12.00.051
Кількість на модель
2
№
18
Назва деталі
Кінцевий патрубок
Заводський номер
СТ12.00.016
Кількість на модель
2
№
19
Назва деталі
RVD
Заводський номер
СТ2Д-00.10.000
Кількість на модель
2
№
20
Назва деталі
Шплінт
Заводський номер
Шплинт 4х45.016
Кількість на модель
2
№
21
Назва деталі
Планка
Заводський номер
СТ12.00.027
Кількість на модель
2
№
22
Назва деталі
Кришка
Заводський номер
HP10-0-SW004
Кількість на модель
2
№
23
Назва деталі
Муфта
Заводський номер
HP10-2-L1218
Кількість на модель
2
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Покажчик прав. | СТ12.06.000 | 1 | 1 | 1 | |||
| 2 | Вказівник напрямку ліворуч. | СТ12.06.000-01 | 1 | 1 | 2 | |||
| 3 | Ланцюжок у зборі | Н110.040-02 | 2 | 2 | 3 | |||
| 4 | Палець | СТ12.00.120 | 2 | 2 | 4 | |||
| 5 | Диск | СПУ-08 | 8 | 8 | 5 | |||
| 6 | Шплінт | Шплинт 4х25.016 | 2 | 2 | 6 | |||
| 7 | Диск | 646202 | 2 | 2 | 7 | |||
| 8 | Диск | СП01.00.034 | 4 | 4 | 8 | |||
| 9 | Палець | СТ12.00.004 | 2 | 2 | 9 | |||
| 10 | Кільце | Кольцо 25х1,2 | 6 | 6 | 10 | |||
| 11 | Пластина | СТ12.00.002 | 4 | 4 | 11 | |||
| 12 | Втулка | СТ12.00.003 | 4 | 4 | 12 | |||
| 13 | Палець | СТ12.00.028 | 2 | 2 | 13 | |||
| 14 | Втулка | СТ12.00.005 | 2 | 2 | 14 | |||
| 15 | Ось | 494456 | 2 | 2 | 15 | |||
| 16 | Шплінт | Шплинт 6,3х40.016 | 4 | 4 | 16 | |||
| 17 | Гідроциліндр | ВНС40.20.200-04 | 2 | 2 | 17 | |||
| 18 | Прокладка | СТ12.00.051 | 2 | 2 | 18 | |||
| 19 | Кінцевий патрубок | СТ12.00.016 | 2 | 2 | 19 | |||
| 20 | RVD | СТ2Д-00.10.000 | 2 | 2 | 20 | |||
| 21 | Шплінт | Шплинт 4х45.016 | 2 | 2 | 21 | |||
| 22 | Планка | СТ12.00.027 | 2 | 2 | 22 | |||
| 23 | Кришка | HP10-0-SW004 | 2 | 2 | 23 | |||
| 24 | Муфта | HP10-2-L1218 | 2 | 2 | 24 |
