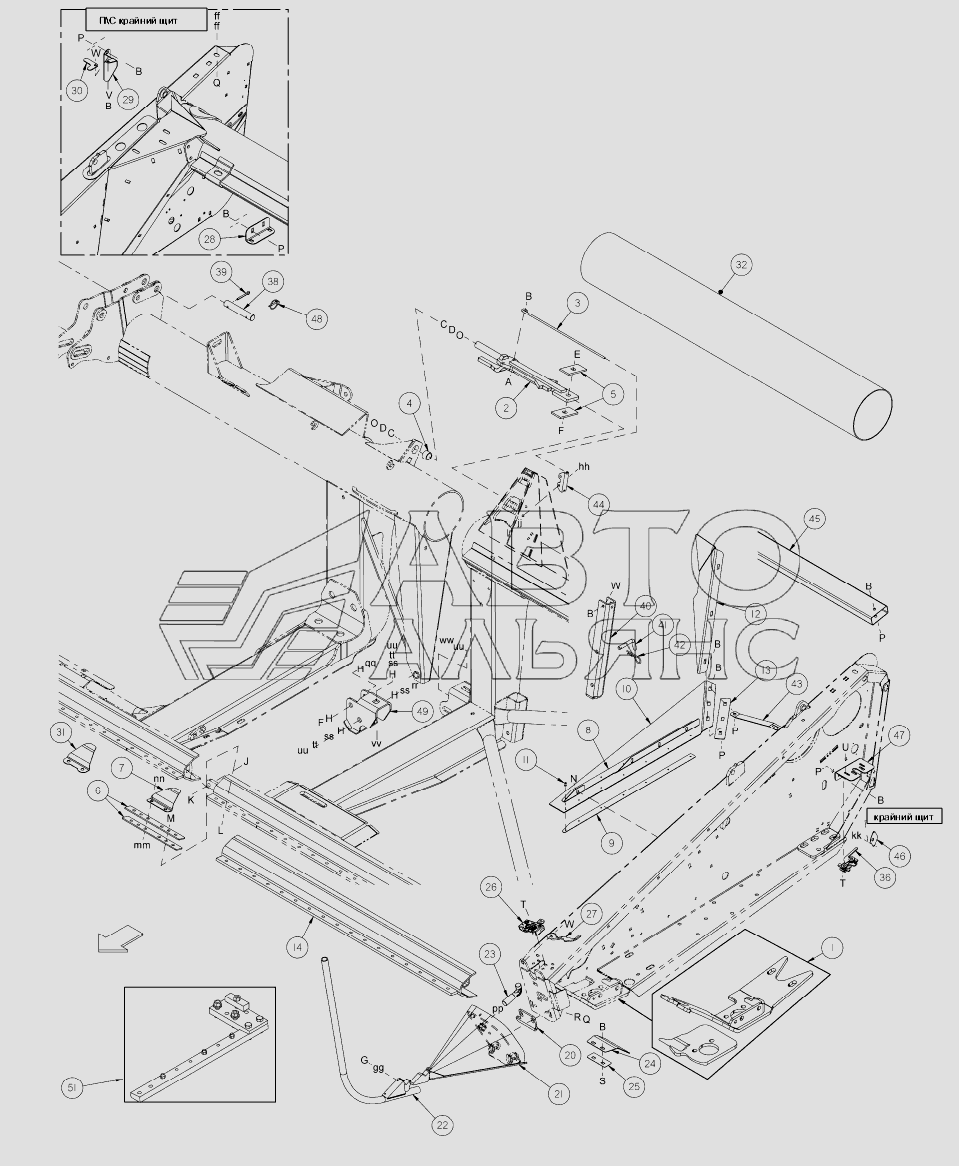

Рама та компоненти – FD70 Гнучка жатка (30ф, 35ф та 40ф)
100%
Назва деталі
Опора
Заводський номер
172038
Кількість на модель
1
№
Назва деталі
BOLT - HH 1/2 NC X 10 LG GR 5 ZP
Заводський номер
21575
Кількість на модель
1
№
Назва деталі
NUT - HEX LOCK DT 500-13UNC
Заводський номер
18697
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
135315
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
20213
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
101898
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
129957
Кількість на модель
1
№
Назва деталі
BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
Заводський номер
21863
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
21491
Кількість на модель
1
№
Назва деталі
NUT - ФЛАНЕЦЬ (З РІЗЬБОЮ) 500-13UNC
Заводський номер
21383
Кількість на модель
1
№
Назва деталі
BOLT - RHSN 3/8 NC X 10 GR 5 ZP
Заводський номер
19965
Кількість на модель
1
№
Назва деталі
ПРОКЛАДКА - SAE ПЛОСКА 13/16 ID X 15 IN OD ZP
Заводський номер
18601
Кількість на модель
1
№
Назва деталі
BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP
Заводський номер
18723
Кількість на модель
1
№
Назва деталі
Опора
Заводський номер
172154
Кількість на модель
1
№
Назва деталі
PIN — ЛИНЧ 3/16 X 1 9/16 IN
Заводський номер
102264
Кількість на модель
1
№
Назва деталі
Швелер
Заводський номер
172976
Кількість на модель
2
№
Назва деталі
СКЛАДАННЯ ШАБЛОНУ
Заводський номер
174391
Кількість на модель
1
№
Назва деталі
BOLT-HH 3/8 NC X 125 LG GR 5 ZP
Заводський номер
21264
Кількість на модель
1
№
Назва деталі
ГАЙКА - ФЛАНЕЦЬ DT З ГЛАДКОЮ ПОВЕРХНЕЮ 0375-16UNC
Заводський номер
30228
Кількість на модель
1
№
Назва деталі
ПІДКЛАДКА - ПЛОСКА
Заводський номер
31774
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
18595
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
30512
Кількість на модель
1
№
Назва деталі
NUT - HEX LOCK DT 750-10UNC
Заводський номер
18689
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
30504
Кількість на модель
1
№
Назва деталі
NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP
Заводський номер
30280
Кількість на модель
1
№
Назва деталі
Заклепка
Заводський номер
14338
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
120639
Кількість на модель
1
№
Назва деталі
NUT-HEX 7/16 - 14 UNC GR 5 ZP
Заводський номер
18654
Кількість на модель
1
№
Назва деталі
Користь
Заводський номер
7674
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
120703
Кількість на модель
1
№
Назва деталі
BOLT - HH 3/4 NC X 55 LG GR 5 ZP
Заводський номер
30549
Кількість на модель
1
№
Назва деталі
ШАЙБА — ЗАКАЛЕНА
Заводський номер
21540
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
18640
Кількість на модель
1
№
Назва деталі
NUT - HEX 3/4 - 10 UNC GR 5 ZP
Заводський номер
18593
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
135164
Кількість на модель
1
№
Назва деталі
NUT-HEX LOCK DT 5/16-18 UNC ZP
Заводський номер
18690
Кількість на модель
1
№
Назва деталі
Магазин
Заводський номер
21558
Кількість на модель
1
№
Назва деталі
ПРОКЛАДКА - РЕГУЛЯТОР ЗАМКА 3/8 ВНУТРІШНЄ ІДЕНТИФІКАЦІЙНЕ ЗНАЧЕННЯ ZP
Заводський номер
18637
Кількість на модель
1
№
Назва деталі
BOLT -HEX HD 375-16UNC X 075 LG
Заводський номер
21567
Кількість на модель
1
№
Назва деталі
ПРОКЛАДКА - SAE ПЛОСКА 13/32 ID X 13/16 IN OD ZP
Заводський номер
18598
Кількість на модель
1
№
Назва деталі
BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP
Заводський номер
20077
Кількість на модель
1
№
Назва деталі
ПРОКЛАДКА - РЕГУЛЯТОР ЗАМКА 1/4 ВНУТРІШНЄ ІДЕНТИФІКАЦІЙНЕ ЗНАЧЕННЯ ZP
Заводський номер
18635
Кількість на модель
1
№
Назва деталі
BOLT - HEX HD 1/4 NC X 075 LG GR 5 ZP
Заводський номер
21566
Кількість на модель
1
№
Назва деталі
ПРОКЛАДКА - SAE ПЛОСКА 9/32 ID X 5/8 IN OD ZP
Заводський номер
18596
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
137727
Кількість на модель
1
№
Назва деталі
NUT - HEX 1/2 - 13 UNC GR 5 ZP
Заводський номер
18591
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
172924
Кількість на модель
1
№
Назва деталі
Комплект
Заводський номер
165711
Кількість на модель
1
№
Назва деталі
Дефлектор
Заводський номер
120212
Кількість на модель
1
№
Назва деталі
Дефлектор
Заводський номер
120223
Кількість на модель
1
№
Назва деталі
Пластина
Заводський номер
120213
Кількість на модель
1
№
Назва деталі
Ріжучий брус __NT__0__
Заводський номер
158278
Кількість на модель
1
№
Назва деталі
Щиток
Заводський номер
120023
Кількість на модель
1
№
Назва деталі
Щиток
Заводський номер
120200
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
120019
Кількість на модель
1
№
Назва деталі
Роздільник
Заводський номер
120705
Кількість на модель
1
№
Назва деталі
Роздільник
Заводський номер
120127
Кількість на модель
1
№
Назва деталі
Гачок
Заводський номер
132773
Кількість на модель
1
№
Назва деталі
Заклепка
Заводський номер
18768
Кількість на модель
14
№
Назва деталі
Дефлектор
Заводський номер
172381
Кількість на модель
2
№
Назва деталі
Комплект
Заводський номер
172156
Кількість на модель
1
№
Назва деталі
СТОПЕРНА ЛАНКА
Заводський номер
132176
Кількість на модель
2
№
Назва деталі
Ручка
Заводський номер
132246
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
132254
Кількість на модель
2
№
Назва деталі
Пластина
Заводський номер
132257
Кількість на модель
4
№
Назва деталі
Пластина
Заводський номер
132906
Кількість на модель
4
№
Назва деталі
Кришка
Заводський номер
120729
Кількість на модель
2
№
Назва деталі
Куточок
Заводський номер
172072
Кількість на модель
1
№
Назва деталі
Куточок
Заводський номер
172073
Кількість на модель
1
№
Назва деталі
Пластина
Заводський номер
120208
Кількість на модель
2
№
Назва деталі
Щиток
Заводський номер
120140
Кількість на модель
1
№
Назва деталі
Щиток
Заводський номер
120194
Кількість на модель
1
№
Назва деталі
Палець
Заводський номер
133751
Кількість на модель
1
№
Назва деталі
Палець
Заводський номер
18609
Кількість на модель
1
№
Назва деталі
Стійка
Заводський номер
129205
Кількість на модель
1
№
Назва деталі
Палець
Заводський номер
13747
Кількість на модель
1
№
Назва деталі
PIN - ВОЛОССЯ
Заводський номер
13125
Кількість на модель
1
№
Назва деталі
Стопор
Заводський номер
165414
Кількість на модель
2
№
Назва деталі
Направляюча
Заводський номер
165594
Кількість на модель
2
№
Назва деталі
Труба__NT__0__
Заводський номер
113586
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
165543
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
165544
Кількість на модель
1
№
Назва деталі
ЗАМКОВИЙ МЕХАНІЗМ СТІЙКИ ASSY-LH
Заводський номер
134002
Кількість на модель
1
№
Назва деталі
ЗАМКОВИЙ МЕХАНІЗМ СТІЙКИ ASSY-RH
Заводський номер
134003
Кількість на модель
1
№
Назва деталі
Стопор
Заводський номер
120141
Кількість на модель
1
№
Назва деталі
Замок
Заводський номер
120932
Кількість на модель
1
№
Назва деталі
Замок
Заводський номер
120933
Кількість на модель
1
№
Назва деталі
Замок
Заводський номер
132248
Кількість на модель
1
№
Назва деталі
Замок
Заводський номер
132253
Кількість на модель
1
№
Назва деталі
Куточок
Заводський номер
132403
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
132390
Кількість на модель
1
№
Назва деталі
Петля
Заводський номер
132420
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
172929
Кількість на модель
1
№
Назва деталі
ТРУБА РАМИ
Заводський номер
32892
Кількість на модель
1
№
Назва деталі
Направляюча
Заводський номер
165858
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опора | 172038 | 1 | 1 | |||||
| BOLT - HH 1/2 NC X 10 LG GR 5 ZP | 21575 | 1 | 1 | |||||
| NUT - HEX LOCK DT 500-13UNC | 18697 | 1 | 1 | |||||
| Гвинт | 135315 | 1 | 1 | |||||
| Гайка | 20213 | 1 | 1 | |||||
| Гвинт | 101898 | 1 | 1 | |||||
| Гайка | 129957 | 1 | 1 | |||||
| BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | 21863 | 1 | 1 | |||||
| гвинт | 21491 | 1 | 1 | |||||
| NUT - ФЛАНЕЦЬ (З РІЗЬБОЮ) 500-13UNC | 21383 | 1 | 1 | |||||
| BOLT - RHSN 3/8 NC X 10 GR 5 ZP | 19965 | 1 | 1 | |||||
| ПРОКЛАДКА - SAE ПЛОСКА 13/16 ID X 15 IN OD ZP | 18601 | 1 | 1 | |||||
| BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | 18723 | 1 | 1 | |||||
| Опора | 172154 | 1 | 1 | |||||
| PIN — ЛИНЧ 3/16 X 1 9/16 IN | 102264 | 1 | 1 | |||||
| Швелер | 172976 | 2 | 2 | |||||
| СКЛАДАННЯ ШАБЛОНУ | 174391 | 1 | 1 | |||||
| BOLT-HH 3/8 NC X 125 LG GR 5 ZP | 21264 | 1 | 1 | |||||
| ГАЙКА - ФЛАНЕЦЬ DT З ГЛАДКОЮ ПОВЕРХНЕЮ 0375-16UNC | 30228 | 1 | 1 | |||||
| ПІДКЛАДКА - ПЛОСКА | 31774 | 1 | 1 | |||||
| Гайка | 18595 | 1 | 1 | |||||
| гвинт | 30512 | 1 | 1 | |||||
| NUT - HEX LOCK DT 750-10UNC | 18689 | 1 | 1 | |||||
| Гвинт | 30504 | 1 | 1 | |||||
| NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP | 30280 | 1 | 1 | |||||
| Заклепка | 14338 | 1 | 1 | |||||
| гвинт | 120639 | 1 | 1 | |||||
| NUT-HEX 7/16 - 14 UNC GR 5 ZP | 18654 | 1 | 1 | |||||
| Користь | 7674 | 1 | 1 | |||||
| гвинт | 120703 | 1 | 1 | |||||
| BOLT - HH 3/4 NC X 55 LG GR 5 ZP | 30549 | 1 | 1 | |||||
| ШАЙБА — ЗАКАЛЕНА | 21540 | 1 | 1 | |||||
| Диск | 18640 | 1 | 1 | |||||
| NUT - HEX 3/4 - 10 UNC GR 5 ZP | 18593 | 1 | 1 | |||||
| гвинт | 135164 | 1 | 1 | |||||
| NUT-HEX LOCK DT 5/16-18 UNC ZP | 18690 | 1 | 1 | |||||
| Магазин | 21558 | 1 | 1 | |||||
| ПРОКЛАДКА - РЕГУЛЯТОР ЗАМКА 3/8 ВНУТРІШНЄ ІДЕНТИФІКАЦІЙНЕ ЗНАЧЕННЯ ZP | 18637 | 1 | 1 | |||||
| BOLT -HEX HD 375-16UNC X 075 LG | 21567 | 1 | 1 | |||||
| ПРОКЛАДКА - SAE ПЛОСКА 13/32 ID X 13/16 IN OD ZP | 18598 | 1 | 1 | |||||
| BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | 20077 | 1 | 1 | |||||
| ПРОКЛАДКА - РЕГУЛЯТОР ЗАМКА 1/4 ВНУТРІШНЄ ІДЕНТИФІКАЦІЙНЕ ЗНАЧЕННЯ ZP | 18635 | 1 | 1 | |||||
| BOLT - HEX HD 1/4 NC X 075 LG GR 5 ZP | 21566 | 1 | 1 | |||||
| ПРОКЛАДКА - SAE ПЛОСКА 9/32 ID X 5/8 IN OD ZP | 18596 | 1 | 1 | |||||
| Гайка | 137727 | 1 | 1 | |||||
| NUT - HEX 1/2 - 13 UNC GR 5 ZP | 18591 | 1 | 1 | |||||
| гвинт | 172924 | 1 | 1 | |||||
| Комплект | 165711 | 1 | 1 | |||||
| Дефлектор | 120212 | 1 | 1 | |||||
| Дефлектор | 120223 | 1 | 1 | |||||
| Пластина | 120213 | 1 | 1 | |||||
| Ріжучий брус __NT__0__ | 158278 | 1 | 1 | |||||
| Щиток | 120023 | 1 | 1 | |||||
| Щиток | 120200 | 1 | 1 | |||||
| Гвинт | 120019 | 1 | 1 | |||||
| Роздільник | 120705 | 1 | 1 | |||||
| Роздільник | 120127 | 1 | 1 | |||||
| Гачок | 132773 | 1 | 1 | |||||
| Заклепка | 18768 | 14 | 14 | |||||
| Дефлектор | 172381 | 2 | 2 | |||||
| Комплект | 172156 | 1 | 1 | |||||
| СТОПЕРНА ЛАНКА | 132176 | 2 | 2 | |||||
| Ручка | 132246 | 2 | 2 | |||||
| Прокладка | 132254 | 2 | 2 | |||||
| Пластина | 132257 | 4 | 4 | |||||
| Пластина | 132906 | 4 | 4 | |||||
| Кришка | 120729 | 2 | 2 | |||||
| Куточок | 172072 | 1 | 1 | |||||
| Куточок | 172073 | 1 | 1 | |||||
| Пластина | 120208 | 2 | 2 | |||||
| Щиток | 120140 | 1 | 1 | |||||
| Щиток | 120194 | 1 | 1 | |||||
| Палець | 133751 | 1 | 1 | |||||
| Палець | 18609 | 1 | 1 | |||||
| Стійка | 129205 | 1 | 1 | |||||
| Палець | 13747 | 1 | 1 | |||||
| PIN - ВОЛОССЯ | 13125 | 1 | 1 | |||||
| Стопор | 165414 | 2 | 2 | |||||
| Направляюча | 165594 | 2 | 2 | |||||
| Труба__NT__0__ | 113586 | 1 | 1 | |||||
| Труба__NT__0__ | 165543 | 1 | 1 | |||||
| Труба__NT__0__ | 165544 | 1 | 1 | |||||
| ЗАМКОВИЙ МЕХАНІЗМ СТІЙКИ ASSY-LH | 134002 | 1 | 1 | |||||
| ЗАМКОВИЙ МЕХАНІЗМ СТІЙКИ ASSY-RH | 134003 | 1 | 1 | |||||
| Стопор | 120141 | 1 | 1 | |||||
| Замок | 120932 | 1 | 1 | |||||
| Замок | 120933 | 1 | 1 | |||||
| Замок | 132248 | 1 | 1 | |||||
| Замок | 132253 | 1 | 1 | |||||
| Куточок | 132403 | 1 | 1 | |||||
| Кронштейн | 132390 | 1 | 1 | |||||
| Петля | 132420 | 1 | 1 | |||||
| Кришка | 172929 | 1 | 1 | |||||
| ТРУБА РАМИ | 32892 | 1 | 1 | |||||
| Направляюча | 165858 | 2 | 2 |
