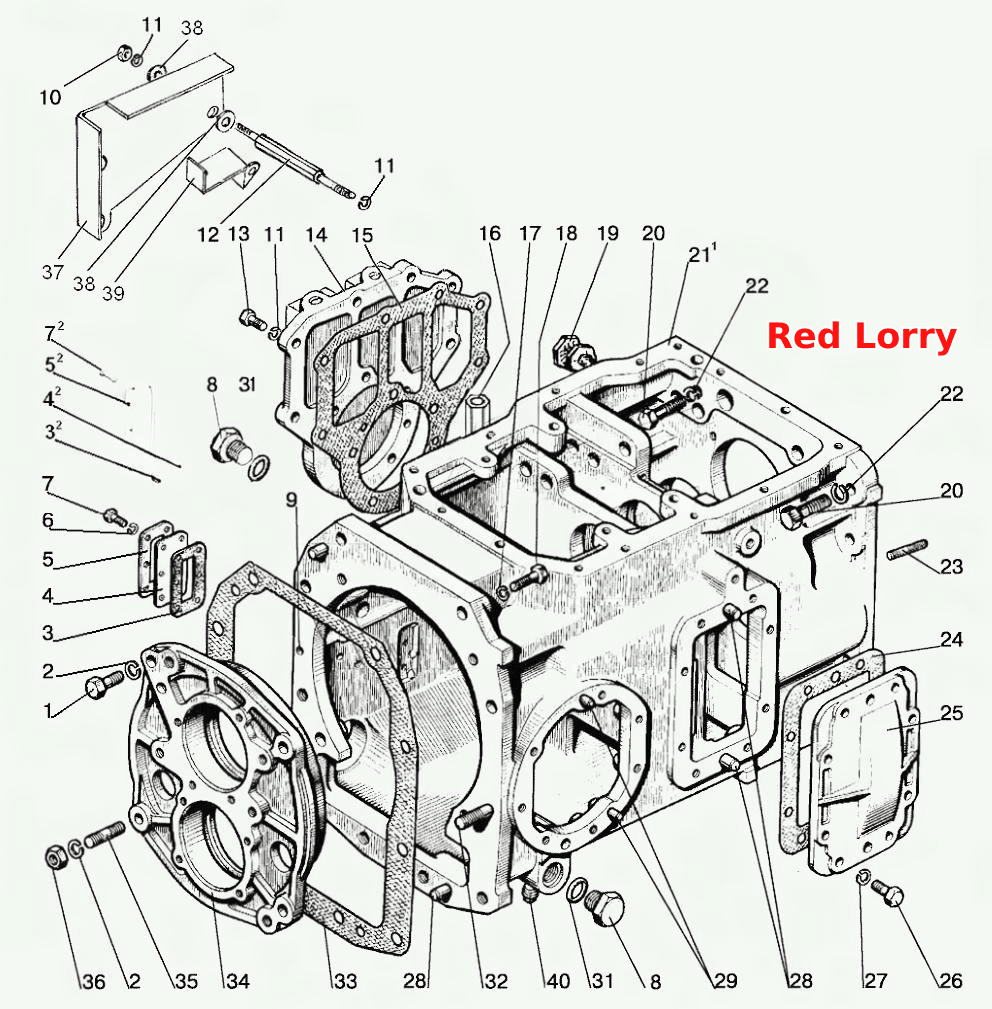

Коробка передач 112-1700010-А (16F+8R)
100%
Назва деталі
Коробка передач
Заводський номер
112-1700010-А-10/-11/-02/-04
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
M16-6gx45.88.35.019
Кількість на модель
3
№
1
Назва деталі
Диск
Заводський номер
16.ОТ
Кількість на модель
4
№
2
Назва деталі
Прокладка
Заводський номер
85-4608086-A
Кількість на модель
№
3
Назва деталі
Покажчик
Заводський номер
85-4608087
Кількість на модель
№
4
Назва деталі
Пластина
Заводський номер
85-4608088
Кількість на модель
№
5
Назва деталі
Диск
Заводський номер
6Т
Кількість на модель
6
№
6
Назва деталі
гвинт
Заводський номер
M6-6gx16.88.35.019
Кількість на модель
6
№
7
Назва деталі
Заглушка
Заводський номер
80-4608021
Кількість на модель
2
№
8
Назва деталі
Кулька ГОСТ 3722-81
Заводський номер
10,0-60
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
3
№
10
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
12
№
11
Назва деталі
Шпилька
Заводський номер
1221-1802094
Кількість на модель
3
№
12
Назва деталі
гвинт
Заводський номер
M10-6gx35.88.35.019
Кількість на модель
6
№
13
Назва деталі
Кришка
Заводський номер
1221-1802016
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
80-1701399-Б
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
1221-1737099
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
20.ОТ
Кількість на модель
4
№
17
Назва деталі
гвинт
Заводський номер
70-4605036
Кількість на модель
4
№
18
Назва деталі
Рим
Заводський номер
50-1002318-Б
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
M18-6gx55.88.35.019
Кількість на модель
8
№
20
Назва деталі
Корпус
Заводський номер
80-1701025-А
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
18.ОТ
Кількість на модель
8
№
22
Назва деталі
Шпилька
Заводський номер
112-1701524
Кількість на модель
2
№
23
Назва деталі
Прокладка
Заводський номер
50-1701456-А
Кількість на модель
1
№
24
Назва деталі
Кришка
Заводський номер
70-1701454-А2-01
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
M12-6gx30.88.35.019
Кількість на модель
7
№
26
Назва деталі
Диск
Заводський номер
12.ОТ
Кількість на модель
7
№
27
Назва деталі
Установчий штифт
Заводський номер
Д01-015
Кількість на модель
4
№
28
Назва деталі
Штифт
Заводський номер
ШЦК10х25
Кількість на модель
2
№
29
Назва деталі
Кільце
Заводський номер
027-032-30-1-4
Кількість на модель
2
№
31
Назва деталі
Вал
Заводський номер
80-1701252
Кількість на модель
№
32
Назва деталі
Прокладка
Заводський номер
80-1701026
Кількість на модель
№
33
Назва деталі
Склянка
Заводський номер
80-1701034-01
Кількість на модель
№
34
Назва деталі
Шпилька
Заводський номер
80-1701204
Кількість на модель
№
35
Назва деталі
Гайка
Заводський номер
М16-6Н.6.019
Кількість на модель
№
36
Назва деталі
Щиток
Заводський номер
1221-1802093
Кількість на модель
№
37
Назва деталі
Диск
Заводський номер
С10.01.019
Кількість на модель
№
38
Назва деталі
Скоба
Заводський номер
1221-1802089-А
Кількість на модель
№
39
Назва деталі
Затор
Заводський номер
ПККГ3/8dm
Кількість на модель
№
40
Назва деталі
Покажчик
Заводський номер
85-4608087-Б
Кількість на модель
№
42
Назва деталі
Ущільнювач
Заводський номер
85-4608086-Б
Кількість на модель
№
43
Назва деталі
Корпус
Заводський номер
85-4608088-Б
Кількість на модель
№
52
Назва деталі
Гвинт
Заводський номер
М6х20
Кількість на модель
6
№
72
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | 112-1700010-А-10/-11/-02/-04 | 1 | 1 | |||||
| 1 | гвинт | M16-6gx45.88.35.019 | 3 | 3 | 1 | |||
| 2 | Диск | 16.ОТ | 4 | 4 | 2 | |||
| 3 | Прокладка | 85-4608086-A | 3 | |||||
| 4 | Покажчик | 85-4608087 | 4 | |||||
| 5 | Пластина | 85-4608088 | 5 | |||||
| 6 | Диск | 6Т | 6 | 6 | 6 | |||
| 7 | гвинт | M6-6gx16.88.35.019 | 6 | 6 | 7 | |||
| 8 | Заглушка | 80-4608021 | 2 | 2 | 8 | |||
| 9 | Кулька ГОСТ 3722-81 | 10,0-60 | 1 | 1 | 9 | |||
| 10 | Гайка | М10-6Н.6.019 | 3 | 3 | 10 | |||
| 11 | Диск | 10.ОТ | 12 | 12 | 11 | |||
| 12 | Шпилька | 1221-1802094 | 3 | 3 | 12 | |||
| 13 | гвинт | M10-6gx35.88.35.019 | 6 | 6 | 13 | |||
| 14 | Кришка | 1221-1802016 | 1 | 1 | 14 | |||
| 15 | Прокладка | 80-1701399-Б | 1 | 1 | 15 | |||
| 16 | Штуцер | 1221-1737099 | 1 | 1 | 16 | |||
| 17 | Диск | 20.ОТ | 4 | 4 | 17 | |||
| 18 | гвинт | 70-4605036 | 4 | 4 | 18 | |||
| 19 | Рим | 50-1002318-Б | 2 | 2 | 19 | |||
| 20 | гвинт | M18-6gx55.88.35.019 | 8 | 8 | 20 | |||
| 21 | Корпус | 80-1701025-А | 1 | 1 | 21 | |||
| 22 | Диск | 18.ОТ | 8 | 8 | 22 | |||
| 23 | Шпилька | 112-1701524 | 2 | 2 | 23 | |||
| 24 | Прокладка | 50-1701456-А | 1 | 1 | 24 | |||
| 25 | Кришка | 70-1701454-А2-01 | 1 | 1 | 25 | |||
| 26 | гвинт | M12-6gx30.88.35.019 | 7 | 7 | 26 | |||
| 27 | Диск | 12.ОТ | 7 | 7 | 27 | |||
| 28 | Установчий штифт | Д01-015 | 4 | 4 | 28 | |||
| 29 | Штифт | ШЦК10х25 | 2 | 2 | 29 | |||
| 31 | Кільце | 027-032-30-1-4 | 2 | 2 | 31 | |||
| 32 | Вал | 80-1701252 | 32 | |||||
| 33 | Прокладка | 80-1701026 | 33 | |||||
| 34 | Склянка | 80-1701034-01 | 34 | |||||
| 35 | Шпилька | 80-1701204 | 35 | |||||
| 36 | Гайка | М16-6Н.6.019 | 36 | |||||
| 37 | Щиток | 1221-1802093 | 37 | |||||
| 38 | Диск | С10.01.019 | 38 | |||||
| 39 | Скоба | 1221-1802089-А | 39 | |||||
| 40 | Затор | ПККГ3/8dm | 40 | |||||
| 42 | Покажчик | 85-4608087-Б | 42 | |||||
| 43 | Ущільнювач | 85-4608086-Б | 43 | |||||
| 52 | Корпус | 85-4608088-Б | 52 | |||||
| 72 | Гвинт | М6х20 | 6 | 6 | 72 |
