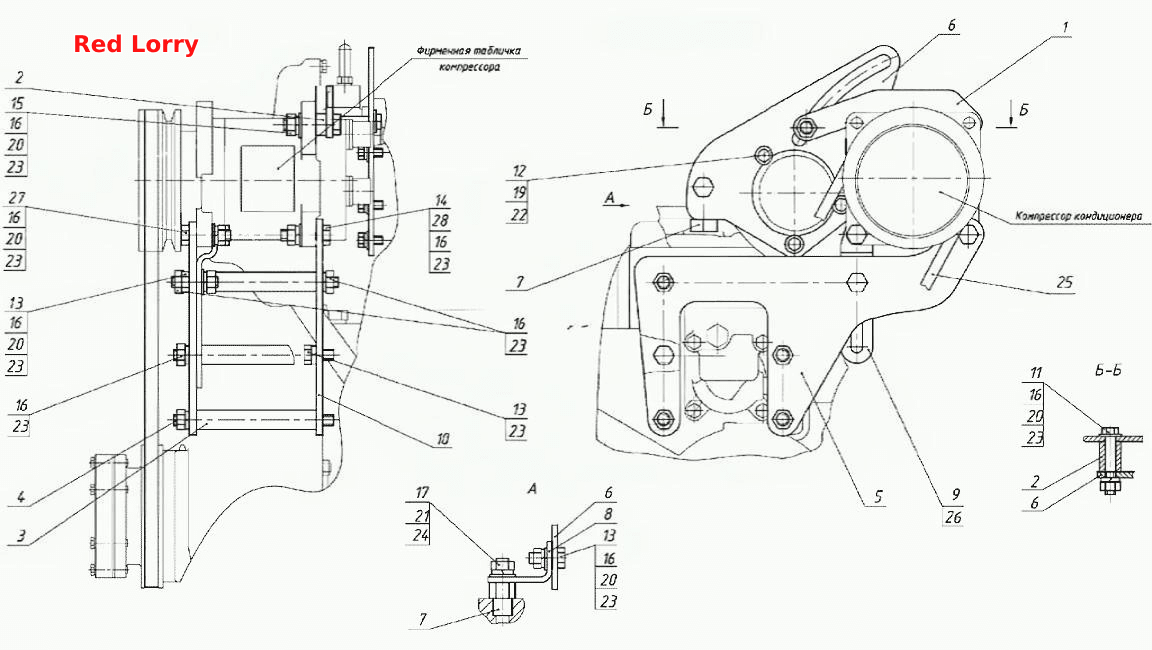

Встановлення компресора
100%
Назва деталі
Компресор кондиціонера
Заводський номер
950-8114010
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
950-8114031
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
950-8114011-01
Кількість на модель
1
№
2
Назва деталі
Шпилька
Заводський номер
950-8114015
Кількість на модель
1
№
3
Назва деталі
Шпилька
Заводський номер
950-8114019
Кількість на модель
2
№
4
Назва деталі
Пластина
Заводський номер
950-8114012
Кількість на модель
1
№
5
Назва деталі
Сектор
Заводський номер
950-8114014
Кількість на модель
1
№
6
Назва деталі
Перехідник
Заводський номер
1025-8114016
Кількість на модель
1
№
7
Назва деталі
Куточок
Заводський номер
950-8114017
Кількість на модель
1
№
8
Назва деталі
Планка
Заводський номер
950-8114018
Кількість на модель
1
№
9
Назва деталі
Пластина
Заводський номер
950-8114020
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М10-6gx70.88.35.019
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
М8-6gx20.88.35.019
Кількість на модель
3
№
12
Назва деталі
гвинт
Заводський номер
М10-6gx25.88.35.019
Кількість на модель
3
№
13
Назва деталі
Втулка
Заводський номер
950-8114013
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
М10-6gx40.88.35.019
Кількість на модель
3
№
15
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
12
№
16
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
С.8.01.019
Кількість на модель
3
№
19
Назва деталі
Шайба
Заводський номер
С.10.01.019
Кількість на модель
3
№
20
Назва деталі
Диск
Заводський номер
С.12.01.019
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
8Т
Кількість на модель
3
№
22
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
12
№
23
Назва деталі
Диск
Заводський номер
12.ОТ
Кількість на модель
1
№
24
Назва деталі
Ремінь
Заводський номер
AVX13x1200
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
950-8114011
Кількість на модель
2
№
26
Назва деталі
гвинт
Заводський номер
950-8114032
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
950-8114032-01
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Компресор кондиціонера | 950-8114010 | 1 | 1 | |||||
| 1 | Важіль | 950-8114031 | 1 | 1 | 1 | |||
| 2 | Втулка | 950-8114011-01 | 1 | 1 | 2 | |||
| 3 | Шпилька | 950-8114015 | 1 | 1 | 3 | |||
| 4 | Шпилька | 950-8114019 | 2 | 2 | 4 | |||
| 5 | Пластина | 950-8114012 | 1 | 1 | 5 | |||
| 6 | Сектор | 950-8114014 | 1 | 1 | 6 | |||
| 7 | Перехідник | 1025-8114016 | 1 | 1 | 7 | |||
| 8 | Куточок | 950-8114017 | 1 | 1 | 8 | |||
| 9 | Планка | 950-8114018 | 1 | 1 | 9 | |||
| 10 | Пластина | 950-8114020 | 1 | 1 | 10 | |||
| 11 | гвинт | М10-6gx70.88.35.019 | 1 | 1 | 11 | |||
| 12 | гвинт | М8-6gx20.88.35.019 | 3 | 3 | 12 | |||
| 13 | гвинт | М10-6gx25.88.35.019 | 3 | 3 | 13 | |||
| 14 | Втулка | 950-8114013 | 1 | 1 | 14 | |||
| 15 | гвинт | М10-6gx40.88.35.019 | 3 | 3 | 15 | |||
| 16 | Гайка | М10-6Н.6.019 | 12 | 12 | 16 | |||
| 17 | Гайка | М12-6Н.6.019 | 1 | 1 | 17 | |||
| 19 | Шайба | С.8.01.019 | 3 | 3 | 19 | |||
| 20 | Шайба | С.10.01.019 | 3 | 3 | 20 | |||
| 21 | Диск | С.12.01.019 | 1 | 1 | 21 | |||
| 22 | Диск | 8Т | 3 | 3 | 22 | |||
| 23 | Диск | 10.ОТ | 12 | 12 | 23 | |||
| 24 | Диск | 12.ОТ | 1 | 1 | 24 | |||
| 25 | Ремінь | AVX13x1200 | 1 | 1 | 25 | |||
| 26 | Втулка | 950-8114011 | 2 | 2 | 26 | |||
| 27 | гвинт | 950-8114032 | 1 | 1 | 27 | |||
| 28 | гвинт | 950-8114032-01 | 1 | 1 | 28 |
