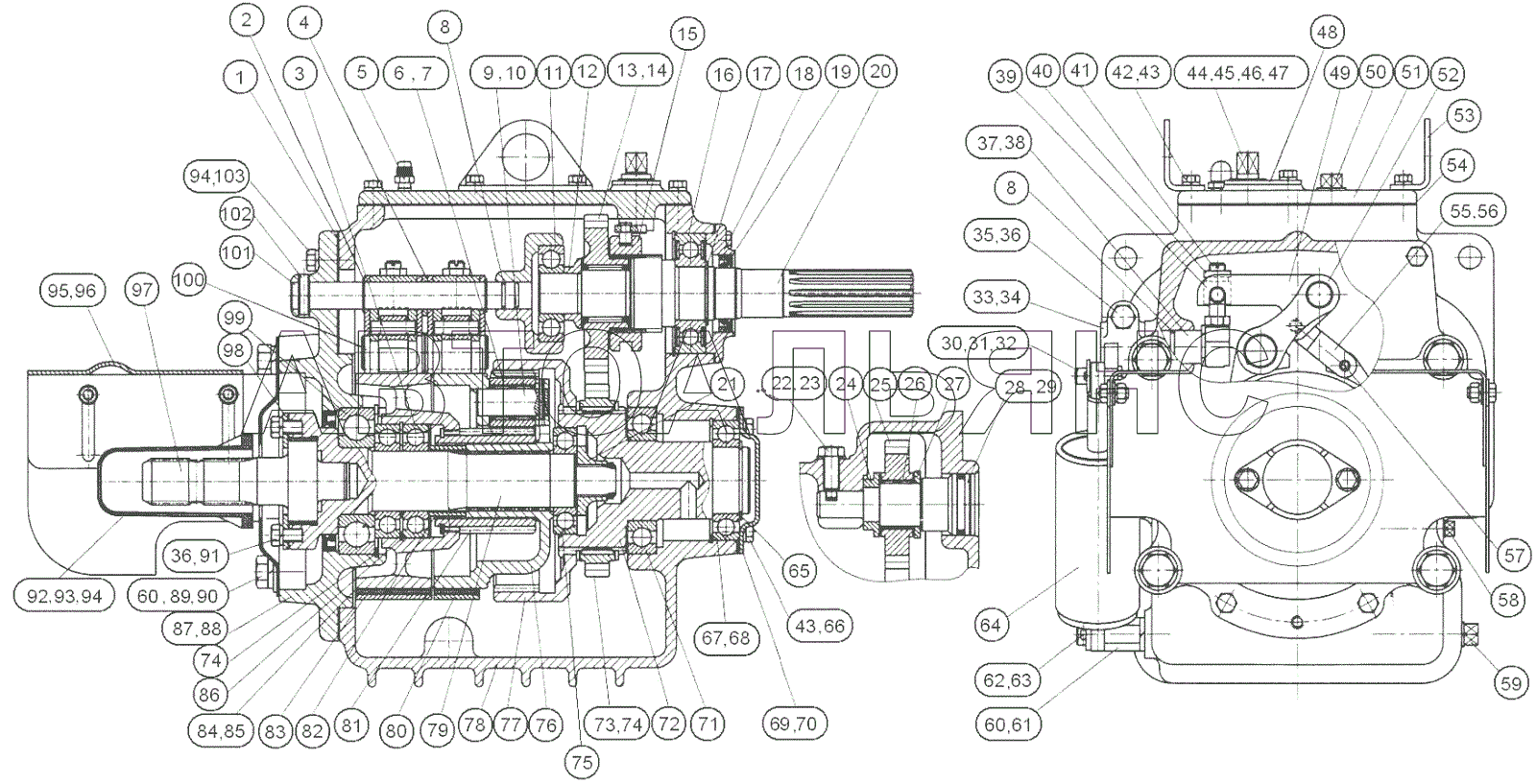

Редуктор переднього вала відбору потужності
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
1522-4209025
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
1521-4209042
Кількість на модель
1
№
1
Назва деталі
Кільце
Заводський номер
С204
Кількість на модель
2
№
2
Назва деталі
Подшипник
Заводський номер
209А
Кількість на модель
2
№
3
Назва деталі
Втулка
Заводський номер
1521-4209076
Кількість на модель
1
№
4
Назва деталі
Мило
Заводський номер
TSS0G-1, 8”
Кількість на модель
1
№
5
Назва деталі
Супутник
Заводський номер
70-4202024
Кількість на модель
3
№
6
Назва деталі
Подшипник
Заводський номер
КК20х26х34Е
Кількість на модель
3
№
7
Назва деталі
Кільце
Заводський номер
021-025-25-1-4
Кількість на модель
1
№
8
Назва деталі
Ось
Заводський номер
70-4202026
Кількість на модель
3
№
9
Назва деталі
Штифт
Заводський номер
4хЗ0
Кількість на модель
3
№
10
Назва деталі
Подшипник
Заводський номер
6-180306А1
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
1521-4209031
Кількість на модель
1
№
12
Назва деталі
Шестерня
Заводський номер
1521-4209028
Кількість на модель
1
№
13
Назва деталі
Подшипник
Заводський номер
464906Е
Кількість на модель
2
№
14
Назва деталі
Втулка
Заводський номер
1521-4209029
Кількість на модель
1
№
15
Назва деталі
Подшипник
Заводський номер
180308AC23
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
С40
Кількість на модель
1
№
17
Назва деталі
Кришка
Заводський номер
1522-4209060
Кількість на модель
1
№
18
Назва деталі
Манжета
Заводський номер
2.2-38x58-1
Кількість на модель
1
№
19
Назва деталі
Вал
Заводський номер
1522-4209027
Кількість на модель
1
№
20
Назва деталі
Горіх
Заводський номер
70-4202083-А
Кількість на модель
2
№
21
Назва деталі
гвинт
Заводський номер
50-1702046-А
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
1521-4209044
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
1521-4209034
Кількість на модель
1
№
24
Назва деталі
Шестерня
Заводський номер
1521-4209033
Кількість на модель
1
№
25
Назва деталі
Подшипник 464607 Е__NT__1__
Заводський номер
464607Е
Кількість на модель
1
№
26
Назва деталі
Диск
Заводський номер
1521-4209036
Кількість на модель
1
№
27
Назва деталі
Ось
Заводський номер
1521-4209032
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
038-046-46-1-4
Кількість на модель
1
№
29
Назва деталі
Палець
Заводський номер
12x32
Кількість на модель
1
№
30
Назва деталі
Шплінт
Заводський номер
3,2x18
Кількість на модель
1
№
31
Назва деталі
Диск
Заводський номер
ШЧ 8
Кількість на модель
2
№
32
Назва деталі
Пастка
Заводський номер
50-3503063
Кількість на модель
1
№
33
Назва деталі
Пластина
Заводський номер
1521-4209066
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
М12х35
Кількість на модель
1
№
35
Назва деталі
Диск
Заводський номер
ШП 12
Кількість на модель
1
№
36
Назва деталі
Важіль
Заводський номер
1521-4209040
Кількість на модель
1
№
37
Назва деталі
шпонка
Заводський номер
СШ6х11
Кількість на модель
1
№
38
Назва деталі
Гайка
Заводський номер
1522-4209084
Кількість на модель
2
№
39
Назва деталі
Палець
Заводський номер
1522-4209082
Кількість на модель
2
№
40
Назва деталі
Гвинт
Заводський номер
1522-4209083
Кількість на модель
2
№
41
Назва деталі
гвинт
Заводський номер
М8х25
Кількість на модель
14
№
42
Назва деталі
Диск
Заводський номер
ШП 8
Кількість на модель
18
№
43
Назва деталі
Валик
Заводський номер
1521-4209086
Кількість на модель
1
№
44
Назва деталі
Пластина
Заводський номер
1521-4209087
Кількість на модель
1
№
45
Назва деталі
Штифт
Заводський номер
70-1601114
Кількість на модель
1
№
46
Назва деталі
Кільце
Заводський номер
017-022-30-1-4
Кількість на модель
1
№
47
Назва деталі
Пластина
Заводський номер
1521-4209056
Кількість на модель
1
№
48
Назва деталі
Важіль
Заводський номер
1521-4209081
Кількість на модель
2
№
49
Назва деталі
Затор
Заводський номер
ПК КГ 3, 4"
Кількість на модель
1
№
50
Назва деталі
Кришка
Заводський номер
1522-4209057
Кількість на модель
1
№
51
Назва деталі
Стяжка
Заводський номер
2522-4209149
Кількість на модель
4
№
52
Назва деталі
Кронштейн
Заводський номер
80-4608073
Кількість на модель
2
№
53
Назва деталі
Прокладка
Заводський номер
1522-4209041
Кількість на модель
1
№
54
Назва деталі
Стяжка
Заводський номер
1521-4209078
Кількість на модель
2
№
55
Назва деталі
Штифт
Заводський номер
2.10x35
Кількість на модель
1
№
56
Назва деталі
Штифт
Заводський номер
ШЦК8х36
Кількість на модель
1
№
57
Назва деталі
Затор
Заводський номер
КГ 1, 8"
Кількість на модель
1
№
58
Назва деталі
Затор
Заводський номер
ПК КГ 3, 8"
Кількість на модель
1
№
59
Назва деталі
Диск
Заводський номер
ШП 16
Кількість на модель
5
№
60
Назва деталі
гвинт
Заводський номер
1521-4209037
Кількість на модель
1
№
61
Назва деталі
Диск
Заводський номер
ШЧ 16
Кількість на модель
1
№
63
Назва деталі
Циліндр
Заводський номер
80-4216100
Кількість на модель
1
№
64
Назва деталі
Кільце
Заводський номер
2С50
Кількість на модель
2
№
65
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
4
№
66
Назва деталі
Подшипник
Заводський номер
210 АУШ1
Кількість на модель
1
№
67
Назва деталі
Кільце
Заводський номер
2С90
Кількість на модель
2
№
68
Назва деталі
Кришка
Заводський номер
1521-4209038
Кількість на модель
1
№
69
Назва деталі
Прокладка
Заводський номер
1521 -4209039
Кількість на модель
2
№
70
Назва деталі
Подшипник
Заводський номер
212 АУШ1
Кількість на модель
1
№
71
Назва деталі
Вал
Заводський номер
1522-4209046
Кількість на модель
1
№
72
Назва деталі
Шестерня
Заводський номер
1521-4209047
Кількість на модель
1
№
73
Назва деталі
КІЛЬЦО
Заводський номер
2С110
Кількість на модель
3
№
74
Назва деталі
Подшипник
Заводський номер
208А
Кількість на модель
1
№
75
Назва деталі
Посібник
Заводський номер
85-4202065
Кількість на модель
1
№
76
Назва деталі
Коронна шестерня
Заводський номер
70-4202043
Кількість на модель
1
№
77
Назва деталі
Корпус
Заводський номер
1522-4209026
Кількість на модель
1
№
78
Назва деталі
Вал
Заводський номер
80-4202017-Б
Кількість на модель
1
№
79
Назва деталі
Стрічка
Заводський номер
2522-4209125-01
Кількість на модель
1
№
80
Назва деталі
Сонячна шестерня
Заводський номер
70-4202032
Кількість на модель
1
№
81
Назва деталі
Втулка
Заводський номер
70-4202077
Кількість на модель
1
№
82
Назва деталі
Стрічка
Заводський номер
2522-4209125
Кількість на модель
1
№
83
Назва деталі
Барабан
Заводський номер
85-4202033
Кількість на модель
1
№
84
Назва деталі
Кільце
Заводський номер
2С68
Кількість на модель
1
№
85
Назва деталі
Кільце
Заводський номер
2С85
Кількість на модель
1
№
86
Назва деталі
Кришка
Заводський номер
1521-4209071
Кількість на модель
1
№
87
Назва деталі
Манжета
Заводський номер
2.2-80x105-1
Кількість на модель
1
№
88
Назва деталі
гвинт
Заводський номер
М16х32
Кількість на модель
4
№
89
Назва деталі
гвинт
Заводський номер
М10х18
Кількість на модель
7
№
91
Назва деталі
Ковпак
Заводський номер
80-4202101
Кількість на модель
1
№
92
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
2
№
93
Назва деталі
Диск
Заводський номер
ШП 10
Кількість на модель
11
№
94
Назва деталі
Огорожа
Заводський номер
2022-4209200
Кількість на модель
1
№
95
Назва деталі
Диск
Заводський номер
ШЧ 12
Кількість на модель
2
№
96
Назва деталі
Хвостовик
Заводський номер
80-4202019-Б-02
Кількість на модель
1
№
97
Назва деталі
Пластина
Заводський номер
80-4202081-А
Кількість на модель
1
№
98
Назва деталі
Подшипник
Заводський номер
60310А
Кількість на модель
1
№
99
Назва деталі
Палець
Заводський номер
2522-4209148
Кількість на модель
2
№
100
Назва деталі
Ось
Заводський номер
1521-4209072
Кількість на модель
1
№
101
Назва деталі
Штифт
Заводський номер
А8хЗ0.65Г
Кількість на модель
1
№
102
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
6
№
103
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор __NT__0__ | 1522-4209025 | 1 | 1 | |||||
| 1 | Прокладка | 1521-4209042 | 1 | 1 | 1 | |||
| 2 | Кільце | С204 | 2 | 2 | 2 | |||
| 3 | Подшипник | 209А | 2 | 2 | 3 | |||
| 4 | Втулка | 1521-4209076 | 1 | 1 | 4 | |||
| 5 | Мило | TSS0G-1, 8” | 1 | 1 | 5 | |||
| 6 | Супутник | 70-4202024 | 3 | 3 | 6 | |||
| 7 | Подшипник | КК20х26х34Е | 3 | 3 | 7 | |||
| 8 | Кільце | 021-025-25-1-4 | 1 | 1 | 8 | |||
| 9 | Ось | 70-4202026 | 3 | 3 | 9 | |||
| 10 | Штифт | 4хЗ0 | 3 | 3 | 10 | |||
| 11 | Подшипник | 6-180306А1 | 1 | 1 | 11 | |||
| 12 | Диск | 1521-4209031 | 1 | 1 | 12 | |||
| 13 | Шестерня | 1521-4209028 | 1 | 1 | 13 | |||
| 14 | Подшипник | 464906Е | 2 | 2 | 14 | |||
| 15 | Втулка | 1521-4209029 | 1 | 1 | 15 | |||
| 16 | Подшипник | 180308AC23 | 1 | 1 | 16 | |||
| 17 | Кільце | С40 | 1 | 1 | 17 | |||
| 18 | Кришка | 1522-4209060 | 1 | 1 | 18 | |||
| 19 | Манжета | 2.2-38x58-1 | 1 | 1 | 19 | |||
| 20 | Вал | 1522-4209027 | 1 | 1 | 20 | |||
| 21 | Горіх | 70-4202083-А | 2 | 2 | 21 | |||
| 22 | гвинт | 50-1702046-А | 1 | 1 | 22 | |||
| 23 | Диск | 1521-4209044 | 1 | 1 | 23 | |||
| 24 | Втулка | 1521-4209034 | 1 | 1 | 24 | |||
| 25 | Шестерня | 1521-4209033 | 1 | 1 | 25 | |||
| 26 | Подшипник 464607 Е__NT__1__ | 464607Е | 1 | 1 | 26 | |||
| 27 | Диск | 1521-4209036 | 1 | 1 | 27 | |||
| 28 | Ось | 1521-4209032 | 1 | 1 | 28 | |||
| 29 | Кільце | 038-046-46-1-4 | 1 | 1 | 29 | |||
| 30 | Палець | 12x32 | 1 | 1 | 30 | |||
| 31 | Шплінт | 3,2x18 | 1 | 1 | 31 | |||
| 32 | Диск | ШЧ 8 | 2 | 2 | 32 | |||
| 33 | Пастка | 50-3503063 | 1 | 1 | 33 | |||
| 34 | Пластина | 1521-4209066 | 1 | 1 | 34 | |||
| 35 | гвинт | М12х35 | 1 | 1 | 35 | |||
| 36 | Диск | ШП 12 | 1 | 1 | 36 | |||
| 37 | Важіль | 1521-4209040 | 1 | 1 | 37 | |||
| 38 | шпонка | СШ6х11 | 1 | 1 | 38 | |||
| 39 | Гайка | 1522-4209084 | 2 | 2 | 39 | |||
| 40 | Палець | 1522-4209082 | 2 | 2 | 40 | |||
| 41 | Гвинт | 1522-4209083 | 2 | 2 | 41 | |||
| 42 | гвинт | М8х25 | 14 | 14 | 42 | |||
| 43 | Диск | ШП 8 | 18 | 18 | 43 | |||
| 44 | Валик | 1521-4209086 | 1 | 1 | 44 | |||
| 45 | Пластина | 1521-4209087 | 1 | 1 | 45 | |||
| 46 | Штифт | 70-1601114 | 1 | 1 | 46 | |||
| 47 | Кільце | 017-022-30-1-4 | 1 | 1 | 47 | |||
| 48 | Пластина | 1521-4209056 | 1 | 1 | 48 | |||
| 49 | Важіль | 1521-4209081 | 2 | 2 | 49 | |||
| 50 | Затор | ПК КГ 3, 4" | 1 | 1 | 50 | |||
| 51 | Кришка | 1522-4209057 | 1 | 1 | 51 | |||
| 52 | Стяжка | 2522-4209149 | 4 | 4 | 52 | |||
| 53 | Кронштейн | 80-4608073 | 2 | 2 | 53 | |||
| 54 | Прокладка | 1522-4209041 | 1 | 1 | 54 | |||
| 55 | Стяжка | 1521-4209078 | 2 | 2 | 55 | |||
| 56 | Штифт | 2.10x35 | 1 | 1 | 56 | |||
| 57 | Штифт | ШЦК8х36 | 1 | 1 | 57 | |||
| 58 | Затор | КГ 1, 8" | 1 | 1 | 58 | |||
| 59 | Затор | ПК КГ 3, 8" | 1 | 1 | 59 | |||
| 60 | Диск | ШП 16 | 5 | 5 | 60 | |||
| 61 | гвинт | 1521-4209037 | 1 | 1 | 61 | |||
| 63 | Диск | ШЧ 16 | 1 | 1 | 63 | |||
| 64 | Циліндр | 80-4216100 | 1 | 1 | 64 | |||
| 65 | Кільце | 2С50 | 2 | 2 | 65 | |||
| 66 | гвинт | М8х20 | 4 | 4 | 66 | |||
| 67 | Подшипник | 210 АУШ1 | 1 | 1 | 67 | |||
| 68 | Кільце | 2С90 | 2 | 2 | 68 | |||
| 69 | Кришка | 1521-4209038 | 1 | 1 | 69 | |||
| 70 | Прокладка | 1521 -4209039 | 2 | 2 | 70 | |||
| 71 | Подшипник | 212 АУШ1 | 1 | 1 | 71 | |||
| 72 | Вал | 1522-4209046 | 1 | 1 | 72 | |||
| 73 | Шестерня | 1521-4209047 | 1 | 1 | 73 | |||
| 74 | КІЛЬЦО | 2С110 | 3 | 3 | 74 | |||
| 75 | Подшипник | 208А | 1 | 1 | 75 | |||
| 76 | Посібник | 85-4202065 | 1 | 1 | 76 | |||
| 77 | Коронна шестерня | 70-4202043 | 1 | 1 | 77 | |||
| 78 | Корпус | 1522-4209026 | 1 | 1 | 78 | |||
| 79 | Вал | 80-4202017-Б | 1 | 1 | 79 | |||
| 80 | Стрічка | 2522-4209125-01 | 1 | 1 | 80 | |||
| 81 | Сонячна шестерня | 70-4202032 | 1 | 1 | 81 | |||
| 82 | Втулка | 70-4202077 | 1 | 1 | 82 | |||
| 83 | Стрічка | 2522-4209125 | 1 | 1 | 83 | |||
| 84 | Барабан | 85-4202033 | 1 | 1 | 84 | |||
| 85 | Кільце | 2С68 | 1 | 1 | 85 | |||
| 86 | Кільце | 2С85 | 1 | 1 | 86 | |||
| 87 | Кришка | 1521-4209071 | 1 | 1 | 87 | |||
| 88 | Манжета | 2.2-80x105-1 | 1 | 1 | 88 | |||
| 89 | гвинт | М16х32 | 4 | 4 | 89 | |||
| 91 | гвинт | М10х18 | 7 | 7 | 91 | |||
| 92 | Ковпак | 80-4202101 | 1 | 1 | 92 | |||
| 93 | гвинт | М8х16 | 2 | 2 | 93 | |||
| 94 | Диск | ШП 10 | 11 | 11 | 94 | |||
| 95 | Огорожа | 2022-4209200 | 1 | 1 | 95 | |||
| 96 | Диск | ШЧ 12 | 2 | 2 | 96 | |||
| 97 | Хвостовик | 80-4202019-Б-02 | 1 | 1 | 97 | |||
| 98 | Пластина | 80-4202081-А | 1 | 1 | 98 | |||
| 99 | Подшипник | 60310А | 1 | 1 | 99 | |||
| 100 | Палець | 2522-4209148 | 2 | 2 | 100 | |||
| 101 | Ось | 1521-4209072 | 1 | 1 | 101 | |||
| 102 | Штифт | А8хЗ0.65Г | 1 | 1 | 102 | |||
| 103 | гвинт | М10х25 | 6 | 6 | 103 |
