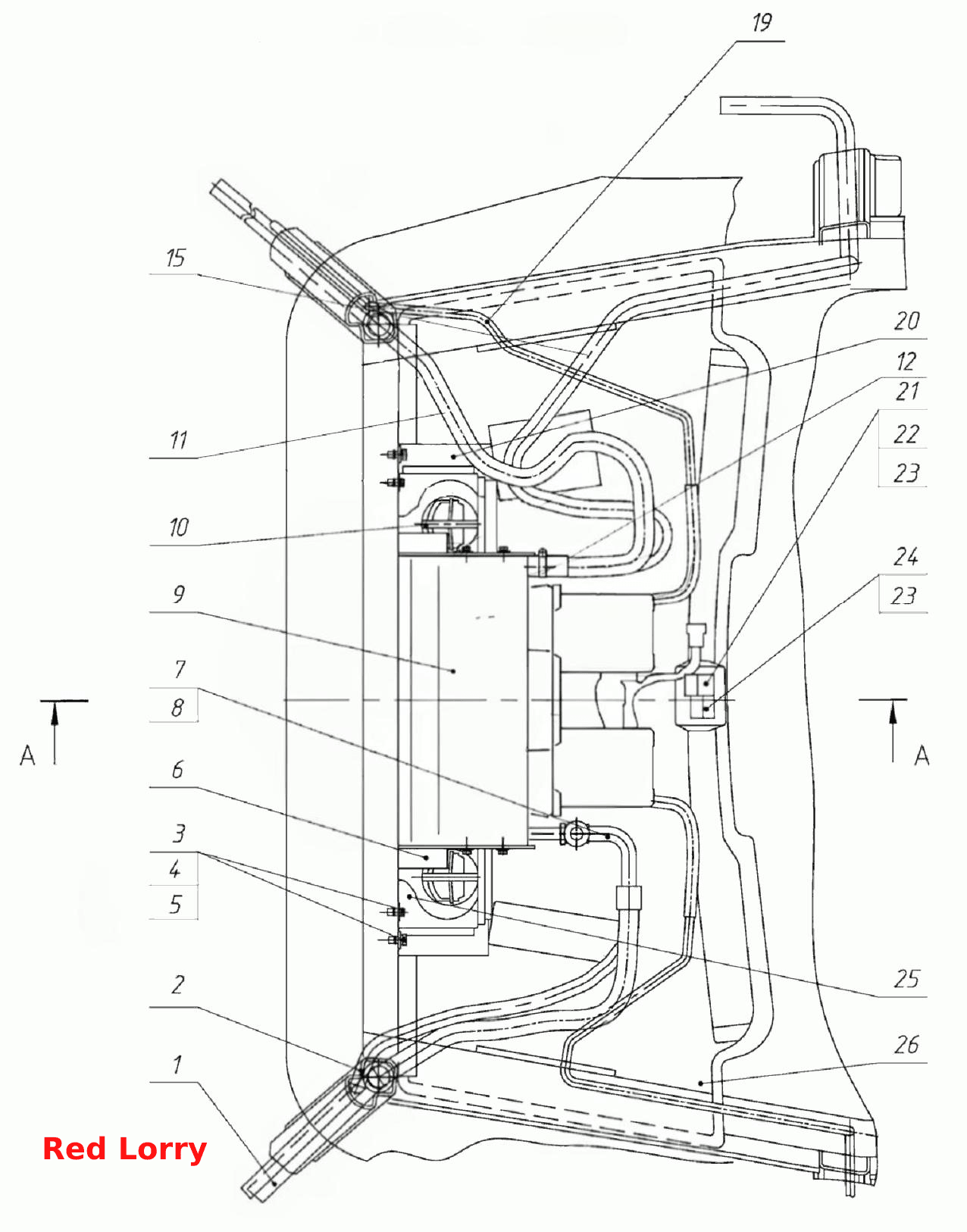

Встановлення нагрівача-охолоджувача (Варіант А)
100%
Назва деталі
Шланг
Заводський номер
90010GN
Кількість на модель
1
№
1
Назва деталі
Шланг № 6 90006GN
Заводський номер
90006GN
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
БолтМ8-6gх25.88.35.019
Кількість на модель
10
№
3
Назва деталі
Диск
Заводський номер
ШайбаС6.01.019
Кількість на модель
10
№
4
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
10
№
5
Назва деталі
Кронштейн
Заводський номер
3022-8101020
Кількість на модель
1
№
6
Назва деталі
Примірка
Заводський номер
70110FG027
Кількість на модель
1
№
7
Назва деталі
Примірка
Заводський номер
70106FG014
Кількість на модель
1
№
8
Назва деталі
Кліматичний блок
Заводський номер
U003CF041Е
Кількість на модель
1
№
9
Назва деталі
Дефлектор
Заводський номер
1522-8104100
Кількість на модель
6
№
10
Назва деталі
Шланг
Заводський номер
2822ДЦ-8100014
Кількість на модель
1
№
11
Назва деталі
Хомут із черв'ячною різьбою
Заводський номер
Хомут20-32/9-C6W
Кількість на модель
2
№
12
Назва деталі
Шланг
Заводський номер
2822ДЦ-8100014-01
Кількість на модель
1
№
15
Назва деталі
Трубка
Заводський номер
3022-8101012
Кількість на модель
2
№
19
Назва деталі
Кронштейн
Заводський номер
3022-8101020-01
Кількість на модель
1
№
20
Назва деталі
Вимикач вентилятора
Заводський номер
0682164
Кількість на модель
1
№
21
Назва деталі
Табличка темп./швидкість
Заводський номер
067060/1
Кількість на модель
1
№
22
Назва деталі
Ручка елемента управління
Заводський номер
068407/0
Кількість на модель
2
№
23
Назва деталі
Термостат
Заводський номер
068011/1
Кількість на модель
1
№
24
Назва деталі
Стінка
Заводський номер
3022-8101017
Кількість на модель
2
№
25
Назва деталі
Стінка
Заводський номер
1522-8101110-Б
Кількість на модель
1
№
26
Назва деталі
Панель
Заводський номер
1522П-8101110
Кількість на модель
1
№
26
Назва деталі
Панель
Заводський номер
ОТ1522-8101110
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | 90010GN | 1 | 1 | 1 | |||
| 2 | Шланг № 6 90006GN | 90006GN | 1 | 1 | 2 | |||
| 3 | гвинт | БолтМ8-6gх25.88.35.019 | 10 | 10 | 3 | |||
| 4 | Диск | ШайбаС6.01.019 | 10 | 10 | 4 | |||
| 5 | Диск | Шайба6Т | 10 | 10 | 5 | |||
| 6 | Кронштейн | 3022-8101020 | 1 | 1 | 6 | |||
| 7 | Примірка | 70110FG027 | 1 | 1 | 7 | |||
| 8 | Примірка | 70106FG014 | 1 | 1 | 8 | |||
| 9 | Кліматичний блок | U003CF041Е | 1 | 1 | 9 | |||
| 10 | Дефлектор | 1522-8104100 | 6 | 6 | 10 | |||
| 11 | Шланг | 2822ДЦ-8100014 | 1 | 1 | 11 | |||
| 12 | Хомут із черв'ячною різьбою | Хомут20-32/9-C6W | 2 | 2 | 12 | |||
| 15 | Шланг | 2822ДЦ-8100014-01 | 1 | 1 | 15 | |||
| 19 | Трубка | 3022-8101012 | 2 | 2 | 19 | |||
| 20 | Кронштейн | 3022-8101020-01 | 1 | 1 | 20 | |||
| 21 | Вимикач вентилятора | 0682164 | 1 | 1 | 21 | |||
| 22 | Табличка темп./швидкість | 067060/1 | 1 | 1 | 22 | |||
| 23 | Ручка елемента управління | 068407/0 | 2 | 2 | 23 | |||
| 24 | Термостат | 068011/1 | 1 | 1 | 24 | |||
| 25 | Стінка | 3022-8101017 | 2 | 2 | 25 | |||
| 26 | Стінка | 1522-8101110-Б | 1 | 1 | 26 | |||
| 26 | Панель | 1522П-8101110 | 1 | 1 | 26 | |||
| 26 | Панель | ОТ1522-8101110 | 1 | 1 | 26 |
