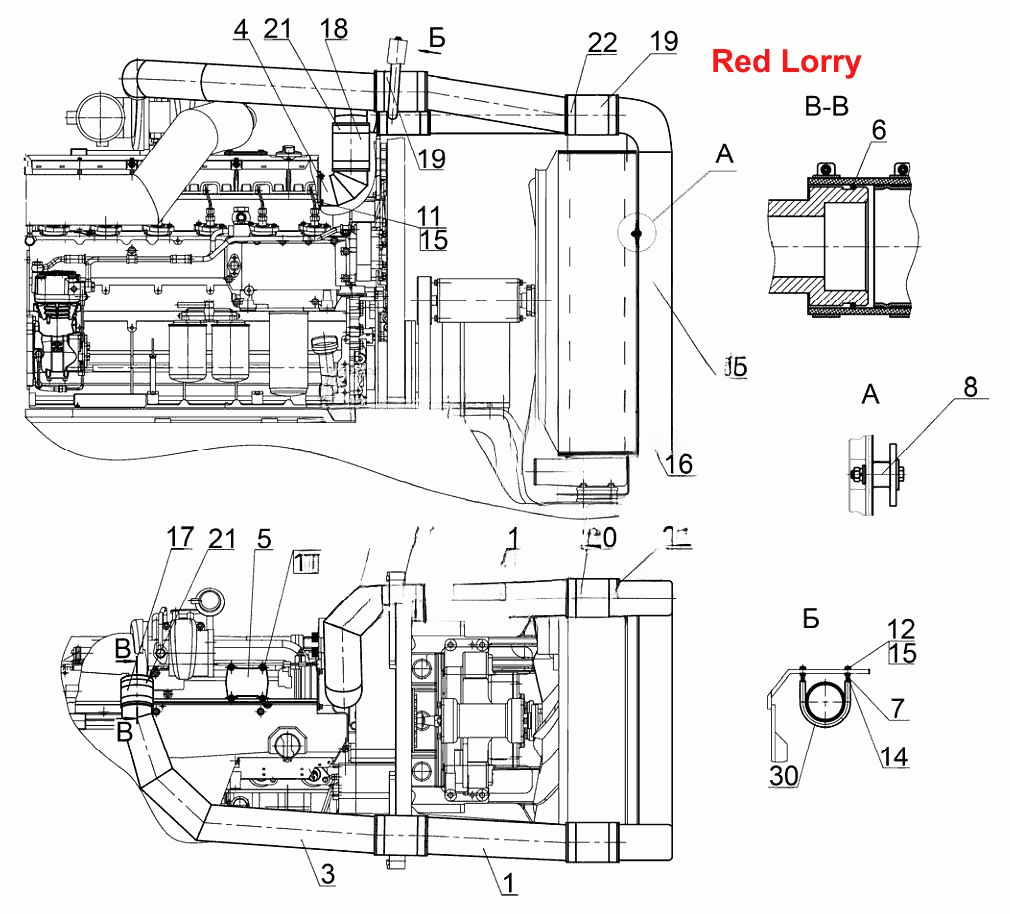

Встановлення охолоджувача
100%
Назва деталі
Встановлення охолоджувача
Заводський номер
2822ДЦ-1317010
Кількість на модель
1
№
Назва деталі
Повітропровід
Заводський номер
2822ДЦ-1317600
Кількість на модель
2
№
1
Назва деталі
Повітропровід
Заводський номер
2822ДЦ-1317610
Кількість на модель
1
№
2
Назва деталі
Повітропровід
Заводський номер
2822ДЦ-1317620-Б
Кількість на модель
1
№
3
Назва деталі
Патрубок
Заводський номер
2822ДЦ-1317910
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
2822ДЦ-1301901
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
2822ДЦ-1317001
Кількість на модель
1
№
6
Назва деталі
Скоба
Заводський номер
2822ДЦ-1317121
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
3022-1317001
Кількість на модель
4
№
8
Назва деталі
Болт M- x
Заводський номер
БолтМ6-6gх14.88.35.019
Кількість на модель
4
№
9
Назва деталі
Болт M- x
Заводський номер
БолтМ8-6gх55.88.35.019
Кількість на модель
4
№
10
Назва деталі
гвинт
Заводський номер
БолтМ8-6gх20.88.35.019
Кількість на модель
4
№
11
Назва деталі
Гайка
Заводський номер
ГайкаМ8-6Н.6.019
Кількість на модель
8
№
12
Назва деталі
Диск
Заводський номер
ШайбаС6.01.019
Кількість на модель
4
№
13
Назва деталі
Шайба
Заводський номер
ШайбаС8.01.019
Кількість на модель
10
№
14
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
10
№
15
Назва деталі
Пробка - КГ 1/4dm. А12.019
Заводський номер
Пробка-КГ1/4dm.А12.019
Кількість на модель
2
№
16
Назва деталі
Силіконовий патрубок
Заводський номер
1317.01
Кількість на модель
1
№
17
Назва деталі
Силіконовий патрубок
Заводський номер
1317.02
Кількість на модель
1
№
18
Назва деталі
Силіконовий патрубок
Заводський номер
1317.03
Кількість на модель
2
№
19
Назва деталі
Силіконовий патрубок
Заводський номер
1317.04
Кількість на модель
2
№
20
Назва деталі
Хомут
Заводський номер
НОРМАGBS82,25W2
Кількість на модель
4
№
21
Назва деталі
Хомут
Заводський номер
НОРМАGBS101,25W2
Кількість на модель
8
№
22
Назва деталі
Охолоджувач
Заводський номер
2522Д-1317100-06
Кількість на модель
1
№
25
Назва деталі
Рукав BZPG-Z-10,0
Заводський номер
РукавBZPG-Z-10,0
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення охолоджувача | 2822ДЦ-1317010 | 1 | 1 | |||||
| 1 | Повітропровід | 2822ДЦ-1317600 | 2 | 2 | 1 | |||
| 2 | Повітропровід | 2822ДЦ-1317610 | 1 | 1 | 2 | |||
| 3 | Повітропровід | 2822ДЦ-1317620-Б | 1 | 1 | 3 | |||
| 4 | Патрубок | 2822ДЦ-1317910 | 1 | 1 | 4 | |||
| 5 | Кришка | 2822ДЦ-1301901 | 1 | 1 | 5 | |||
| 6 | Кільце | 2822ДЦ-1317001 | 1 | 1 | 6 | |||
| 7 | Скоба | 2822ДЦ-1317121 | 1 | 1 | 7 | |||
| 8 | Втулка | 3022-1317001 | 4 | 4 | 8 | |||
| 9 | Болт M- x | БолтМ6-6gх14.88.35.019 | 4 | 4 | 9 | |||
| 10 | Болт M- x | БолтМ8-6gх55.88.35.019 | 4 | 4 | 10 | |||
| 11 | гвинт | БолтМ8-6gх20.88.35.019 | 4 | 4 | 11 | |||
| 12 | Гайка | ГайкаМ8-6Н.6.019 | 8 | 8 | 12 | |||
| 13 | Диск | ШайбаС6.01.019 | 4 | 4 | 13 | |||
| 14 | Шайба | ШайбаС8.01.019 | 10 | 10 | 14 | |||
| 15 | Диск 8T | Шайба8Т | 10 | 10 | 15 | |||
| 16 | Пробка - КГ 1/4dm. А12.019 | Пробка-КГ1/4dm.А12.019 | 2 | 2 | 16 | |||
| 17 | Силіконовий патрубок | 1317.01 | 1 | 1 | 17 | |||
| 18 | Силіконовий патрубок | 1317.02 | 1 | 1 | 18 | |||
| 19 | Силіконовий патрубок | 1317.03 | 2 | 2 | 19 | |||
| 20 | Силіконовий патрубок | 1317.04 | 2 | 2 | 20 | |||
| 21 | Хомут | НОРМАGBS82,25W2 | 4 | 4 | 21 | |||
| 22 | Хомут | НОРМАGBS101,25W2 | 8 | 8 | 22 | |||
| 25 | Охолоджувач | 2522Д-1317100-06 | 1 | 1 | 25 | |||
| 30 | Рукав BZPG-Z-10,0 | РукавBZPG-Z-10,0 | 1 | 1 | 30 |
