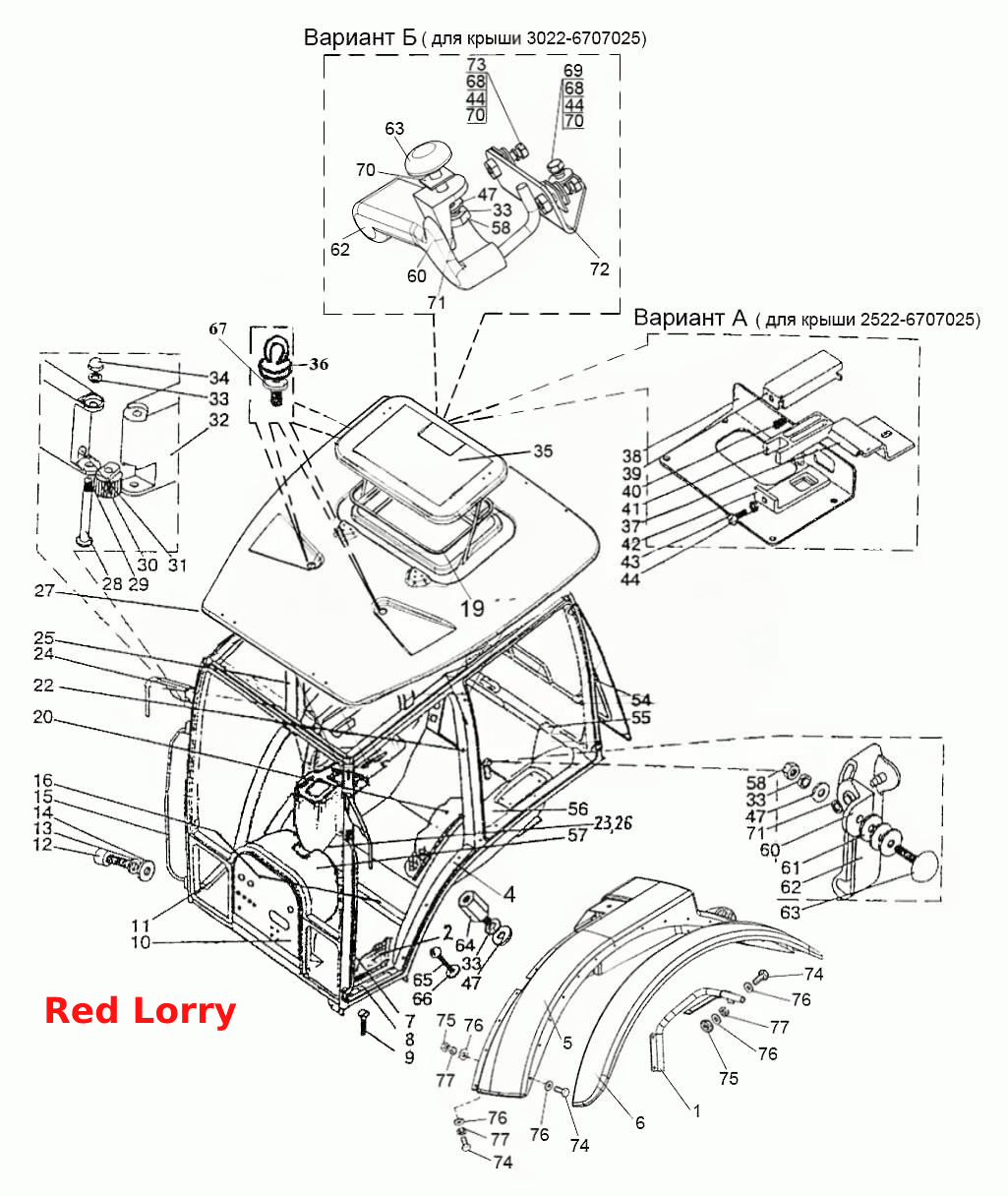

Кабіна. Задні крила
100%
Назва деталі
Кабіна в зборі
Заводський номер
2522-6700010
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
2522-8404020
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
2522-8404020-01
Кількість на модель
1
№
1
Назва деталі
Килимок
Заводський номер
2522-6702333
Кількість на модель
1
№
2
Назва деталі
Каркас
Заводський номер
2522-6700015
Кількість на модель
1
№
3
Назва деталі
Накладка
Заводський номер
2522-6702330
Кількість на модель
1
№
4
Назва деталі
Крило
Заводський номер
4520-8404011
Кількість на модель
1
№
5
Назва деталі
Крило
Заводський номер
4520-8404011-01
Кількість на модель
1
№
5
Назва деталі
Розширювач
Заводський номер
4520-8404012-01
Кількість на модель
1
№
6
Назва деталі
Розширювач
Заводський номер
4520-8404012
Кількість на модель
1
№
6
Назва деталі
Поручень
Заводський номер
2522-6703115-Б-01
Кількість на модель
1
№
7
Назва деталі
Лівий притиск
Заводський номер
2522-6702001
Кількість на модель
1
№
8
Назва деталі
Притиск
Заводський номер
2522-6702001-01
Кількість на модель
1
№
8
Назва деталі
Гвинт ВМ6-6gx16.58.019
Заводський номер
ВинтВМ6-6gx16.58.019
Кількість на модель
4
№
9
Назва деталі
Прокладка
Заводський номер
2522-6703031
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
2522-6703032
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
2522-6703033
Кількість на модель
1
№
10
Назва деталі
Гвинт ВМ10-6gx35.88
Заводський номер
ВинтВМ10-6gx35.88
Кількість на модель
4
№
12
Назва деталі
Диск S__NT__0__
Заводський номер
ШайбаС10.01.019
Кількість на модель
4
№
13
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
4
№
14
Назва деталі
Поручень
Заводський номер
2522-6703115-Б
Кількість на модель
1
№
15
Назва деталі
Притиск
Заводський номер
2522-6702466
Кількість на модель
1
№
16
Назва деталі
Килимок
Заводський номер
2522-6702319
Кількість на модель
1
№
20
Назва деталі
Накладка
Заводський номер
Л2522-6701070-Б
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
2522-6702478
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
2522-8201200
Кількість на модель
2
№
24
Назва деталі
Накладка
Заводський номер
2523-6701076
Кількість на модель
1
№
25
Назва деталі
Накладка
Заводський номер
2523-6701076-Б
Кількість на модель
1
№
25
Назва деталі
Пластина
Заводський номер
2522-6702479
Кількість на модель
1
№
26
Назва деталі
Дах
Заводський номер
2522-6707025
Кількість на модель
1
№
27
Назва деталі
Дах
Заводський номер
3022-6707025
Кількість на модель
1
№
27
Назва деталі
Гвинт
Заводський номер
2522-8201219
Кількість на модель
2
№
28
Назва деталі
Кронштейн
Заводський номер
2522-8201205
Кількість на модель
2
№
29
Назва деталі
Валик
Заводський номер
2522-8201204
Кількість на модель
2
№
30
Назва деталі
Фіксатор
Заводський номер
2522-8201211
Кількість на модель
2
№
31
Назва деталі
Кронштейн
Заводський номер
2522-8201210
Кількість на модель
2
№
32
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
7
№
33
Назва деталі
Гайка
Заводський номер
2522-6708029
Кількість на модель
2
№
34
Назва деталі
Люк
Заводський номер
2522-6707040
Кількість на модель
1
№
35
Назва деталі
Люк
Заводський номер
3022-6707040
Кількість на модель
1
№
35
Назва деталі
Болт обода
Заводський номер
2522-6707033
Кількість на модель
3
№
36
Назва деталі
Кронштейн
Заводський номер
822-6707051
Кількість на модель
1
№
37
Назва деталі
Панель
Заводський номер
822-6707064
Кількість на модель
1
№
38
Назва деталі
Кришка
Заводський номер
822-6707066
Кількість на модель
1
№
39
Назва деталі
Пружина
Заводський номер
55-17-27
Кількість на модель
1
№
40
Назва деталі
Зачеп
Заводський номер
822-6707061
Кількість на модель
1
№
41
Назва деталі
Кронштейн
Заводський номер
822-6707067
Кількість на модель
1
№
42
Назва деталі
Гвинт В.М6-6gx10.58.019
Заводський номер
ВинтВ.М6-6gx10.58.019
Кількість на модель
1
№
43
Назва деталі
Диск
Заводський номер
ШайбаС6.01.019
Кількість на модель
4
№
44
Назва деталі
Шайба
Заводський номер
ШайбаС8.01.019
Кількість на модель
5
№
47
Назва деталі
Пневмопідйомник
Заводський номер
21054
Кількість на модель
3
№
54
Назва деталі
Накладка
Заводський номер
Л2522-6702320-01
Кількість на модель
1
№
55
Назва деталі
Панель
Заводський номер
Л2522-6702335-01
Кількість на модель
1
№
56
Назва деталі
Облицювання
Заводський номер
2522-6700300-А
Кількість на модель
1
№
57
Назва деталі
Гайка
Заводський номер
ГайкаМ8-6Н.6.019
Кількість на модель
3
№
58
Назва деталі
Кронштейн
Заводський номер
822-6708152
Кількість на модель
3
№
60
Назва деталі
Прокладка
Заводський номер
806708904
Кількість на модель
6
№
61
Назва деталі
Ліва рукоятка
Заводський номер
2522-6708160
Кількість на модель
1
№
62
Назва деталі
Права рукоятка
Заводський номер
2522-6708160-01
Кількість на модель
2
№
62
Назва деталі
Гвинт
Заводський номер
2522-6708165
Кількість на модель
3
№
63
Назва деталі
Втулка
Заводський номер
2522-6708032
Кількість на модель
2
№
64
Назва деталі
Гвинт ВМ6-6gx20.58.019
Заводський номер
ВинтВМ6-6gx20.58.019
Кількість на модель
4
№
65
Назва деталі
Диск
Заводський номер
2522-6700018
Кількість на модель
4
№
66
Назва деталі
Диск
Заводський номер
2522-6707081
Кількість на модель
3
№
67
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
3
№
68
Назва деталі
Болт M6-6gх30.88.35.019
Заводський номер
БолтМ6-6gх30.88.35.019
Кількість на модель
1
№
69
Назва деталі
Прокладка
Заводський номер
923-6707086
Кількість на модель
4
№
70
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба5.65Г.07.6
Кількість на модель
3
№
71
Назва деталі
Кронштейн
Заводський номер
3022-6707055
Кількість на модель
1
№
72
Назва деталі
гвинт
Заводський номер
БолтМ6-6gх20.88.35.019
Кількість на модель
2
№
73
Назва деталі
гвинт
Заводський номер
БолтМ8-6gх35.88.35.019
Кількість на модель
54
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кабіна в зборі | 2522-6700010 | 1 | 1 | |||||
| 1 | Кронштейн | 2522-8404020 | 1 | 1 | 1 | |||
| 1 | Кронштейн | 2522-8404020-01 | 1 | 1 | 1 | |||
| 2 | Килимок | 2522-6702333 | 1 | 1 | 2 | |||
| 3 | Каркас | 2522-6700015 | 1 | 1 | 3 | |||
| 4 | Накладка | 2522-6702330 | 1 | 1 | 4 | |||
| 5 | Крило | 4520-8404011 | 1 | 1 | 5 | |||
| 5 | Крило | 4520-8404011-01 | 1 | 1 | 5 | |||
| 6 | Розширювач | 4520-8404012-01 | 1 | 1 | 6 | |||
| 6 | Розширювач | 4520-8404012 | 1 | 1 | 6 | |||
| 7 | Поручень | 2522-6703115-Б-01 | 1 | 1 | 7 | |||
| 8 | Лівий притиск | 2522-6702001 | 1 | 1 | 8 | |||
| 8 | Притиск | 2522-6702001-01 | 1 | 1 | 8 | |||
| 9 | Гвинт ВМ6-6gx16.58.019 | ВинтВМ6-6gx16.58.019 | 4 | 4 | 9 | |||
| 10 | Прокладка | 2522-6703031 | 1 | 1 | 10 | |||
| 10 | Прокладка | 2522-6703032 | 1 | 1 | 10 | |||
| 10 | Прокладка | 2522-6703033 | 1 | 1 | 10 | |||
| 12 | Гвинт ВМ10-6gx35.88 | ВинтВМ10-6gx35.88 | 4 | 4 | 12 | |||
| 13 | Диск S__NT__0__ | ШайбаС10.01.019 | 4 | 4 | 13 | |||
| 14 | Диск | Шайба10.ОТ | 4 | 4 | 14 | |||
| 15 | Поручень | 2522-6703115-Б | 1 | 1 | 15 | |||
| 16 | Притиск | 2522-6702466 | 1 | 1 | 16 | |||
| 20 | Килимок | 2522-6702319 | 1 | 1 | 20 | |||
| 22 | Накладка | Л2522-6701070-Б | 1 | 1 | 22 | |||
| 23 | Прокладка | 2522-6702478 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 2522-8201200 | 2 | 2 | 24 | |||
| 25 | Накладка | 2523-6701076 | 1 | 1 | 25 | |||
| 25 | Накладка | 2523-6701076-Б | 1 | 1 | 25 | |||
| 26 | Пластина | 2522-6702479 | 1 | 1 | 26 | |||
| 27 | Дах | 2522-6707025 | 1 | 1 | 27 | |||
| 27 | Дах | 3022-6707025 | 1 | 1 | 27 | |||
| 28 | Гвинт | 2522-8201219 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 2522-8201205 | 2 | 2 | 29 | |||
| 30 | Валик | 2522-8201204 | 2 | 2 | 30 | |||
| 31 | Фіксатор | 2522-8201211 | 2 | 2 | 31 | |||
| 32 | Кронштейн | 2522-8201210 | 2 | 2 | 32 | |||
| 33 | Диск 8T | Шайба8Т | 7 | 7 | 33 | |||
| 34 | Гайка | 2522-6708029 | 2 | 2 | 34 | |||
| 35 | Люк | 2522-6707040 | 1 | 1 | 35 | |||
| 35 | Люк | 3022-6707040 | 1 | 1 | 35 | |||
| 36 | Болт обода | 2522-6707033 | 3 | 3 | 36 | |||
| 37 | Кронштейн | 822-6707051 | 1 | 1 | 37 | |||
| 38 | Панель | 822-6707064 | 1 | 1 | 38 | |||
| 39 | Кришка | 822-6707066 | 1 | 1 | 39 | |||
| 40 | Пружина | 55-17-27 | 1 | 1 | 40 | |||
| 41 | Зачеп | 822-6707061 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 822-6707067 | 1 | 1 | 42 | |||
| 43 | Гвинт В.М6-6gx10.58.019 | ВинтВ.М6-6gx10.58.019 | 1 | 1 | 43 | |||
| 44 | Диск | ШайбаС6.01.019 | 4 | 4 | 44 | |||
| 47 | Шайба | ШайбаС8.01.019 | 5 | 5 | 47 | |||
| 54 | Пневмопідйомник | 21054 | 3 | 3 | 54 | |||
| 55 | Накладка | Л2522-6702320-01 | 1 | 1 | 55 | |||
| 56 | Панель | Л2522-6702335-01 | 1 | 1 | 56 | |||
| 57 | Облицювання | 2522-6700300-А | 1 | 1 | 57 | |||
| 58 | Гайка | ГайкаМ8-6Н.6.019 | 3 | 3 | 58 | |||
| 60 | Кронштейн | 822-6708152 | 3 | 3 | 60 | |||
| 61 | Прокладка | 806708904 | 6 | 6 | 61 | |||
| 62 | Ліва рукоятка | 2522-6708160 | 1 | 1 | 62 | |||
| 62 | Права рукоятка | 2522-6708160-01 | 2 | 2 | 62 | |||
| 63 | Гвинт | 2522-6708165 | 3 | 3 | 63 | |||
| 64 | Втулка | 2522-6708032 | 2 | 2 | 64 | |||
| 65 | Гвинт ВМ6-6gx20.58.019 | ВинтВМ6-6gx20.58.019 | 4 | 4 | 65 | |||
| 66 | Диск | 2522-6700018 | 4 | 4 | 66 | |||
| 67 | Диск | 2522-6707081 | 3 | 3 | 67 | |||
| 68 | Диск | Шайба6Т | 3 | 3 | 68 | |||
| 69 | Болт M6-6gх30.88.35.019 | БолтМ6-6gх30.88.35.019 | 1 | 1 | 69 | |||
| 70 | Прокладка | 923-6707086 | 4 | 4 | 70 | |||
| 71 | Диск __NT__0__G.__NT__1__ | Шайба5.65Г.07.6 | 3 | 3 | 71 | |||
| 72 | Кронштейн | 3022-6707055 | 1 | 1 | 72 | |||
| 73 | гвинт | БолтМ6-6gх20.88.35.019 | 2 | 2 | 73 | |||
| 74 | гвинт | БолтМ8-6gх35.88.35.019 | 54 | 54 | 74 |
