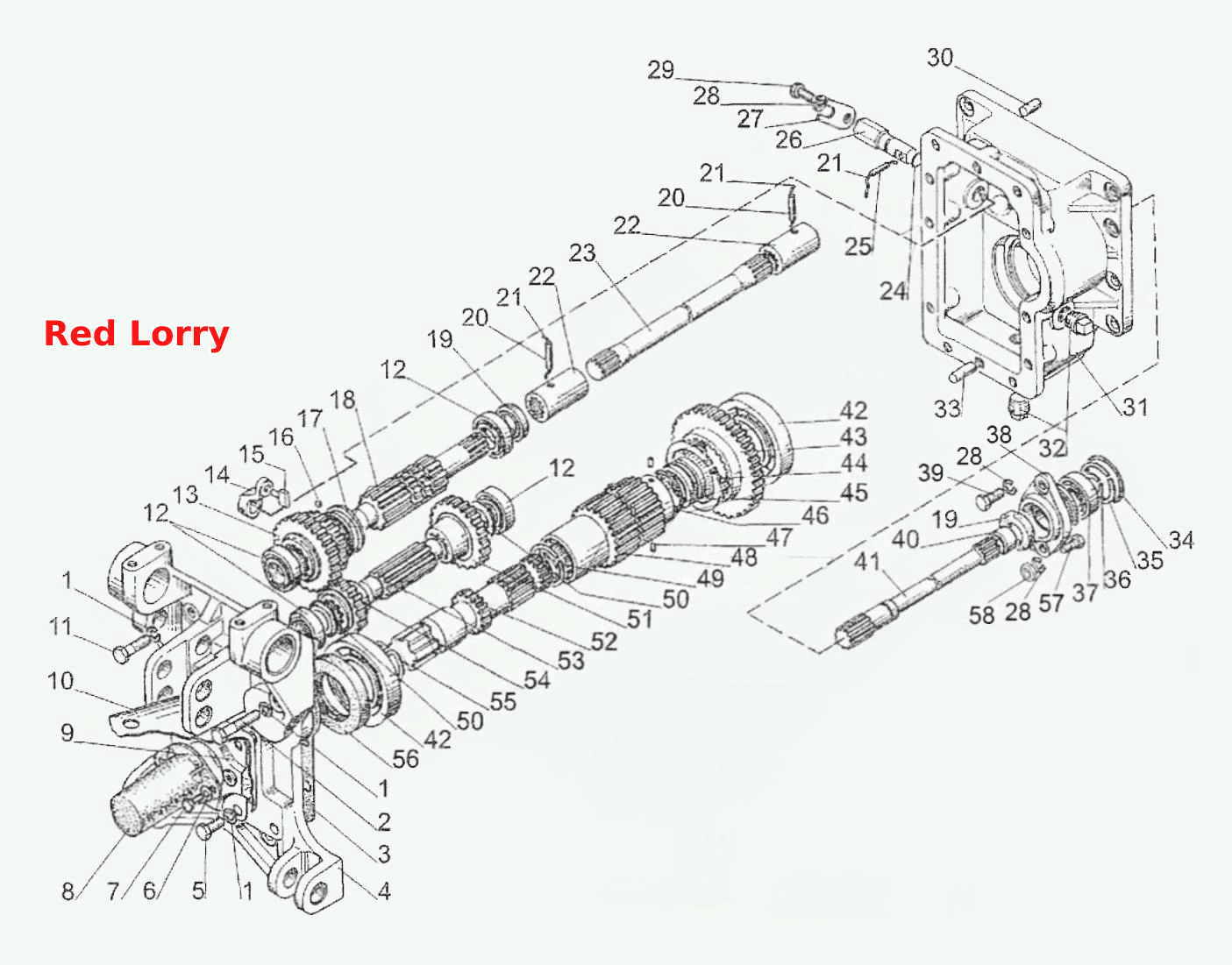

Передній вал відбору потужності
100%
Назва деталі
Редуктор переднього ВВП
Заводський номер
220-4209015
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
220-2800135
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
22
№
1
Назва деталі
гвинт
Заводський номер
М12-6gх60.88.35.019
Кількість на модель
6
№
2
Назва деталі
Прокладка
Заводський номер
220-4209018
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
220-2401021-01
Кількість на модель
1
№
4
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12-6gх25.88.35.019
Кількість на модель
4
№
5
Назва деталі
Диск
Заводський номер
С8.01.019
Кількість на модель
2
№
6
Назва деталі
гвинт
Заводський номер
М8-6gх16.88.35.019
Кількість на модель
2
№
7
Назва деталі
Ковпак
Заводський номер
50-4201065-A
Кількість на модель
1
№
8
Назва деталі
Плита
Заводський номер
220-4202030
Кількість на модель
1
№
9
Назва деталі
Кожух
Заводський номер
220-4202061-А
Кількість на модель
1
№
10
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12-6gх40.88.35.019
Кількість на модель
12
№
11
Назва деталі
Шарикоподшипник
Заводський номер
205К
Кількість на модель
4
№
12
Назва деталі
Шестерня
Заводський номер
220-4209012
Кількість на модель
1
№
13
Назва деталі
Шестерня
Заводський номер
220-4209020
Кількість на модель
1
№
13
Назва деталі
Важіль
Заводський номер
220-4216023
Кількість на модель
1
№
14
Назва деталі
Сухарик
Заводський номер
05-4212013
Кількість на модель
1
№
15
Назва деталі
Партнер
Заводський номер
7,938-100
Кількість на модель
2
№
16
Назва деталі
Кільце
Заводський номер
А61.03.002
Кількість на модель
1
№
17
Назва деталі
Вал
Заводський номер
220-4209016
Кількість на модель
1
№
18
Назва деталі
Манжета
Заводський номер
2.2-25х42-1
Кількість на модель
2
№
19
Назва деталі
Штифт
Заводський номер
А.6х35.65Г
Кількість на модель
2
№
20
Назва деталі
Дріт
Заводський номер
1,0-О-С
Кількість на модель
3
№
21
Назва деталі
Втулка
Заводський номер
220-4209026
Кількість на модель
2
№
22
Назва деталі
Вал
Заводський номер
220-4209027-01
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
013-017-25-2-2
Кількість на модель
1
№
24
Назва деталі
Штифт
Заводський номер
70-4202431
Кількість на модель
1
№
25
Назва деталі
Валик
Заводський номер
220-4216021-Б
Кількість на модель
1
№
26
Назва деталі
Пластина
Заводський номер
220-4216026
Кількість на модель
1
№
27
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
3
№
28
Назва деталі
Болт
Заводський номер
М8-6gх25.88.35.019
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
Штифт2.10х25
Кількість на модель
2
№
30
Назва деталі
Корпус
Заводський номер
220-4209011
Кількість на модель
1
№
31
Назва деталі
Затор
Заводський номер
ПККГ3/4dm
Кількість на модель
2
№
32
Назва деталі
Штифт
Заводський номер
52-2308094
Кількість на модель
2
№
33
Назва деталі
Кільце
Заводський номер
055-060-30-2-4
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
С47
Кількість на модель
1
№
35
Назва деталі
Кільце
Заводський номер
С20
Кількість на модель
1
№
36
Назва деталі
Подшипник
Заводський номер
204А
Кількість на модель
1
№
37
Назва деталі
Обойма
Заводський номер
220-2800136
Кількість на модель
1
№
38
Назва деталі
Втулка
Заводський номер
220-2800032
Кількість на модель
1
№
40
Назва деталі
Вал
Заводський номер
220-2800031-Б
Кількість на модель
1
№
41
Назва деталі
Подшипник
Заводський номер
112
Кількість на модель
2
№
42
Назва деталі
Шестерня
Заводський номер
220-4209024
Кількість на модель
1
№
43
Назва деталі
Кільце
Заводський номер
2С70
Кількість на модель
1
№
44
Назва деталі
Заглушка
Заводський номер
220-4202023
Кількість на модель
1
№
45
Назва деталі
Кільце
Заводський номер
045-050-30-2-2
Кількість на модель
1
№
46
Назва деталі
Штифт
Заводський номер
Штифт2.5х10
Кількість на модель
2
№
47
Назва деталі
Вал
Заводський номер
220-4202021
Кількість на модель
1
№
48
Назва деталі
Кільце
Заводський номер
С45
Кількість на модель
1
№
49
Назва деталі
Диск
Заводський номер
220-4209019
Кількість на модель
2
№
50
Назва деталі
Шестерня
Заводський номер
220-4209013
Кількість на модель
1
№
51
Назва деталі
Хвостовик
Заводський номер
220-4202022-01
Кількість на модель
1
№
52
Назва деталі
Вал
Заводський номер
220-4209017
Кількість на модель
1
№
53
Назва деталі
Шестерня
Заводський номер
220-4209014
Кількість на модель
1
№
54
Назва деталі
Стопорне кільце
Заводський номер
220-4202027
Кількість на модель
1
№
55
Назва деталі
Манжета
Заводський номер
2.2-60х85-1
Кількість на модель
1
№
56
Назва деталі
Гвинт
Заводський номер
В.М8-6gх25.58.019
Кількість на модель
1
№
57
Назва деталі
Гайка
Заводський номер
М8-6Н.6.019
Кількість на модель
1
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор переднього ВВП | 220-4209015 | 1 | 1 | |||||
| Вал | 220-2800135 | 1 | 1 | |||||
| 1 | Диск | Шайба12.ОТ | 22 | 22 | 1 | |||
| 2 | гвинт | М12-6gх60.88.35.019 | 6 | 6 | 2 | |||
| 3 | Прокладка | 220-4209018 | 1 | 1 | 3 | |||
| 4 | Кришка | 220-2401021-01 | 1 | 1 | 4 | |||
| 5 | Болт ГОСТ 7796-70 | М12-6gх25.88.35.019 | 4 | 4 | 5 | |||
| 6 | Диск | С8.01.019 | 2 | 2 | 6 | |||
| 7 | гвинт | М8-6gх16.88.35.019 | 2 | 2 | 7 | |||
| 8 | Ковпак | 50-4201065-A | 1 | 1 | 8 | |||
| 9 | Плита | 220-4202030 | 1 | 1 | 9 | |||
| 10 | Кожух | 220-4202061-А | 1 | 1 | 10 | |||
| 11 | Болт ГОСТ 7796-70 | М12-6gх40.88.35.019 | 12 | 12 | 11 | |||
| 12 | Шарикоподшипник | 205К | 4 | 4 | 12 | |||
| 13 | Шестерня | 220-4209012 | 1 | 1 | 13 | |||
| 13 | Шестерня | 220-4209020 | 1 | 1 | 13 | |||
| 14 | Важіль | 220-4216023 | 1 | 1 | 14 | |||
| 15 | Сухарик | 05-4212013 | 1 | 1 | 15 | |||
| 16 | Партнер | 7,938-100 | 2 | 2 | 16 | |||
| 17 | Кільце | А61.03.002 | 1 | 1 | 17 | |||
| 18 | Вал | 220-4209016 | 1 | 1 | 18 | |||
| 19 | Манжета | 2.2-25х42-1 | 2 | 2 | 19 | |||
| 20 | Штифт | А.6х35.65Г | 2 | 2 | 20 | |||
| 21 | Дріт | 1,0-О-С | 3 | 3 | 21 | |||
| 22 | Втулка | 220-4209026 | 2 | 2 | 22 | |||
| 23 | Вал | 220-4209027-01 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 013-017-25-2-2 | 1 | 1 | 24 | |||
| 25 | Штифт | 70-4202431 | 1 | 1 | 25 | |||
| 26 | Валик | 220-4216021-Б | 1 | 1 | 26 | |||
| 27 | Пластина | 220-4216026 | 1 | 1 | 27 | |||
| 28 | Диск 8T | Шайба8Т | 3 | 3 | 28 | |||
| 29 | Болт | М8-6gх25.88.35.019 | 1 | 1 | 29 | |||
| 30 | Штифт | Штифт2.10х25 | 2 | 2 | 30 | |||
| 31 | Корпус | 220-4209011 | 1 | 1 | 31 | |||
| 32 | Затор | ПККГ3/4dm | 2 | 2 | 32 | |||
| 33 | Штифт | 52-2308094 | 2 | 2 | 33 | |||
| 34 | Кільце | 055-060-30-2-4 | 1 | 1 | 34 | |||
| 35 | Кільце | С47 | 1 | 1 | 35 | |||
| 36 | Кільце | С20 | 1 | 1 | 36 | |||
| 37 | Подшипник | 204А | 1 | 1 | 37 | |||
| 38 | Обойма | 220-2800136 | 1 | 1 | 38 | |||
| 40 | Втулка | 220-2800032 | 1 | 1 | 40 | |||
| 41 | Вал | 220-2800031-Б | 1 | 1 | 41 | |||
| 42 | Подшипник | 112 | 2 | 2 | 42 | |||
| 43 | Шестерня | 220-4209024 | 1 | 1 | 43 | |||
| 44 | Кільце | 2С70 | 1 | 1 | 44 | |||
| 45 | Заглушка | 220-4202023 | 1 | 1 | 45 | |||
| 46 | Кільце | 045-050-30-2-2 | 1 | 1 | 46 | |||
| 47 | Штифт | Штифт2.5х10 | 2 | 2 | 47 | |||
| 48 | Вал | 220-4202021 | 1 | 1 | 48 | |||
| 49 | Кільце | С45 | 1 | 1 | 49 | |||
| 50 | Диск | 220-4209019 | 2 | 2 | 50 | |||
| 51 | Шестерня | 220-4209013 | 1 | 1 | 51 | |||
| 52 | Хвостовик | 220-4202022-01 | 1 | 1 | 52 | |||
| 53 | Вал | 220-4209017 | 1 | 1 | 53 | |||
| 54 | Шестерня | 220-4209014 | 1 | 1 | 54 | |||
| 55 | Стопорне кільце | 220-4202027 | 1 | 1 | 55 | |||
| 56 | Манжета | 2.2-60х85-1 | 1 | 1 | 56 | |||
| 57 | Гвинт | В.М8-6gх25.58.019 | 1 | 1 | 57 | |||
| 58 | Гайка | М8-6Н.6.019 | 1 | 1 | 58 |
