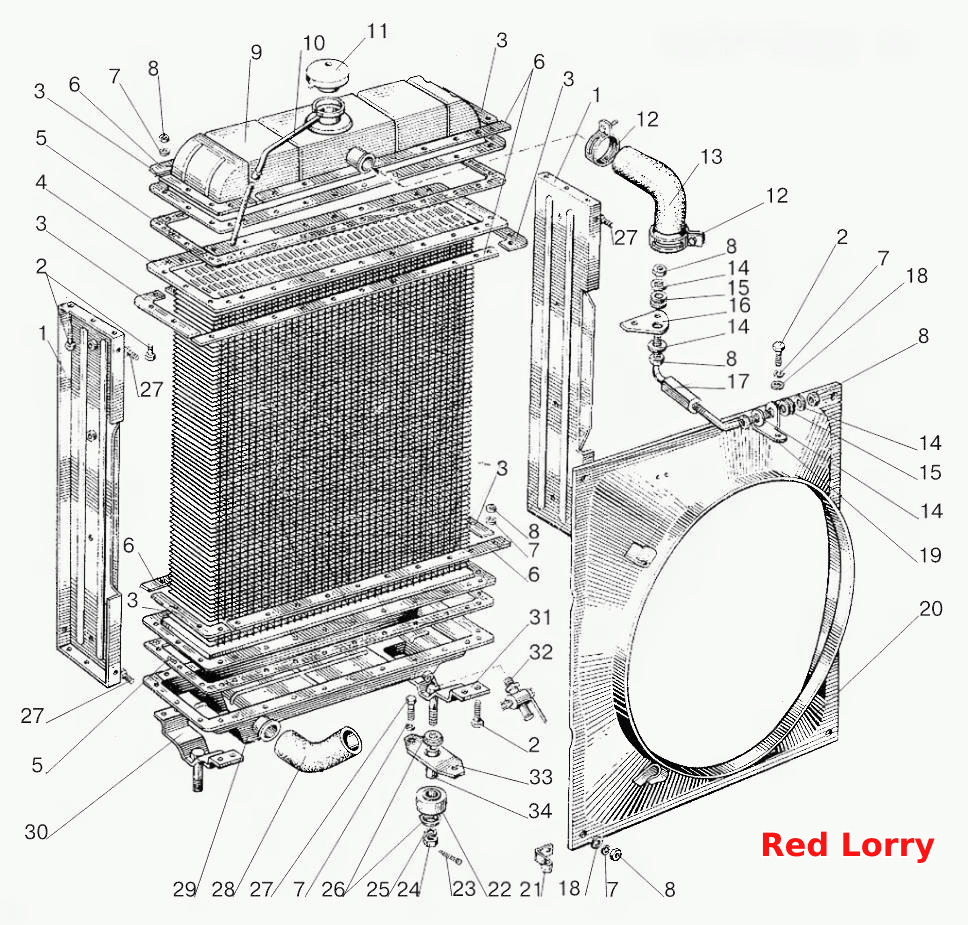

Водяний радіатор. Кріплення радіатора
100%
Назва деталі
Радіатор для води
Заводський номер
70У.13.01.010
Кількість на модель
1
№
Назва деталі
Водяний радіатор
Заводський номер
70У.13.01.015
Кількість на модель
1
№
Назва деталі
Опора радіатора
Заводський номер
70У.13.01.126-1
Кількість на модель
2
№
1
Назва деталі
гвинт
Заводський номер
М8x25
Кількість на модель
56
№
2
Назва деталі
Кутова накладка
Заводський номер
70У.13.01.255
Кількість на модель
8
№
3
Назва деталі
Серцевина радіатора
Заводський номер
70У.13.01.020
Кількість на модель
1
№
4
Назва деталі
Серцевина радіатора
Заводський номер
70У.13.01.021
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
70У.13.01.169
Кількість на модель
2
№
5
Назва деталі
Накладка
Заводський номер
70У.13.01.256
Кількість на модель
8
№
6
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
64
№
7
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
64
№
8
Назва деталі
Верхній бак
Заводський номер
70У.13.01.055-7
Кількість на модель
1
№
9
Назва деталі
Паровідвідна трубка
Заводський номер
70-1301158
Кількість на модель
1
№
10
Назва деталі
Кришка типу 1
Заводський номер
А21.01.270
Кількість на модель
1
№
11
Назва деталі
Хомут
Заводський номер
xС-46
Кількість на модель
4
№
12
Назва деталі
Шланг
Заводський номер
70-1303001
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
ШЧ8
Кількість на модель
4
№
14
Назва деталі
Амортизатор
Заводський номер
85-1302071
Кількість на модель
2
№
15
Назва деталі
Кронштейн
Заводський номер
85-1302072
Кількість на модель
1
№
16
Назва деталі
Розтяжка
Заводський номер
85-1302030
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
80-1302012
Кількість на модель
1
№
19
Назва деталі
Кожух
Заводський номер
70-1309080
Кількість на модель
1
№
20
Назва деталі
Хомутик
Заводський номер
48-1104016
Кількість на модель
1
№
21
Назва деталі
Амортизатор
Заводський номер
70У.13.02.018
Кількість на модель
2
№
22
Назва деталі
Шплінт
Заводський номер
3,2x18
Кількість на модель
2
№
23
Назва деталі
Горіх
Заводський номер
М12
Кількість на модель
2
№
24
Назва деталі
Диск
Заводський номер
ШП12
Кількість на модель
4
№
25
Назва деталі
Диск
Заводський номер
ШЧ12
Кількість на модель
4
№
26
Назва деталі
гвинт
Заводський номер
М8x16
Кількість на модель
8
№
27
Назва деталі
Шланг
Заводський номер
50-1303062-Б2
Кількість на модель
1
№
28
Назва деталі
Нижній бак
Заводський номер
70У.13.01.075
Кількість на модель
1
№
29
Назва деталі
Ліва опора
Заводський номер
70У.13.01.190
Кількість на модель
1
№
30
Назва деталі
Права опора
Заводський номер
70У.13.01.180
Кількість на модель
1
№
31
Назва деталі
Крейн П.С.
Заводський номер
Кр2-1305000
Кількість на модель
1
№
32
Назва деталі
Планка
Заводський номер
70У.13.02.016
Кількість на модель
2
№
33
Назва деталі
Втулка
Заводський номер
70У.13.02.015
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Радіатор для води | 70У.13.01.010 | 1 | 1 | |||||
| Водяний радіатор | 70У.13.01.015 | 1 | 1 | |||||
| 1 | Опора радіатора | 70У.13.01.126-1 | 2 | 2 | 1 | |||
| 2 | гвинт | М8x25 | 56 | 56 | 2 | |||
| 3 | Кутова накладка | 70У.13.01.255 | 8 | 8 | 3 | |||
| 4 | Серцевина радіатора | 70У.13.01.020 | 1 | 1 | 4 | |||
| 4 | Серцевина радіатора | 70У.13.01.021 | 1 | 1 | 4 | |||
| 5 | Прокладка | 70У.13.01.169 | 2 | 2 | 5 | |||
| 6 | Накладка | 70У.13.01.256 | 8 | 8 | 6 | |||
| 7 | Диск | ШП8 | 64 | 64 | 7 | |||
| 8 | Гайка | М8 | 64 | 64 | 8 | |||
| 9 | Верхній бак | 70У.13.01.055-7 | 1 | 1 | 9 | |||
| 10 | Паровідвідна трубка | 70-1301158 | 1 | 1 | 10 | |||
| 11 | Кришка типу 1 | А21.01.270 | 1 | 1 | 11 | |||
| 12 | Хомут | xС-46 | 4 | 4 | 12 | |||
| 13 | Шланг | 70-1303001 | 1 | 1 | 13 | |||
| 14 | Диск | ШЧ8 | 4 | 4 | 14 | |||
| 15 | Амортизатор | 85-1302071 | 2 | 2 | 15 | |||
| 16 | Кронштейн | 85-1302072 | 1 | 1 | 16 | |||
| 17 | Розтяжка | 85-1302030 | 1 | 1 | 17 | |||
| 19 | Кронштейн | 80-1302012 | 1 | 1 | 19 | |||
| 20 | Кожух | 70-1309080 | 1 | 1 | 20 | |||
| 21 | Хомутик | 48-1104016 | 1 | 1 | 21 | |||
| 22 | Амортизатор | 70У.13.02.018 | 2 | 2 | 22 | |||
| 23 | Шплінт | 3,2x18 | 2 | 2 | 23 | |||
| 24 | Горіх | М12 | 2 | 2 | 24 | |||
| 25 | Диск | ШП12 | 4 | 4 | 25 | |||
| 26 | Диск | ШЧ12 | 4 | 4 | 26 | |||
| 27 | гвинт | М8x16 | 8 | 8 | 27 | |||
| 28 | Шланг | 50-1303062-Б2 | 1 | 1 | 28 | |||
| 29 | Нижній бак | 70У.13.01.075 | 1 | 1 | 29 | |||
| 30 | Ліва опора | 70У.13.01.190 | 1 | 1 | 30 | |||
| 31 | Права опора | 70У.13.01.180 | 1 | 1 | 31 | |||
| 32 | Крейн П.С. | Кр2-1305000 | 1 | 1 | 32 | |||
| 33 | Планка | 70У.13.02.016 | 2 | 2 | 33 | |||
| 34 | Втулка | 70У.13.02.015 | 2 | 2 | 34 |
