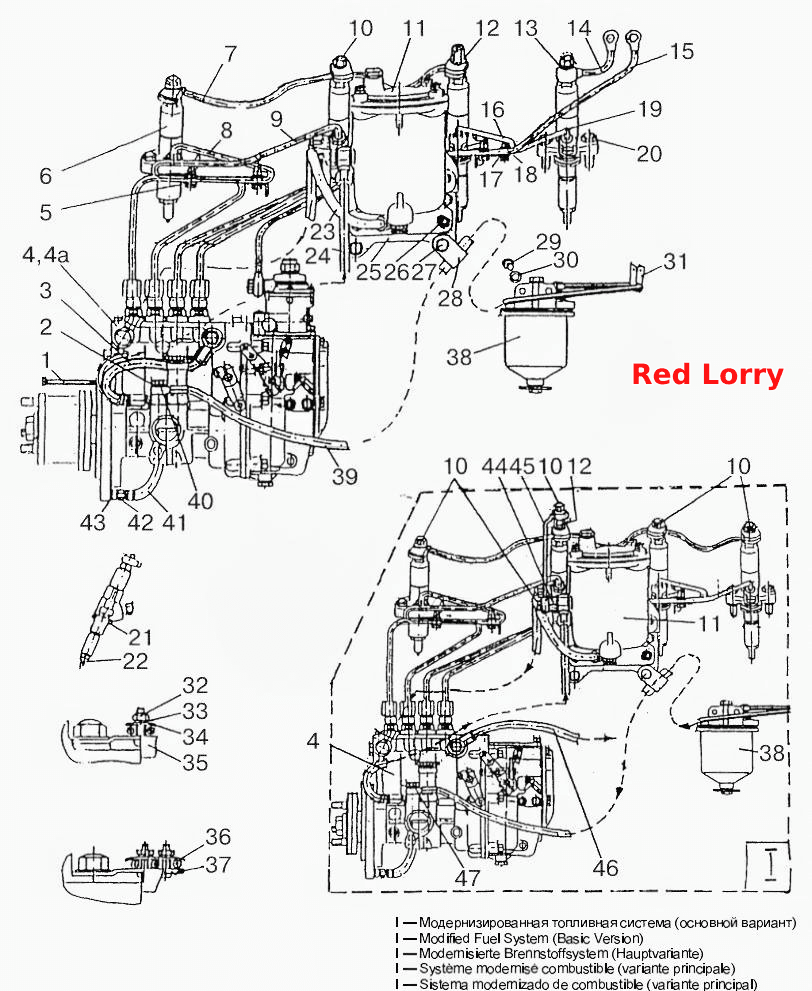

Паливні трубопроводи та установка паливної апаратури
100%
Назва деталі
Болт
Заводський номер
Д18-051-А
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
9
№
Назва деталі
гвинт
Заводський номер
М10x25
Кількість на модель
2
№
Назва деталі
Хомутик
Заводський номер
245-1111104
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
3
№
Назва деталі
гвинт
Заводський номер
М10x30
Кількість на модель
3
№
Назва деталі
Кронштейн
Заводський номер
245-1117060-А
Кількість на модель
1
№
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170
Кількість на модель
1
№
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
Назва деталі
Гайка
Заводський номер
М6
Кількість на модель
5
№
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
5
№
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
Назва деталі
Паливопровід
Заводський номер
80-1101070
Кількість на модель
1
№
Назва деталі
Трубка перепускна
Заводський номер
245-1104360-Д
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
Д18-052
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
260-3509232-01
Кількість на модель
1
№
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
Назва деталі
Болт поворотного косинця
Заводський номер
240-1111103-А
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
240-1104160
Кількість на модель
1
№
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
240-1111115-А
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
240-1111125-А1
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10x35
Кількість на модель
10
№
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-03
Кількість на модель
1
№
Назва деталі
Дренажний трубопровід
Заводський номер
245-1104320-A2-02
Кількість на модель
1
№
Назва деталі
Паливопровід дренажний
Заводський номер
245-1104320-A2
Кількість на модель
1
№
Назва деталі
Форсунка
Заводський номер
171.1112010-01
Кількість на модель
4
№
Назва деталі
Колодка
Заводський номер
240-1111130
Кількість на модель
1
№
Назва деталі
Паливний насос
Заводський номер
PP4M10P1f-3478
Кількість на модель
1
№
Назва деталі
Паливний насос
Заводський номер
PP4M10U1f-3488
Кількість на модель
1
№
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104170-02
Кількість на модель
2
№
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
17
№
Назва деталі
гвинт
Заводський номер
М10x120
Кількість на модель
2
№
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B
Кількість на модель
1
№
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-01
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
4
№
Назва деталі
Колодка
Заводський номер
240-1111106
Кількість на модель
1
№
Назва деталі
Колодка
Заводський номер
240-1111105
Кількість на модель
1
№
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-02
Кількість на модель
1
№
Назва деталі
Трубка пневмокоректора
Заводський номер
245-1104330-Б
Кількість на модель
1
№
Назва деталі
Трубка перепускна
Заводський номер
245-1104350-Б2
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
8
№
Назва деталі
Штуцер
Заводський номер
240-1111112
Кількість на модель
1
№
Назва деталі
Паливний фільтр тонкого очищення
Заводський номер
240-1117010-A
Кількість на модель
1
№
Назва деталі
Паливний насос з масляним трубопроводом
Заводський номер
245-1111025-02
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | Д18-051-А | 1 | 1 | |||||
| Диск | 10.65Г.06 | 9 | 9 | |||||
| гвинт | М10x25 | 2 | 2 | |||||
| Хомутик | 245-1111104 | 2 | 2 | |||||
| Гайка | М10 | 3 | 3 | |||||
| гвинт | М10x30 | 3 | 3 | |||||
| Кронштейн | 245-1117060-А | 1 | 1 | |||||
| Трубка паливна низького тиску | 240-1104170 | 1 | 1 | |||||
| Прокладка- екран | 245-1111020 | 4 | 4 | |||||
| Кільце захисне | 240-1111036-Б1 | 4 | 4 | |||||
| Гайка | М6 | 5 | 5 | |||||
| Диск | 6.65Г.06 | 5 | 5 | |||||
| Колодка | 240-1111114 | 2 | 2 | |||||
| Паливопровід | 80-1101070 | 1 | 1 | |||||
| Трубка перепускна | 245-1104360-Д | 1 | 1 | |||||
| Штуцер | Д18-052 | 1 | 1 | |||||
| Штуцер | 260-3509232-01 | 1 | 1 | |||||
| Нафтопровід | 240-3509150 | 1 | 1 | |||||
| Болт поворотного косинця | 240-1111103-А | 1 | 1 | |||||
| Трубка | 240-1104160 | 1 | 1 | |||||
| Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | |||||
| Кронштейн | 240-1111115-А | 1 | 1 | |||||
| Кронштейн | 240-1111125-А1 | 1 | 1 | |||||
| гвинт | М10x35 | 10 | 10 | |||||
| ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-03 | 1 | 1 | |||||
| Дренажний трубопровід | 245-1104320-A2-02 | 1 | 1 | |||||
| Паливопровід дренажний | 245-1104320-A2 | 1 | 1 | |||||
| Форсунка | 171.1112010-01 | 4 | 4 | |||||
| Колодка | 240-1111130 | 1 | 1 | |||||
| Паливний насос | PP4M10P1f-3478 | 1 | 1 | |||||
| Паливний насос | PP4M10U1f-3488 | 1 | 1 | |||||
| Трубка паливна низького тиску | 240-1104170-02 | 2 | 2 | |||||
| Кільце ущільнювальне | Д18-055-А-01 | 17 | 17 | |||||
| гвинт | М10x120 | 2 | 2 | |||||
| ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B | 1 | 1 | |||||
| ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-01 | 1 | 1 | |||||
| гвинт | 36-1104787 | 4 | 4 | |||||
| Колодка | 240-1111106 | 1 | 1 | |||||
| Колодка | 240-1111105 | 1 | 1 | |||||
| ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-02 | 1 | 1 | |||||
| Трубка пневмокоректора | 245-1104330-Б | 1 | 1 | |||||
| Трубка перепускна | 245-1104350-Б2 | 1 | 1 | |||||
| Прокладка | 36-1104788-01 | 8 | 8 | |||||
| Штуцер | 240-1111112 | 1 | 1 | |||||
| Паливний фільтр тонкого очищення | 240-1117010-A | 1 | 1 | |||||
| Паливний насос з масляним трубопроводом | 245-1111025-02 | 1 | 1 |
