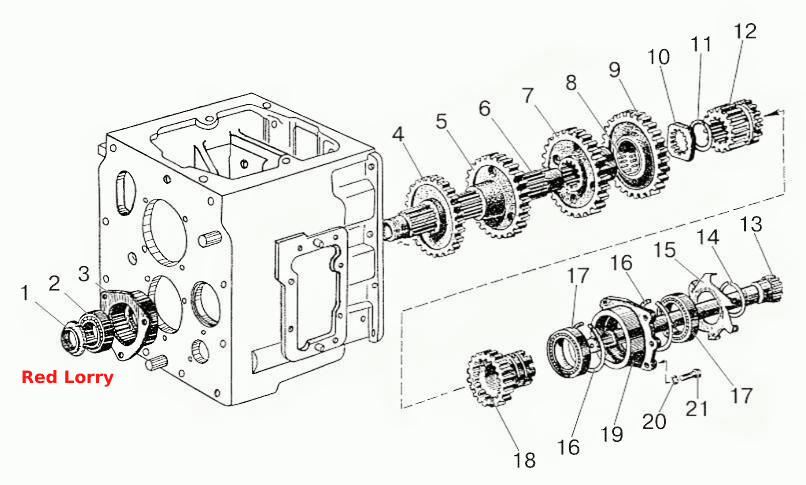

Внутрішній вал. Проміжний вал (800, 820, 890, 892)
100%
Назва деталі
Шестерня
Заводський номер
Ф50-1701065
Кількість на модель
1
№
Назва деталі
Гайка вала
Заводський номер
50-1701181
Кількість на модель
1
№
1
Назва деталі
Подшипник
Заводський номер
60210АУШ1
Кількість на модель
1
№
2
Назва деталі
Гніздо підшипника
Заводський номер
50-1701184
Кількість на модель
1
№
3
Назва деталі
Гніздо підшипника з підшипником у зборі
Заводський номер
50-1701200
Кількість на модель
1
№
3
Назва деталі
Шестерня 5-ї передачі та з. х.
Заводський номер
50-1701218
Кількість на модель
1
№
4
Назва деталі
Шестерня IV передачі
Заводський номер
50-1701216
Кількість на модель
1
№
5
Назва деталі
Проміжний вал
Заводський номер
70-1701182-Б
Кількість на модель
1
№
6
Назва деталі
Шестерня третьої передачі
Заводський номер
50-1701214
Кількість на модель
1
№
7
Назва деталі
Подшипник
Заводський номер
КК72x82x45
Кількість на модель
1
№
8
Назва деталі
Проміжна шестерня
Заводський номер
Ф50-1701056-Б
Кількість на модель
1
№
9
Назва деталі
Опорна шайба
Заводський номер
50-1701183
Кількість на модель
1
№
10
Назва деталі
Упор
Заводський номер
50-1701187
Кількість на модель
1
№
11
Назва деталі
Шестерня 1-го ступеня редуктора
Заводський номер
70-1701196
Кількість на модель
1
№
12
Назва деталі
Внутрішній вал
Заводський номер
50-1701185
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
2В50
Кількість на модель
1
№
14
Назва деталі
Крильчатка
Заводський номер
50-1701401
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
2В115
Кількість на модель
2
№
16
Назва деталі
Подшипник
Заводський номер
12115ЕМУШ1
Кількість на модель
2
№
17
Назва деталі
Шестерня другого ступеня редуктора
Заводський номер
50-1701198-А
Кількість на модель
1
№
18
Назва деталі
Шестерня II ступеня редуктора в зборі
Заводський номер
50-1701190-А
Кількість на модель
1
№
18
Назва деталі
Склянка
Заводський номер
50-1701195
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
ШП12
Кількість на модель
4
№
20
Назва деталі
гвинт
Заводський номер
М12x35
Кількість на модель
4
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня | Ф50-1701065 | 1 | 1 | |||||
| 1 | Гайка вала | 50-1701181 | 1 | 1 | 1 | |||
| 2 | Подшипник | 60210АУШ1 | 1 | 1 | 2 | |||
| 3 | Гніздо підшипника | 50-1701184 | 1 | 1 | 3 | |||
| 3 | Гніздо підшипника з підшипником у зборі | 50-1701200 | 1 | 1 | 3 | |||
| 4 | Шестерня 5-ї передачі та з. х. | 50-1701218 | 1 | 1 | 4 | |||
| 5 | Шестерня IV передачі | 50-1701216 | 1 | 1 | 5 | |||
| 6 | Проміжний вал | 70-1701182-Б | 1 | 1 | 6 | |||
| 7 | Шестерня третьої передачі | 50-1701214 | 1 | 1 | 7 | |||
| 8 | Подшипник | КК72x82x45 | 1 | 1 | 8 | |||
| 9 | Проміжна шестерня | Ф50-1701056-Б | 1 | 1 | 9 | |||
| 10 | Опорна шайба | 50-1701183 | 1 | 1 | 10 | |||
| 11 | Упор | 50-1701187 | 1 | 1 | 11 | |||
| 12 | Шестерня 1-го ступеня редуктора | 70-1701196 | 1 | 1 | 12 | |||
| 13 | Внутрішній вал | 50-1701185 | 1 | 1 | 13 | |||
| 14 | Кільце | 2В50 | 1 | 1 | 14 | |||
| 15 | Крильчатка | 50-1701401 | 1 | 1 | 15 | |||
| 16 | Кільце | 2В115 | 2 | 2 | 16 | |||
| 17 | Подшипник | 12115ЕМУШ1 | 2 | 2 | 17 | |||
| 18 | Шестерня другого ступеня редуктора | 50-1701198-А | 1 | 1 | 18 | |||
| 18 | Шестерня II ступеня редуктора в зборі | 50-1701190-А | 1 | 1 | 18 | |||
| 19 | Склянка | 50-1701195 | 1 | 1 | 19 | |||
| 20 | Диск | ШП12 | 4 | 4 | 20 | |||
| 21 | гвинт | М12x35 | 4 | 4 | 21 |
