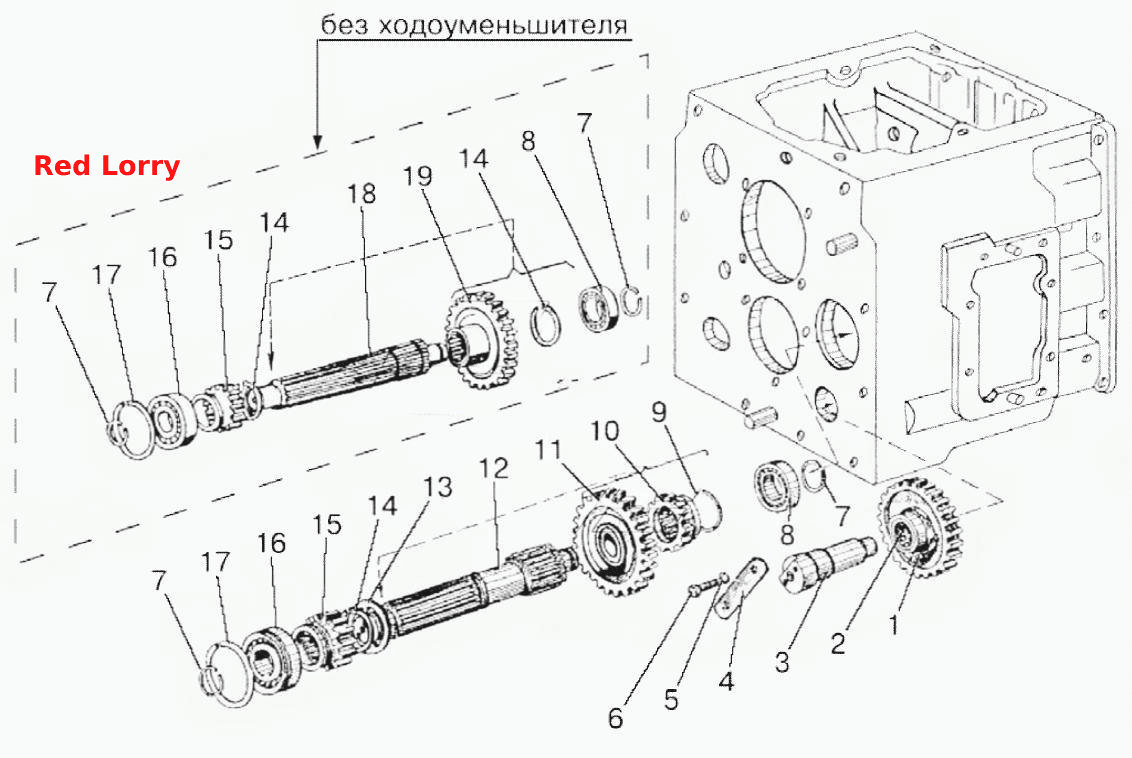

Вал 1-ї передачі та передачі заднього ходу
100%
Назва деталі
Шестерня з підшипником у зборі
Заводський номер
70-1701080
Кількість на модель
1
№
Назва деталі
Вал 1-ї передачі та 3.х.
Заводський номер
50-1701380-А
Кількість на модель
1
№
Назва деталі
Вал 1-ї передачі та заднього ходу у зборі
Заводський номер
70-1701380
Кількість на модель
1
№
Назва деталі
Проміжна шестерня заднього ходу
Заводський номер
70-1701082
Кількість на модель
1
№
1
Назва деталі
Подшипник
Заводський номер
3КК30х35х46Е
Кількість на модель
1
№
2
Назва деталі
Ось
Заводський номер
50-1701434-А
Кількість на модель
1
№
3
Назва деталі
Планка
Заводський номер
50-1702082-А
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
2
№
5
Назва деталі
гвинт
Заводський номер
М10-6gx25.88.35.019
Кількість на модель
2
№
6
Назва деталі
Кільце
Заводський номер
ХЧМ-1701163
Кількість на модель
2
№
7
Назва деталі
Подшипник
Заводський номер
208А
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
2С65
Кількість на модель
1
№
9
Назва деталі
Шестерня включення редуктора I
Заводський номер
70-1701072
Кількість на модель
1
№
10
Назва деталі
Шестерня приводу редуктора ходу
Заводський номер
70-1701224
Кількість на модель
1
№
11
Назва деталі
Вал I передачі та з.х.
Заводський номер
70-1701382
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
70-1701226
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
2С50
Кількість на модель
1
№
14
Назва деталі
Шестерня першої передачі та заднього ходу
Заводський номер
50-1701212-А
Кількість на модель
1
№
15
Назва деталі
Подшипник
Заводський номер
50308А
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
Кольцо90
Кількість на модель
1
№
17
Назва деталі
Вал 1-ї передачі та 3.х.
Заводський номер
50-1701382-А
Кількість на модель
1
№
18
Назва деталі
Шестерня
Заводський номер
Ф50-1701224
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня з підшипником у зборі | 70-1701080 | 1 | 1 | |||||
| Вал 1-ї передачі та 3.х. | 50-1701380-А | 1 | 1 | |||||
| Вал 1-ї передачі та заднього ходу у зборі | 70-1701380 | 1 | 1 | |||||
| 1 | Проміжна шестерня заднього ходу | 70-1701082 | 1 | 1 | 1 | |||
| 2 | Подшипник | 3КК30х35х46Е | 1 | 1 | 2 | |||
| 3 | Ось | 50-1701434-А | 1 | 1 | 3 | |||
| 4 | Планка | 50-1702082-А | 1 | 1 | 4 | |||
| 5 | Диск | 10.ОТ | 2 | 2 | 5 | |||
| 6 | гвинт | М10-6gx25.88.35.019 | 2 | 2 | 6 | |||
| 7 | Кільце | ХЧМ-1701163 | 2 | 2 | 7 | |||
| 8 | Подшипник | 208А | 1 | 1 | 8 | |||
| 9 | Кільце | 2С65 | 1 | 1 | 9 | |||
| 10 | Шестерня включення редуктора I | 70-1701072 | 1 | 1 | 10 | |||
| 11 | Шестерня приводу редуктора ходу | 70-1701224 | 1 | 1 | 11 | |||
| 12 | Вал I передачі та з.х. | 70-1701382 | 1 | 1 | 12 | |||
| 13 | Диск | 70-1701226 | 1 | 1 | 13 | |||
| 14 | Кільце | 2С50 | 1 | 1 | 14 | |||
| 15 | Шестерня першої передачі та заднього ходу | 50-1701212-А | 1 | 1 | 15 | |||
| 16 | Подшипник | 50308А | 1 | 1 | 16 | |||
| 17 | Кільце | Кольцо90 | 1 | 1 | 17 | |||
| 18 | Вал 1-ї передачі та 3.х. | 50-1701382-А | 1 | 1 | 18 | |||
| 19 | Шестерня | Ф50-1701224 | 1 | 1 | 19 |
