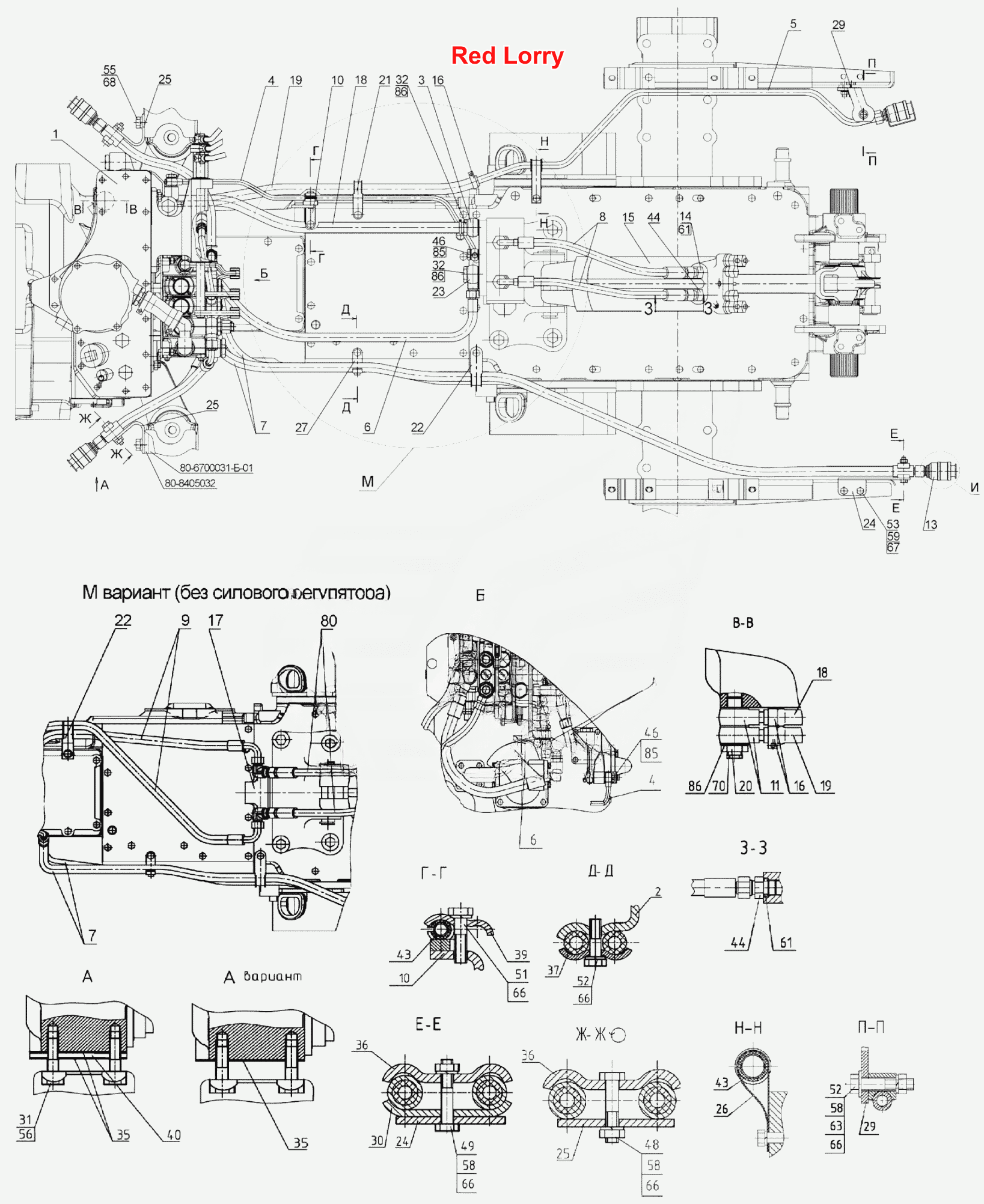

Гідросистема Р90-4600010 Основна комплектація
100%
Назва деталі
Гідросистема
Заводський номер
Р90-4600010
Кількість на модель
№
Назва деталі
Вилка
Заводський номер
НР10-4МХ0041А0
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
М036.50Б.20
Кількість на модель
6
№
Назва деталі
Корпус гідросистеми __NT__0__
Заводський номер
Р85-4600015-01
Кількість на модель
1
№
1
Назва деталі
Нафтопровід
Заводський номер
1221-3407090
Кількість на модель
1
№
3
Назва деталі
Труба__NT__0__
Заводський номер
80-4607200
Кількість на модель
1
№
4
Назва деталі
Труба__NT__0__
Заводський номер
К1221-4607125
Кількість на модель
1
№
5
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-06
Кількість на модель
1
№
6
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-03
Кількість на модель
2
№
7
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-05
Кількість на модель
2
№
8
Назва деталі
Рукав
Заводський номер
680-4607140-12
Кількість на модель
2
№
8
Назва деталі
Кронштейн
Заводський номер
70-4607270-А
Кількість на модель
1
№
10
Назва деталі
Труба__NT__0__
Заводський номер
С80-4607380
Кількість на модель
1
№
11
Назва деталі
Лівий корпус
Заводський номер
М036.50Б.10
Кількість на модель
2
№
13
Назва деталі
Муфта
Заводський номер
НР10-3МХ0041А0
Кількість на модель
2
№
13
Назва деталі
Клапан уповільнювальний
Заводський номер
Н.036.65.000-А2-06
Кількість на модель
1
№
14
Назва деталі
Гідроциліндр
Заводський номер
Ц110х200-3
Кількість на модель
1
№
15
Назва деталі
Циліндр
Заводський номер
Ц100х200-3
Кількість на модель
1
№
15
Назва деталі
Хомут
Заводський номер
ХС-21
Кількість на модель
2
№
16
Назва деталі
Кронштейн
Заводський номер
80-4607050
Кількість на модель
1
№
17
Назва деталі
Шланг
Заводський номер
Д80-4607063
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
К1221-4607011
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
Е1221-4607332
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
80-4607455
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
П80-4607013
Кількість на модель
1
№
21
Назва деталі
Хомут
Заводський номер
П80-4607013-01
Кількість на модель
1
№
22
Назва деталі
Кутник
Заводський номер
530-4614029
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
М80-4607014
Кількість на модель
1
№
24
Назва деталі
Кронштейн
Заводський номер
М80-4607017
Кількість на модель
2
№
25
Назва деталі
Кронштейн
Заводський номер
70-4607178
Кількість на модель
1
№
27
Назва деталі
Кронштейн
Заводський номер
85-4607431
Кількість на модель
1
№
29
Назва деталі
Планка
Заводський номер
70-4607156
Кількість на модель
1
№
30
Назва деталі
Пластина
Заводський номер
70-4607168
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
40-4607032
Кількість на модель
2
№
32
Назва деталі
Прокладка
Заводський номер
50-4608049
Кількість на модель
2
№
35
Назва деталі
Планка
Заводський номер
40-4607029-А
Кількість на модель
3
№
36
Назва деталі
Планка
Заводський номер
70-4607161-А
Кількість на модель
1
№
39
Назва деталі
Пластина
Заводський номер
70-4608072
Кількість на модель
1
№
40
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
1
№
43
Назва деталі
Штуцер
Заводський номер
70-1405089
Кількість на модель
1
№
44
Назва деталі
гвинт
Заводський номер
Д18-051
Кількість на модель
2
№
46
Назва деталі
гвинт
Заводський номер
М8-6gx40.88.35.019
Кількість на модель
2
№
48
Назва деталі
гвинт
Заводський номер
М8-6gx45.88.35.019
Кількість на модель
1
№
49
Назва деталі
гвинт
Заводський номер
М8-6gx30.88.35.019
Кількість на модель
1
№
51
Назва деталі
гвинт
Заводський номер
М8-6gx35.88.35.019
Кількість на модель
1
№
52
Назва деталі
гвинт
Заводський номер
М10-6gx25.88.35.019
Кількість на модель
2
№
53
Назва деталі
гвинт
Заводський номер
М12-6gx30.88.35.019
Кількість на модель
1
№
55
Назва деталі
гвинт
Заводський номер
М14х1,5-6gx45.88.35.019
Кількість на модель
4
№
56
Назва деталі
Гайка
Заводський номер
М8-6Н.6.019
Кількість на модель
3
№
58
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
2
№
59
Назва деталі
Кільце
Заводський номер
017-022-30-1-4
Кількість на модель
2
№
61
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
5
№
66
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
2
№
67
Назва деталі
Диск
Заводський номер
12.ОТ
Кількість на модель
1
№
68
Назва деталі
Затор
Заводський номер
КГ1/4.А12.019
Кількість на модель
1
№
70
Назва деталі
Шланг високого тиску
Заводський номер
Н.036.83.140
Кількість на модель
2
№
80
Назва деталі
Диск
Заводський номер
РМ14
Кількість на модель
4
№
85
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
4
№
85
Назва деталі
Диск
Заводський номер
РМ1/2
Кількість на модель
6
№
86
Назва деталі
Диск
Заводський номер
40-4607038-А
Кількість на модель
6
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема | Р90-4600010 | |||||||
| Вилка | НР10-4МХ0041А0 | |||||||
| Корпус | М036.50Б.20 | 6 | 6 | |||||
| 1 | Корпус гідросистеми __NT__0__ | Р85-4600015-01 | 1 | 1 | 1 | |||
| 3 | Нафтопровід | 1221-3407090 | 1 | 1 | 3 | |||
| 4 | Труба__NT__0__ | 80-4607200 | 1 | 1 | 4 | |||
| 5 | Труба__NT__0__ | К1221-4607125 | 1 | 1 | 5 | |||
| 6 | Шланг високого тиску | 680-4607140-06 | 1 | 1 | 6 | |||
| 7 | Шланг високого тиску | 680-4607140-03 | 2 | 2 | 7 | |||
| 8 | Шланг високого тиску | 680-4607140-05 | 2 | 2 | 8 | |||
| 8 | Рукав | 680-4607140-12 | 2 | 2 | 8 | |||
| 10 | Кронштейн | 70-4607270-А | 1 | 1 | 10 | |||
| 11 | Труба__NT__0__ | С80-4607380 | 1 | 1 | 11 | |||
| 13 | Лівий корпус | М036.50Б.10 | 2 | 2 | 13 | |||
| 13 | Муфта | НР10-3МХ0041А0 | 2 | 2 | 13 | |||
| 14 | Клапан уповільнювальний | Н.036.65.000-А2-06 | 1 | 1 | 14 | |||
| 15 | Гідроциліндр | Ц110х200-3 | 1 | 1 | 15 | |||
| 15 | Циліндр | Ц100х200-3 | 1 | 1 | 15 | |||
| 16 | Хомут | ХС-21 | 2 | 2 | 16 | |||
| 17 | Кронштейн | 80-4607050 | 1 | 1 | 17 | |||
| 18 | Шланг | Д80-4607063 | 1 | 1 | 18 | |||
| 19 | Шланг | К1221-4607011 | 1 | 1 | 19 | |||
| 20 | гвинт | Е1221-4607332 | 1 | 1 | 20 | |||
| 20 | гвинт | 80-4607455 | 1 | 1 | 20 | |||
| 21 | Хомут | П80-4607013 | 1 | 1 | 21 | |||
| 22 | Хомут | П80-4607013-01 | 1 | 1 | 22 | |||
| 23 | Кутник | 530-4614029 | 1 | 1 | 23 | |||
| 24 | Кронштейн | М80-4607014 | 1 | 1 | 24 | |||
| 25 | Кронштейн | М80-4607017 | 2 | 2 | 25 | |||
| 27 | Кронштейн | 70-4607178 | 1 | 1 | 27 | |||
| 29 | Кронштейн | 85-4607431 | 1 | 1 | 29 | |||
| 30 | Планка | 70-4607156 | 1 | 1 | 30 | |||
| 31 | Пластина | 70-4607168 | 2 | 2 | 31 | |||
| 32 | гвинт | 40-4607032 | 2 | 2 | 32 | |||
| 35 | Прокладка | 50-4608049 | 2 | 2 | 35 | |||
| 36 | Планка | 40-4607029-А | 3 | 3 | 36 | |||
| 39 | Планка | 70-4607161-А | 1 | 1 | 39 | |||
| 40 | Пластина | 70-4608072 | 1 | 1 | 40 | |||
| 43 | Втулка | 70-3506027 | 1 | 1 | 43 | |||
| 44 | Штуцер | 70-1405089 | 1 | 1 | 44 | |||
| 46 | гвинт | Д18-051 | 2 | 2 | 46 | |||
| 48 | гвинт | М8-6gx40.88.35.019 | 2 | 2 | 48 | |||
| 49 | гвинт | М8-6gx45.88.35.019 | 1 | 1 | 49 | |||
| 51 | гвинт | М8-6gx30.88.35.019 | 1 | 1 | 51 | |||
| 52 | гвинт | М8-6gx35.88.35.019 | 1 | 1 | 52 | |||
| 53 | гвинт | М10-6gx25.88.35.019 | 2 | 2 | 53 | |||
| 55 | гвинт | М12-6gx30.88.35.019 | 1 | 1 | 55 | |||
| 56 | гвинт | М14х1,5-6gx45.88.35.019 | 4 | 4 | 56 | |||
| 58 | Гайка | М8-6Н.6.019 | 3 | 3 | 58 | |||
| 59 | Гайка | М10-6Н.6.019 | 2 | 2 | 59 | |||
| 61 | Кільце | 017-022-30-1-4 | 2 | 2 | 61 | |||
| 66 | Диск 8T | Шайба8Т | 5 | 5 | 66 | |||
| 67 | Диск | 10.ОТ | 2 | 2 | 67 | |||
| 68 | Диск | 12.ОТ | 1 | 1 | 68 | |||
| 70 | Затор | КГ1/4.А12.019 | 1 | 1 | 70 | |||
| 80 | Шланг високого тиску | Н.036.83.140 | 2 | 2 | 80 | |||
| 85 | Диск | РМ14 | 4 | 4 | 85 | |||
| 85 | Диск | Д18-055-А | 4 | 4 | 85 | |||
| 86 | Диск | РМ1/2 | 6 | 6 | 86 | |||
| 86 | Диск | 40-4607038-А | 6 | 6 | 86 |
