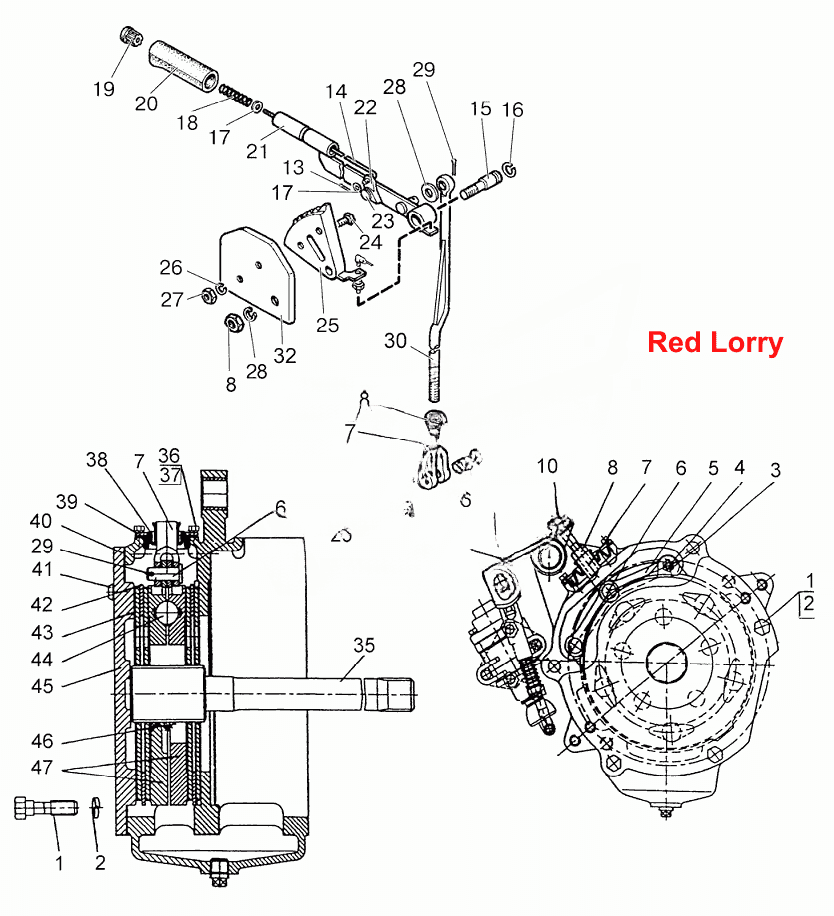

Управління СЗТ для робочих гальм «мокрого» типу
100%
Назва деталі
Важіль
Заводський номер
822-3507025
Кількість на модель
1
№
Назва деталі
Натискні диски
Заводський номер
85-3502030-01
Кількість на модель
1
№
Назва деталі
Тяга гальма
Заводський номер
70-3503080
Кількість на модель
1
№
Назва деталі
Тяга
Заводський номер
923М-3507140
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
1221М-3502039-01
Кількість на модель
5
№
1
Назва деталі
Диск
Заводський номер
14.ОТ
Кількість на модель
5
№
2
Назва деталі
Гайка
Заводський номер
М8-6Н.6.019
Кількість на модель
2
№
3
Назва деталі
Палець
Заводський номер
50-3502198
Кількість на модель
2
№
4
Назва деталі
Тяга
Заводський номер
85-3502196
Кількість на модель
2
№
5
Назва деталі
Палець
Заводський номер
12х32
Кількість на модель
2
№
6
Назва деталі
Вилка
Заводський номер
50-3502203
Кількість на модель
1
№
7
Назва деталі
Горіх
Заводський номер
М12х1,25-6Н.6.019
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
70-3503018
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
70-3503019
Кількість на модель
1
№
10
Назва деталі
Важіль
Заводський номер
1221М-3507060
Кількість на модель
1
№
12
Назва деталі
Шплінт
Заводський номер
2х12.019ГОСТ397-79
Кількість на модель
1
№
13
Назва деталі
Тяга
Заводський номер
70-3507022
Кількість на модель
1
№
14
Назва деталі
Ось
Заводський номер
822-3507132
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
С15ГОСТ13942-86
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
С5.01.019ГОСТ6958-78
Кількість на модель
1
№
17
Назва деталі
Пружина
Заводський номер
55-17-27
Кількість на модель
1
№
18
Назва деталі
Кнопка
Заводський номер
А13.19.002
Кількість на модель
1
№
19
Назва деталі
Рукоятка
Заводський номер
А13.19.001-А
Кількість на модель
1
№
20
Назва деталі
Важіль
Заводський номер
822-3507030
Кількість на модель
1
№
21
Назва деталі
Засувка
Заводський номер
50-1606026
Кількість на модель
1
№
22
Назва деталі
Ось
Заводський номер
70-3507024
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
2
№
24
Назва деталі
Сектор
Заводський номер
822-3507020
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
2
№
26
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
1
№
28
Назва деталі
Шплінт
Заводський номер
3,2х18.019
Кількість на модель
3
№
29
Назва деталі
Тяга
Заводський номер
923М-3507141
Кількість на модель
1
№
30
Назва деталі
Пластина
Заводський номер
822-3507011
Кількість на модель
1
№
32
Назва деталі
Вал
Заводський номер
1221М-3504055
Кількість на модель
1
№
35
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М6-6gх12.88.35.019
Кількість на модель
4
№
36
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
4
№
37
Назва деталі
Чохол
Заводський номер
80М-3502202
Кількість на модель
1
№
38
Назва деталі
Пластина
Заводський номер
80М-3502204
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
1221М-3502051
Кількість на модель
1
№
40
Назва деталі
Штифт
Заводський номер
50-1601352
Кількість на модель
2
№
41
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-07
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-06
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-05
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-04
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-03
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-02
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037-01
Кількість на модель
2
№
42
Назва деталі
Проміжний диск
Заводський номер
80М-3502037
Кількість на модель
2
№
42
Назва деталі
Диск
Заводський номер
1522-3502015-07
Кількість на модель
4
№
43
Назва деталі
Партнер
Заводський номер
22,225-100
Кількість на модель
5
№
44
Назва деталі
Ліва кришка
Заводський номер
1221М-3502034-01
Кількість на модель
1
№
45
Назва деталі
Пружина
Заводський номер
77.38.163
Кількість на модель
3
№
46
Назва деталі
Натискний диск
Заводський номер
85-3502036-01
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Важіль | 822-3507025 | 1 | 1 | |||||
| Натискні диски | 85-3502030-01 | 1 | 1 | |||||
| Тяга гальма | 70-3503080 | 1 | 1 | |||||
| Тяга | 923М-3507140 | 1 | 1 | |||||
| 1 | гвинт | 1221М-3502039-01 | 5 | 5 | 1 | |||
| 2 | Диск | 14.ОТ | 5 | 5 | 2 | |||
| 3 | Гайка | М8-6Н.6.019 | 2 | 2 | 3 | |||
| 4 | Палець | 50-3502198 | 2 | 2 | 4 | |||
| 5 | Тяга | 85-3502196 | 2 | 2 | 5 | |||
| 6 | Палець | 12х32 | 2 | 2 | 6 | |||
| 7 | Вилка | 50-3502203 | 1 | 1 | 7 | |||
| 8 | Горіх | М12х1,25-6Н.6.019 | 2 | 2 | 8 | |||
| 9 | Диск | 70-3503018 | 1 | 1 | 9 | |||
| 10 | гвинт | 70-3503019 | 1 | 1 | 10 | |||
| 12 | Важіль | 1221М-3507060 | 1 | 1 | 12 | |||
| 13 | Шплінт | 2х12.019ГОСТ397-79 | 1 | 1 | 13 | |||
| 14 | Тяга | 70-3507022 | 1 | 1 | 14 | |||
| 15 | Ось | 822-3507132 | 1 | 1 | 15 | |||
| 16 | Кільце | С15ГОСТ13942-86 | 1 | 1 | 16 | |||
| 17 | Диск | С5.01.019ГОСТ6958-78 | 1 | 1 | 17 | |||
| 18 | Пружина | 55-17-27 | 1 | 1 | 18 | |||
| 19 | Кнопка | А13.19.002 | 1 | 1 | 19 | |||
| 20 | Рукоятка | А13.19.001-А | 1 | 1 | 20 | |||
| 21 | Важіль | 822-3507030 | 1 | 1 | 21 | |||
| 22 | Засувка | 50-1606026 | 1 | 1 | 22 | |||
| 23 | Ось | 70-3507024 | 1 | 1 | 23 | |||
| 24 | гвинт | М10-6gх35.88.35.019 | 2 | 2 | 24 | |||
| 25 | Сектор | 822-3507020 | 1 | 1 | 25 | |||
| 26 | Диск | Шайба10.ОТ | 2 | 2 | 26 | |||
| 27 | Гайка | М10-6Н.6.019 | 2 | 2 | 27 | |||
| 28 | Диск | Шайба12.ОТ | 1 | 1 | 28 | |||
| 29 | Шплінт | 3,2х18.019 | 3 | 3 | 29 | |||
| 30 | Тяга | 923М-3507141 | 1 | 1 | 30 | |||
| 32 | Пластина | 822-3507011 | 1 | 1 | 32 | |||
| 35 | Вал | 1221М-3504055 | 1 | 1 | 35 | |||
| 36 | Болт ГОСТ 7796-70 | М6-6gх12.88.35.019 | 4 | 4 | 36 | |||
| 37 | Диск | Шайба6Т | 4 | 4 | 37 | |||
| 38 | Чохол | 80М-3502202 | 1 | 1 | 38 | |||
| 39 | Пластина | 80М-3502204 | 1 | 1 | 39 | |||
| 40 | Прокладка | 1221М-3502051 | 1 | 1 | 40 | |||
| 41 | Штифт | 50-1601352 | 2 | 2 | 41 | |||
| 42 | Проміжний диск | 80М-3502037-07 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-06 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-05 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-04 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-03 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-02 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037-01 | 2 | 2 | 42 | |||
| 42 | Проміжний диск | 80М-3502037 | 2 | 2 | 42 | |||
| 43 | Диск | 1522-3502015-07 | 4 | 4 | 43 | |||
| 44 | Партнер | 22,225-100 | 5 | 5 | 44 | |||
| 45 | Ліва кришка | 1221М-3502034-01 | 1 | 1 | 45 | |||
| 46 | Пружина | 77.38.163 | 3 | 3 | 46 | |||
| 47 | Натискний диск | 85-3502036-01 | 2 | 2 | 47 |
