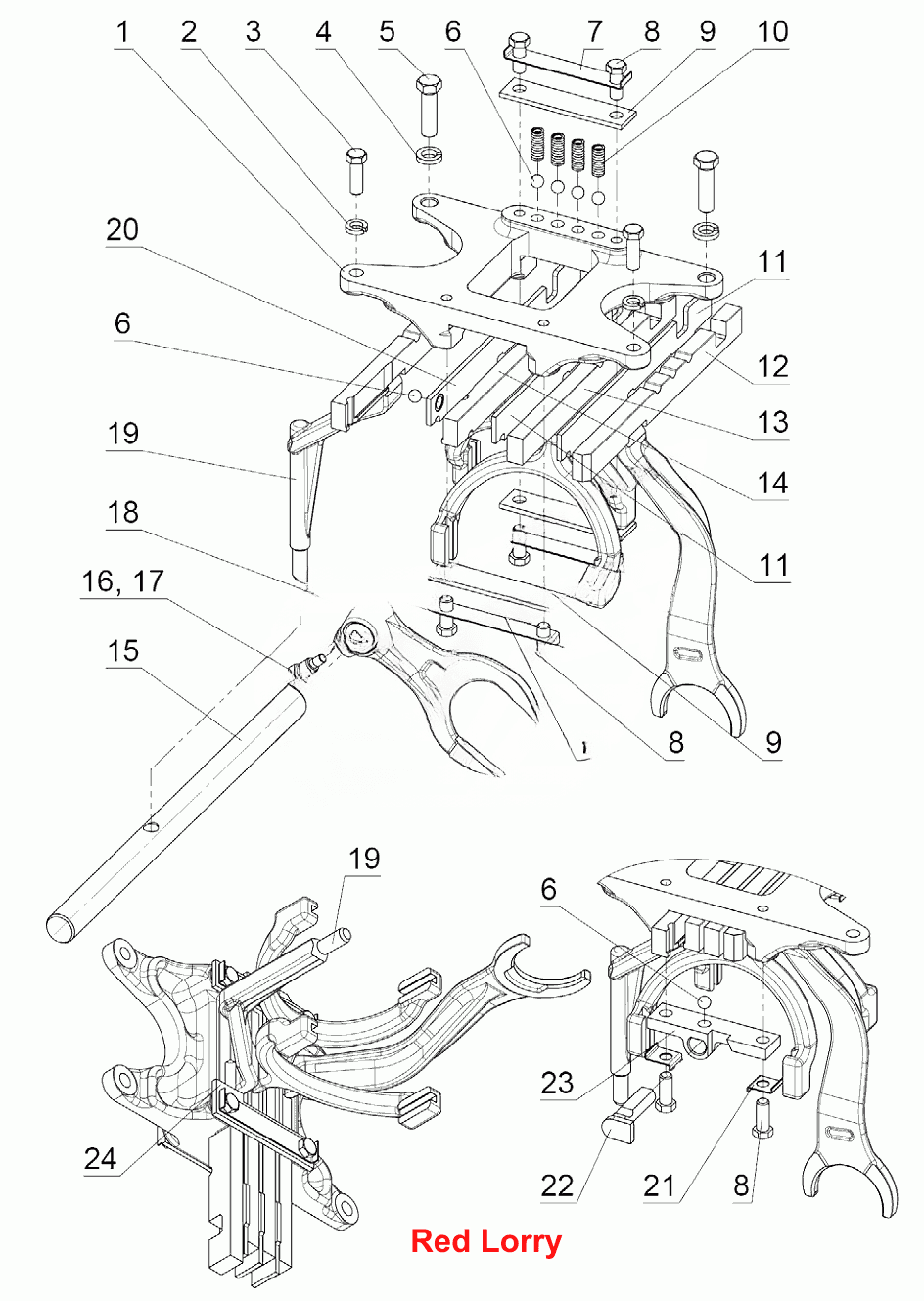

Механізм керування синхронізованою КП. Корпус вилок.
100%
Назва деталі
Корпус
Заводський номер
922-1702080
Кількість на модель
1
№
Назва деталі
Корпус вилок
Заводський номер
922-1702080-01
Кількість на модель
1
№
Назва деталі
Корпус вилок
Заводський номер
922-1702080-02
Кількість на модель
1
№
Назва деталі
Корпус вилок
Заводський номер
50-1702085
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
2
№
2
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.019
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
Шайба12.ОТ
Кількість на модель
2
№
4
Назва деталі
Болт призонний М12х42
Заводський номер
50-1702092
Кількість на модель
2
№
5
Назва деталі
Кулька ГОСТ 3722-81
Заводський номер
10,0-60
Кількість на модель
5
№
6
Назва деталі
Стопорна пластина
Заводський номер
50-1702107-А
Кількість на модель
3
№
7
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
6
№
8
Назва деталі
Планка перемикальних вилок
Заводський номер
50-1702081
Кількість на модель
2
№
9
Назва деталі
Пружина фіксатора
Заводський номер
50-1702148-А
Кількість на модель
4
№
10
Назва деталі
Замкова планка
Заводський номер
50-1702083
Кількість на модель
2
№
11
Назва деталі
Вилка 1-ї передачі та заднього ходу
Заводський номер
74-1702086
Кількість на модель
1
№
12
Назва деталі
Вилка 4-ї та 5-ї передач
Заводський номер
74-1702116
Кількість на модель
1
№
13
Назва деталі
Вилка перемикання 2-ї та 3-ї передач
Заводський номер
74-1702096
Кількість на модель
1
№
14
Назва деталі
Валик
Заводський номер
50-1702063
Кількість на модель
1
№
15
Назва деталі
Установчий гвинт
Заводський номер
36-1702110
Кількість на модель
1
№
16
Назва деталі
Дріт
Заводський номер
1,6-О-С
Кількість на модель
1
№
17
Назва деталі
Вилка перемикання редуктора
Заводський номер
50-1702028
Кількість на модель
1
№
18
Назва деталі
Повідець
Заводський номер
922-1702095
Кількість на модель
1
№
19
Назва деталі
Пластина
Заводський номер
74-1702040
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
50-1702107
Кількість на модель
2
№
21
Назва деталі
Повідець
Заводський номер
74-1702202
Кількість на модель
1
№
22
Назва деталі
Повідець
Заводський номер
74-1702202-01
Кількість на модель
1
№
22
Назва деталі
Корпус
Заводський номер
74-1702201
Кількість на модель
1
№
23
Назва деталі
Планка
Заводський номер
74-1702081
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус | 922-1702080 | 1 | 1 | |||||
| Корпус вилок | 922-1702080-01 | 1 | 1 | |||||
| Корпус вилок | 922-1702080-02 | 1 | 1 | |||||
| 1 | Корпус вилок | 50-1702085 | 1 | 1 | 1 | |||
| 2 | Диск | Шайба10.ОТ | 2 | 2 | 2 | |||
| 3 | Болт | М10-6gх30.88.35.019 | 2 | 2 | 3 | |||
| 4 | Диск | Шайба12.ОТ | 2 | 2 | 4 | |||
| 5 | Болт призонний М12х42 | 50-1702092 | 2 | 2 | 5 | |||
| 6 | Кулька ГОСТ 3722-81 | 10,0-60 | 5 | 5 | 6 | |||
| 7 | Стопорна пластина | 50-1702107-А | 3 | 3 | 7 | |||
| 8 | гвинт | М10-6gх25.88.35.019 | 6 | 6 | 8 | |||
| 9 | Планка перемикальних вилок | 50-1702081 | 2 | 2 | 9 | |||
| 10 | Пружина фіксатора | 50-1702148-А | 4 | 4 | 10 | |||
| 11 | Замкова планка | 50-1702083 | 2 | 2 | 11 | |||
| 12 | Вилка 1-ї передачі та заднього ходу | 74-1702086 | 1 | 1 | 12 | |||
| 13 | Вилка 4-ї та 5-ї передач | 74-1702116 | 1 | 1 | 13 | |||
| 14 | Вилка перемикання 2-ї та 3-ї передач | 74-1702096 | 1 | 1 | 14 | |||
| 15 | Валик | 50-1702063 | 1 | 1 | 15 | |||
| 16 | Установчий гвинт | 36-1702110 | 1 | 1 | 16 | |||
| 17 | Дріт | 1,6-О-С | 1 | 1 | 17 | |||
| 18 | Вилка перемикання редуктора | 50-1702028 | 1 | 1 | 18 | |||
| 19 | Повідець | 922-1702095 | 1 | 1 | 19 | |||
| 20 | Пластина | 74-1702040 | 1 | 1 | 20 | |||
| 21 | Диск | 50-1702107 | 2 | 2 | 21 | |||
| 22 | Повідець | 74-1702202 | 1 | 1 | 22 | |||
| 22 | Повідець | 74-1702202-01 | 1 | 1 | 22 | |||
| 23 | Корпус | 74-1702201 | 1 | 1 | 23 | |||
| 24 | Планка | 74-1702081 | 1 | 1 | 24 |
