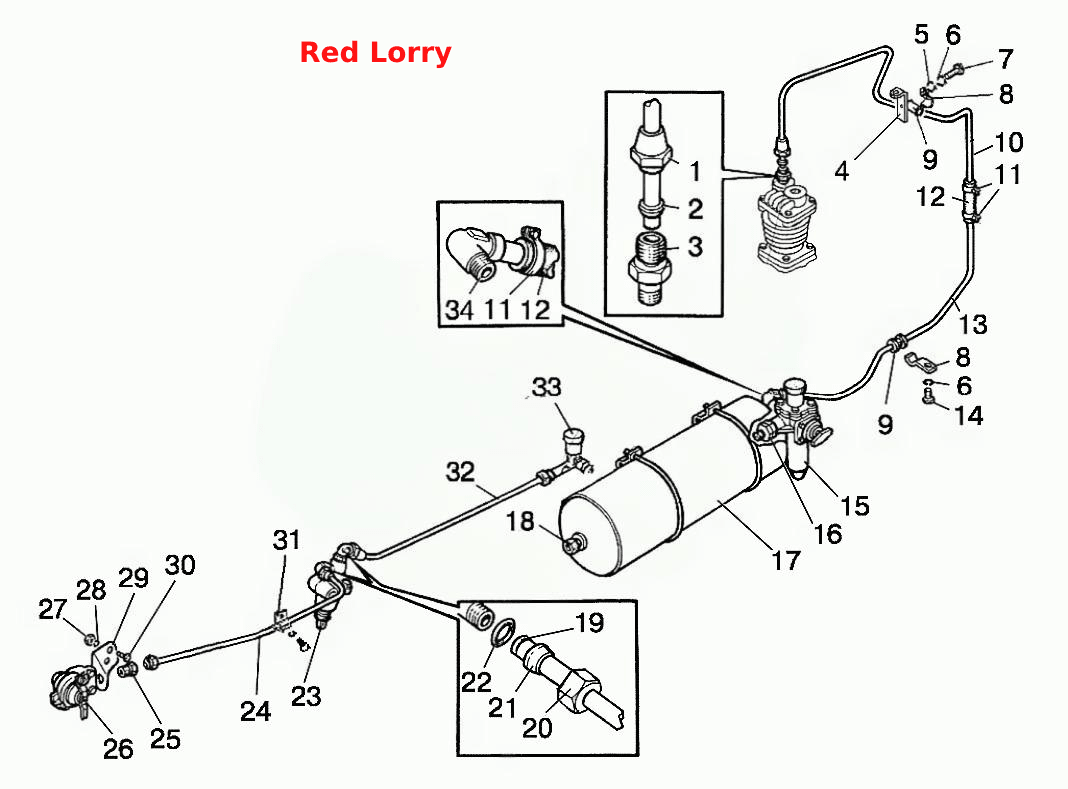

Трубопроводи та арматура однотрубного пневмоприводу гальм причепа
100%
Назва деталі
Пневмопривід
Заводський номер
80-3506005-05
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
1021-3506020-01
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
80-3506455
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
80-3506220
Кількість на модель
1
№
Назва деталі
Накидна гайка
Заводський номер
70-3506023
Кількість на модель
1
№
1
Назва деталі
Муфта
Заводський номер
80-3506024
Кількість на модель
1
№
2
Назва деталі
Штуцер
Заводський номер
70-3506022
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
М80-4607018
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
С8.01.019
Кількість на модель
1
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
3
№
6
Назва деталі
гвинт
Заводський номер
М8-6gх20.88.35.019
Кількість на модель
1
№
7
Назва деталі
Тримач
Заводський номер
70-6804011
Кількість на модель
2
№
8
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
2
№
9
Назва деталі
Трубопровід
Заводський номер
80-3506221
Кількість на модель
1
№
10
Назва деталі
Хомут із черв'ячною різьбою
Заводський номер
5000.02
Кількість на модель
4
№
11
Назва деталі
Шланг
Заводський номер
70-1405013
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
80-3506041
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
М8-6gх16.88.35.019
Кількість на модель
2
№
14
Назва деталі
Регулятор тиску
Заводський номер
А29.51.000Б
Кількість на модель
1
№
15
Назва деталі
Регулятор тиску
Заводський номер
80-3512010
Кількість на модель
1
№
15
Назва деталі
Контргайка
Заводський номер
80-3512006
Кількість на модель
1
№
16
Назва деталі
Балон
Заводський номер
80-3513005
Кількість на модель
1
№
17
Назва деталі
Датчик
Заводський номер
ДАДВ
Кількість на модель
1
№
18
Назва деталі
Ніпель
Заводський номер
1522-3506022
Кількість на модель
4
№
19
Назва деталі
Гайка
Заводський номер
1522-3506023
Кількість на модель
4
№
20
Назва деталі
Муфта
Заводський номер
1522-3506024
Кількість на модель
4
№
21
Назва деталі
Кільце
Заводський номер
012-015-19-2-4
Кількість на модель
4
№
22
Назва деталі
Гальмівний кран
Заводський номер
1021-3514010
Кількість на модель
1
№
23
Назва деталі
Трубопровід
Заводський номер
1021-3506021-01
Кількість на модель
1
№
24
Назва деталі
Штуцер
Заводський номер
1522-3521012
Кількість на модель
1
№
25
Назва деталі
З'єднувальна головка
Заводський номер
80-3521010
Кількість на модель
1
№
26
Назва деталі
З'єднувальна головка у зборі
Заводський номер
А29.76.000
Кількість на модель
1
№
26
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
Шайба10.ОТ
Кількість на модель
2
№
28
Назва деталі
Кронштейн
Заводський номер
70-3521012
Кількість на модель
1
№
29
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
2
№
30
Назва деталі
Хомут
Заводський номер
70-4802046
Кількість на модель
1
№
31
Назва деталі
Трубка
Заводський номер
80-3506454
Кількість на модель
1
№
32
Назва деталі
Датчик тиску повітря
Заводський номер
ДД10-01-Е
Кількість на модель
1
№
33
Назва деталі
Кутник
Заводський номер
70-3513015
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмопривід | 80-3506005-05 | |||||||
| Трубопровід | 1021-3506020-01 | 1 | 1 | |||||
| Трубопровід | 80-3506455 | 1 | 1 | |||||
| Трубопровід | 80-3506220 | 1 | 1 | |||||
| 1 | Накидна гайка | 70-3506023 | 1 | 1 | 1 | |||
| 2 | Муфта | 80-3506024 | 1 | 1 | 2 | |||
| 3 | Штуцер | 70-3506022 | 1 | 1 | 3 | |||
| 4 | Кронштейн | М80-4607018 | 1 | 1 | 4 | |||
| 5 | Диск | С8.01.019 | 1 | 1 | 5 | |||
| 6 | Диск 8T | Шайба8Т | 3 | 3 | 6 | |||
| 7 | гвинт | М8-6gх20.88.35.019 | 1 | 1 | 7 | |||
| 8 | Тримач | 70-6804011 | 2 | 2 | 8 | |||
| 9 | Втулка | 70-3506027 | 2 | 2 | 9 | |||
| 10 | Трубопровід | 80-3506221 | 1 | 1 | 10 | |||
| 11 | Хомут із черв'ячною різьбою | 5000.02 | 4 | 4 | 11 | |||
| 12 | Шланг | 70-1405013 | 2 | 2 | 12 | |||
| 13 | Трубопровід | 80-3506041 | 1 | 1 | 13 | |||
| 14 | гвинт | М8-6gх16.88.35.019 | 2 | 2 | 14 | |||
| 15 | Регулятор тиску | А29.51.000Б | 1 | 1 | 15 | |||
| 15 | Регулятор тиску | 80-3512010 | 1 | 1 | 15 | |||
| 16 | Контргайка | 80-3512006 | 1 | 1 | 16 | |||
| 17 | Балон | 80-3513005 | 1 | 1 | 17 | |||
| 18 | Датчик | ДАДВ | 1 | 1 | 18 | |||
| 19 | Ніпель | 1522-3506022 | 4 | 4 | 19 | |||
| 20 | Гайка | 1522-3506023 | 4 | 4 | 20 | |||
| 21 | Муфта | 1522-3506024 | 4 | 4 | 21 | |||
| 22 | Кільце | 012-015-19-2-4 | 4 | 4 | 22 | |||
| 23 | Гальмівний кран | 1021-3514010 | 1 | 1 | 23 | |||
| 24 | Трубопровід | 1021-3506021-01 | 1 | 1 | 24 | |||
| 25 | Штуцер | 1522-3521012 | 1 | 1 | 25 | |||
| 26 | З'єднувальна головка | 80-3521010 | 1 | 1 | 26 | |||
| 26 | З'єднувальна головка у зборі | А29.76.000 | 1 | 1 | 26 | |||
| 27 | Гайка | М10-6Н.6.019 | 2 | 2 | 27 | |||
| 28 | Диск | Шайба10.ОТ | 2 | 2 | 28 | |||
| 29 | Кронштейн | 70-3521012 | 1 | 1 | 29 | |||
| 30 | гвинт | М10-6gх25.88.35.019 | 2 | 2 | 30 | |||
| 31 | Хомут | 70-4802046 | 1 | 1 | 31 | |||
| 32 | Трубка | 80-3506454 | 1 | 1 | 32 | |||
| 33 | Датчик тиску повітря | ДД10-01-Е | 1 | 1 | 33 | |||
| 34 | Кутник | 70-3513015 | 1 | 1 | 34 |
