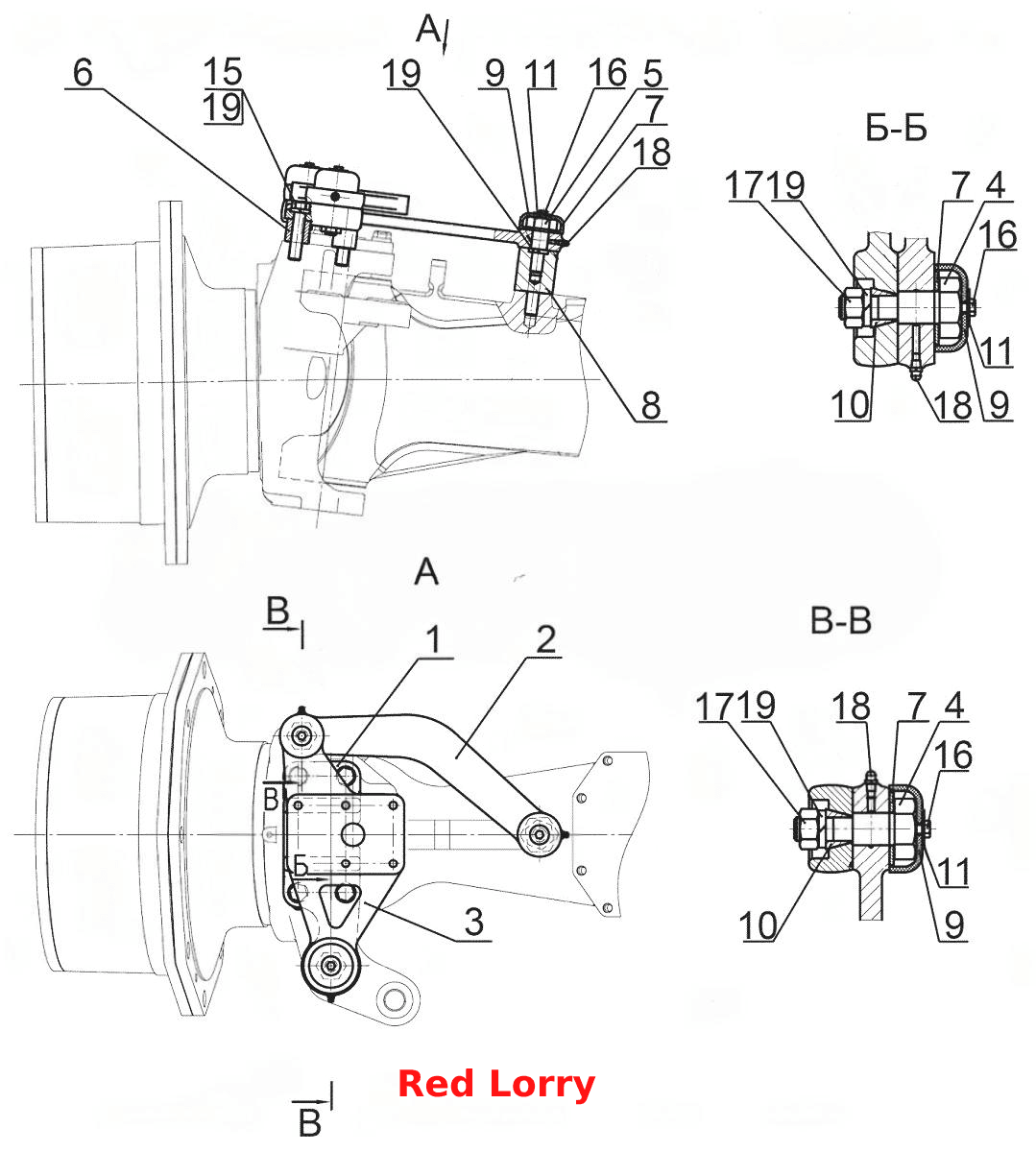

Механізм повороту крила
100%
Назва деталі
Механізм повороту крила
Заводський номер
3520-8403050
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
3520-8403055
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
3520-8403057
Кількість на модель
1
№
2
Назва деталі
Важіль
Заводський номер
3520-8403058
Кількість на модель
1
№
3
Назва деталі
Ось
Заводський номер
3520-8403059
Кількість на модель
2
№
4
Назва деталі
Ось
Заводський номер
3520-8403059-01
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
3520-8403062
Кількість на модель
4
№
6
Назва деталі
Диск
Заводський номер
3520-8403064
Кількість на модель
3
№
7
Назва деталі
Опора
Заводський номер
3520-8403066
Кількість на модель
1
№
8
Назва деталі
Чохол
Заводський номер
3520-8403071
Кількість на модель
3
№
9
Назва деталі
Втулка
Заводський номер
1520-2308077
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
2522-6105021
Кількість на модель
3
№
11
Назва деталі
гвинт
Заводський номер
Болт М16-6дх70.88.35.019
Кількість на модель
4
№
15
Назва деталі
гвинт
Заводський номер
Болт М6-6дх14.88.35.019
Кількість на модель
3
№
16
Назва деталі
Гайка
Заводський номер
Гайка М16-6Н.6.019
Кількість на модель
2
№
17
Назва деталі
Маслянка
Заводський номер
Масленка 1.1.Ц9.хр
Кількість на модель
3
№
18
Назва деталі
Шайба
Заводський номер
Шайба 16
Кількість на модель
7
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм повороту крила | 3520-8403050 | 1 | 1 | |||||
| 1 | Важіль | 3520-8403055 | 1 | 1 | 1 | |||
| 2 | Важіль | 3520-8403057 | 1 | 1 | 2 | |||
| 3 | Важіль | 3520-8403058 | 1 | 1 | 3 | |||
| 4 | Ось | 3520-8403059 | 2 | 2 | 4 | |||
| 5 | Ось | 3520-8403059-01 | 1 | 1 | 5 | |||
| 6 | Втулка | 3520-8403062 | 4 | 4 | 6 | |||
| 7 | Диск | 3520-8403064 | 3 | 3 | 7 | |||
| 8 | Опора | 3520-8403066 | 1 | 1 | 8 | |||
| 9 | Чохол | 3520-8403071 | 3 | 3 | 9 | |||
| 10 | Втулка | 1520-2308077 | 2 | 2 | 10 | |||
| 11 | Диск | 2522-6105021 | 3 | 3 | 11 | |||
| 15 | гвинт | Болт М16-6дх70.88.35.019 | 4 | 4 | 15 | |||
| 16 | гвинт | Болт М6-6дх14.88.35.019 | 3 | 3 | 16 | |||
| 17 | Гайка | Гайка М16-6Н.6.019 | 2 | 2 | 17 | |||
| 18 | Маслянка | Масленка 1.1.Ц9.хр | 3 | 3 | 18 | |||
| 19 | Шайба | Шайба 16 | 7 | 7 | 19 |
