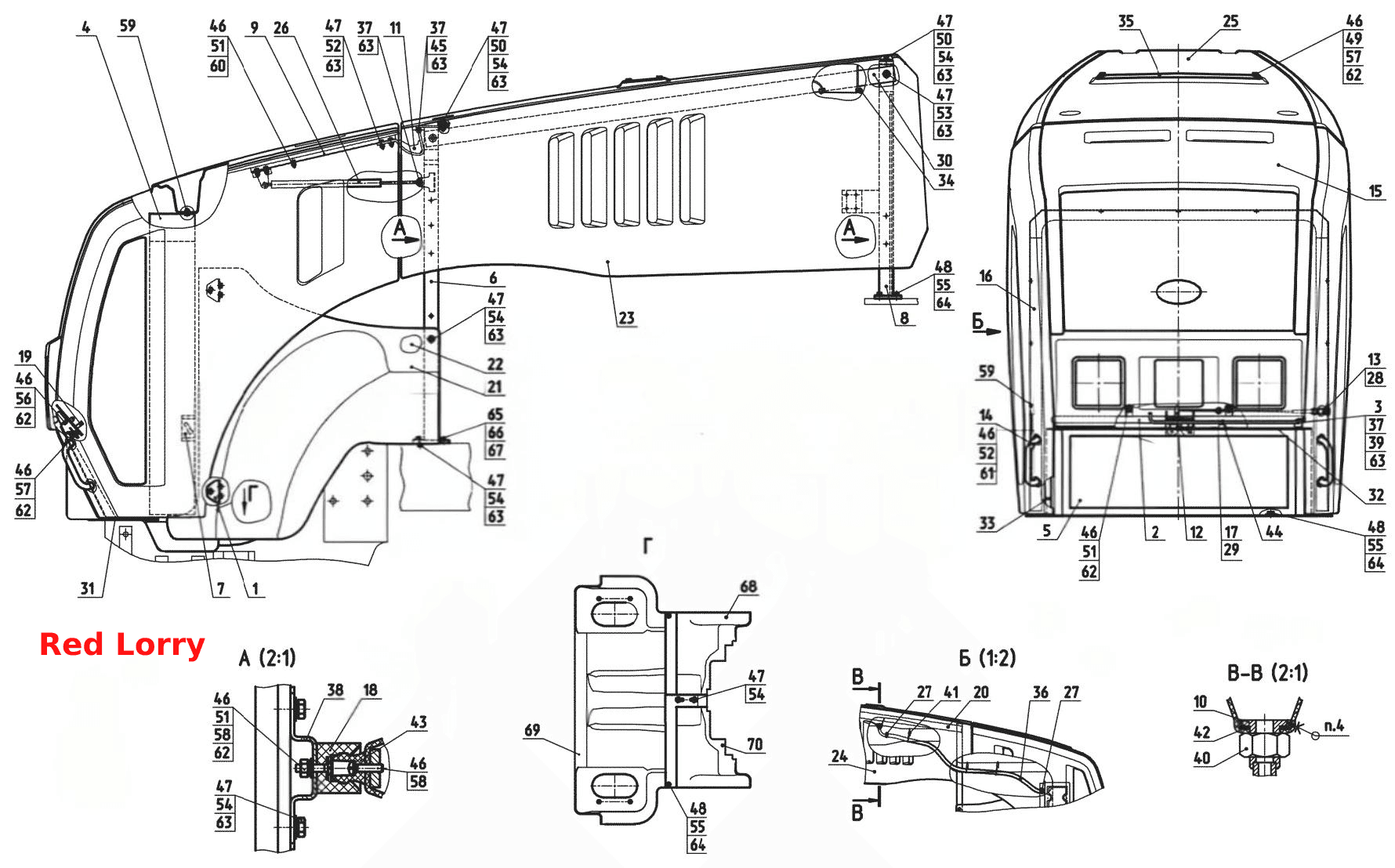

Облицювання
100%
Назва деталі
Облицювання
Заводський номер
3522-8400005-01
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
3522-8400050
Кількість на модель
4
№
1
Назва деталі
Веселка
Заводський номер
3522-8400045-Б
Кількість на модель
1
№
2
Назва деталі
Тяга
Заводський номер
3522-8400070
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
3522-8402230
Кількість на модель
1
№
4
Назва деталі
Рама
Заводський номер
3522-8402040-В-01
Кількість на модель
1
№
5
Назва деталі
Рамка
Заводський номер
3522-8402060-Б
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
3522-8402235
Кількість на модель
1
№
7
Назва деталі
Опора
Заводський номер
3522-8402070
Кількість на модель
1
№
8
Назва деталі
Каркас
Заводський номер
3522-8402240
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
3522-8402115
Кількість на модель
1
№
10
Назва деталі
Петля
Заводський номер
3522-8402445
Кількість на модель
2
№
11
Назва деталі
Замок
Заводський номер
80-8402410
Кількість на модель
1
№
12
Назва деталі
Трос управління
Заводський номер
822-8400080-01
Кількість на модель
1
№
13
Назва деталі
Поручень
Заводський номер
921.3-8402250-А
Кількість на модель
2
№
14
Назва деталі
Маска
Заводський номер
3522-8400015
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
3522-8402237-01
Кількість на модель
1
№
16
Назва деталі
Муфта
Заводський номер
70-4803023
Кількість на модель
1
№
17
Назва деталі
Обойма
Заводський номер
85-8402070
Кількість на модель
4
№
18
Назва деталі
Фіксатор
Заводський номер
921.3-8402095
Кількість на модель
1
№
19
Назва деталі
Стяжка
Заводський номер
3522-8400086-01
Кількість на модель
1
№
20
Назва деталі
Кожух
Заводський номер
3522-8400051
Кількість на модель
1
№
21
Назва деталі
Кожух
Заводський номер
3522-8400051-01
Кількість на модель
1
№
22
Назва деталі
Боковина
Заводський номер
3522-8402020
Кількість на модель
1
№
23
Назва деталі
Боковина
Заводський номер
3522-8402020-01
Кількість на модель
1
№
24
Назва деталі
Панель
Заводський номер
3522-8402110
Кількість на модель
1
№
25
Назва деталі
Газова пружина
Заводський номер
11.5.6308010
Кількість на модель
2
№
26
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
2
№
27
Назва деталі
Гайка
Заводський номер
913047
Кількість на модель
1
№
28
Назва деталі
Гвинт
Заводський номер
912051
Кількість на модель
2
№
29
Назва деталі
Стяжка
Заводський номер
3522-8400086
Кількість на модель
1
№
30
Назва деталі
Ущільнювач
Заводський номер
804713
Кількість на модель
0,3x2
№
31
Назва деталі
Ущільнювач
Заводський номер
804713
Кількість на модель
0,81
№
32
Назва деталі
Решітка
Заводський номер
3522-8401114
Кількість на модель
1
№
35
Назва деталі
Водовідведення
Заводський номер
3522-8402118
Кількість на модель
1
№
36
Назва деталі
Шплінт
Заводський номер
Шплинт 3,2х25.019
Кількість на модель
7
№
37
Назва деталі
Опора
Заводський номер
2523-8400018
Кількість на модель
4
№
38
Назва деталі
Кільце
Заводський номер
549А-1305044
Кількість на модель
1
№
39
Назва деталі
Контргайка
Заводський номер
80-3003013
Кількість на модель
1
№
40
Назва деталі
Манжета
Заводський номер
80-3723045-01
Кількість на модель
6
№
41
Назва деталі
Кільце
Заводський номер
80-4608024
Кількість на модель
1
№
42
Назва деталі
Фіксатор
Заводський номер
85-8402071
Кількість на модель
4
№
43
Назва деталі
Затискач
Заводський номер
90-8400021
Кількість на модель
1
№
44
Назва деталі
Ось
Заводський номер
923-8400031
Кількість на модель
2
№
45
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
22
№
46
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
26
№
47
Назва деталі
Шайба
Заводський номер
Шайба 10
Кількість на модель
8
№
48
Назва деталі
Ковпачок
Заводський номер
А30.04.017
Кількість на модель
4
№
49
Назва деталі
Шапка
Заводський номер
А30.04.017-01
Кількість на модель
4
№
50
Назва деталі
Гайка М6-6Н.6.019
Заводський номер
Гайка М6-6Н.6.019
Кількість на модель
10
№
51
Назва деталі
Гайка М8-6Н.6.019
Заводський номер
Гайка М8-6Н.6.019
Кількість на модель
8
№
52
Назва деталі
гвинт
Заводський номер
Болт М8-6дх45.88.35.019
Кількість на модель
4
№
53
Назва деталі
гвинт
Заводський номер
Болт М8-6дх20.88.35.019
Кількість на модель
18
№
54
Назва деталі
гвинт
Заводський номер
Болт М10-6дх30.88.35.019
Кількість на модель
12
№
55
Назва деталі
гвинт
Заводський номер
Болт М6-6дх16.88.35.019
Кількість на модель
2
№
56
Назва деталі
гвинт
Заводський номер
Болт М6-6дх20.58.35.019
Кількість на модель
6
№
57
Назва деталі
Гвинт
Заводський номер
Винт В.М6-6дх20.58.019
Кількість на модель
8
№
58
Назва деталі
Гвинт
Заводський номер
Винт В.М8-6дх25.58.019
Кількість на модель
11
№
59
Назва деталі
Диск
Заводський номер
Шайба С 6.01.019
Кількість на модель
4
№
60
Назва деталі
Диск
Заводський номер
Шайба С 8.01.019
Кількість на модель
4
№
61
Назва деталі
Диск
Заводський номер
Шайба С 10.01.019
Кількість на модель
12
№
64
Назва деталі
гвинт
Заводський номер
Болт М12-6дх30.88.35.019
Кількість на модель
4
№
65
Назва деталі
Диск
Заводський номер
Шайба С 12.01.019
Кількість на модель
4
№
66
Назва деталі
Шайба
Заводський номер
Шайба 12
Кількість на модель
4
№
67
Назва деталі
Піддон
Заводський номер
3522-8400030
Кількість на модель
1
№
68
Назва деталі
Піддон
Заводський номер
3522-8400032
Кількість на модель
1
№
69
Назва деталі
Піддон
Заводський номер
3522-8400033
Кількість на модель
1
№
70
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Облицювання | 3522-8400005-01 | 1 | 1 | |||||
| 1 | Кронштейн | 3522-8400050 | 4 | 4 | 1 | |||
| 2 | Веселка | 3522-8400045-Б | 1 | 1 | 2 | |||
| 3 | Тяга | 3522-8400070 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 3522-8402230 | 1 | 1 | 4 | |||
| 5 | Рама | 3522-8402040-В-01 | 1 | 1 | 5 | |||
| 6 | Рамка | 3522-8402060-Б | 1 | 1 | 6 | |||
| 7 | Кронштейн | 3522-8402235 | 1 | 1 | 7 | |||
| 8 | Опора | 3522-8402070 | 1 | 1 | 8 | |||
| 9 | Каркас | 3522-8402240 | 1 | 1 | 9 | |||
| 10 | Штуцер | 3522-8402115 | 1 | 1 | 10 | |||
| 11 | Петля | 3522-8402445 | 2 | 2 | 11 | |||
| 12 | Замок | 80-8402410 | 1 | 1 | 12 | |||
| 13 | Трос управління | 822-8400080-01 | 1 | 1 | 13 | |||
| 14 | Поручень | 921.3-8402250-А | 2 | 2 | 14 | |||
| 15 | Маска | 3522-8400015 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 3522-8402237-01 | 1 | 1 | 16 | |||
| 17 | Муфта | 70-4803023 | 1 | 1 | 17 | |||
| 18 | Обойма | 85-8402070 | 4 | 4 | 18 | |||
| 19 | Фіксатор | 921.3-8402095 | 1 | 1 | 19 | |||
| 20 | Стяжка | 3522-8400086-01 | 1 | 1 | 20 | |||
| 21 | Кожух | 3522-8400051 | 1 | 1 | 21 | |||
| 22 | Кожух | 3522-8400051-01 | 1 | 1 | 22 | |||
| 23 | Боковина | 3522-8402020 | 1 | 1 | 23 | |||
| 24 | Боковина | 3522-8402020-01 | 1 | 1 | 24 | |||
| 25 | Панель | 3522-8402110 | 1 | 1 | 25 | |||
| 26 | Газова пружина | 11.5.6308010 | 2 | 2 | 26 | |||
| 27 | Хомут | Хомут | 2 | 2 | 27 | |||
| 28 | Гайка | 913047 | 1 | 1 | 28 | |||
| 29 | Гвинт | 912051 | 2 | 2 | 29 | |||
| 30 | Стяжка | 3522-8400086 | 1 | 1 | 30 | |||
| 31 | Ущільнювач | 804713 | 0,3x2 | 0,3x2 | 31 | |||
| 32 | Ущільнювач | 804713 | 0,81 | 0,81 | 32 | |||
| 35 | Решітка | 3522-8401114 | 1 | 1 | 35 | |||
| 36 | Водовідведення | 3522-8402118 | 1 | 1 | 36 | |||
| 37 | Шплінт | Шплинт 3,2х25.019 | 7 | 7 | 37 | |||
| 38 | Опора | 2523-8400018 | 4 | 4 | 38 | |||
| 39 | Кільце | 549А-1305044 | 1 | 1 | 39 | |||
| 40 | Контргайка | 80-3003013 | 1 | 1 | 40 | |||
| 41 | Манжета | 80-3723045-01 | 6 | 6 | 41 | |||
| 42 | Кільце | 80-4608024 | 1 | 1 | 42 | |||
| 43 | Фіксатор | 85-8402071 | 4 | 4 | 43 | |||
| 44 | Затискач | 90-8400021 | 1 | 1 | 44 | |||
| 45 | Ось | 923-8400031 | 2 | 2 | 45 | |||
| 46 | Диск 6T | Шайба 6Т | 22 | 22 | 46 | |||
| 47 | Диск 8T | Шайба 8Т | 26 | 26 | 47 | |||
| 48 | Шайба | Шайба 10 | 8 | 8 | 48 | |||
| 49 | Ковпачок | А30.04.017 | 4 | 4 | 49 | |||
| 50 | Шапка | А30.04.017-01 | 4 | 4 | 50 | |||
| 51 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | 10 | 10 | 51 | |||
| 52 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | 8 | 8 | 52 | |||
| 53 | гвинт | Болт М8-6дх45.88.35.019 | 4 | 4 | 53 | |||
| 54 | гвинт | Болт М8-6дх20.88.35.019 | 18 | 18 | 54 | |||
| 55 | гвинт | Болт М10-6дх30.88.35.019 | 12 | 12 | 55 | |||
| 56 | гвинт | Болт М6-6дх16.88.35.019 | 2 | 2 | 56 | |||
| 57 | гвинт | Болт М6-6дх20.58.35.019 | 6 | 6 | 57 | |||
| 58 | Гвинт | Винт В.М6-6дх20.58.019 | 8 | 8 | 58 | |||
| 59 | Гвинт | Винт В.М8-6дх25.58.019 | 11 | 11 | 59 | |||
| 60 | Диск | Шайба С 6.01.019 | 4 | 4 | 60 | |||
| 61 | Диск | Шайба С 8.01.019 | 4 | 4 | 61 | |||
| 64 | Диск | Шайба С 10.01.019 | 12 | 12 | 64 | |||
| 65 | гвинт | Болт М12-6дх30.88.35.019 | 4 | 4 | 65 | |||
| 66 | Диск | Шайба С 12.01.019 | 4 | 4 | 66 | |||
| 67 | Шайба | Шайба 12 | 4 | 4 | 67 | |||
| 68 | Піддон | 3522-8400030 | 1 | 1 | 68 | |||
| 69 | Піддон | 3522-8400032 | 1 | 1 | 69 | |||
| 70 | Піддон | 3522-8400033 | 1 | 1 | 70 |
