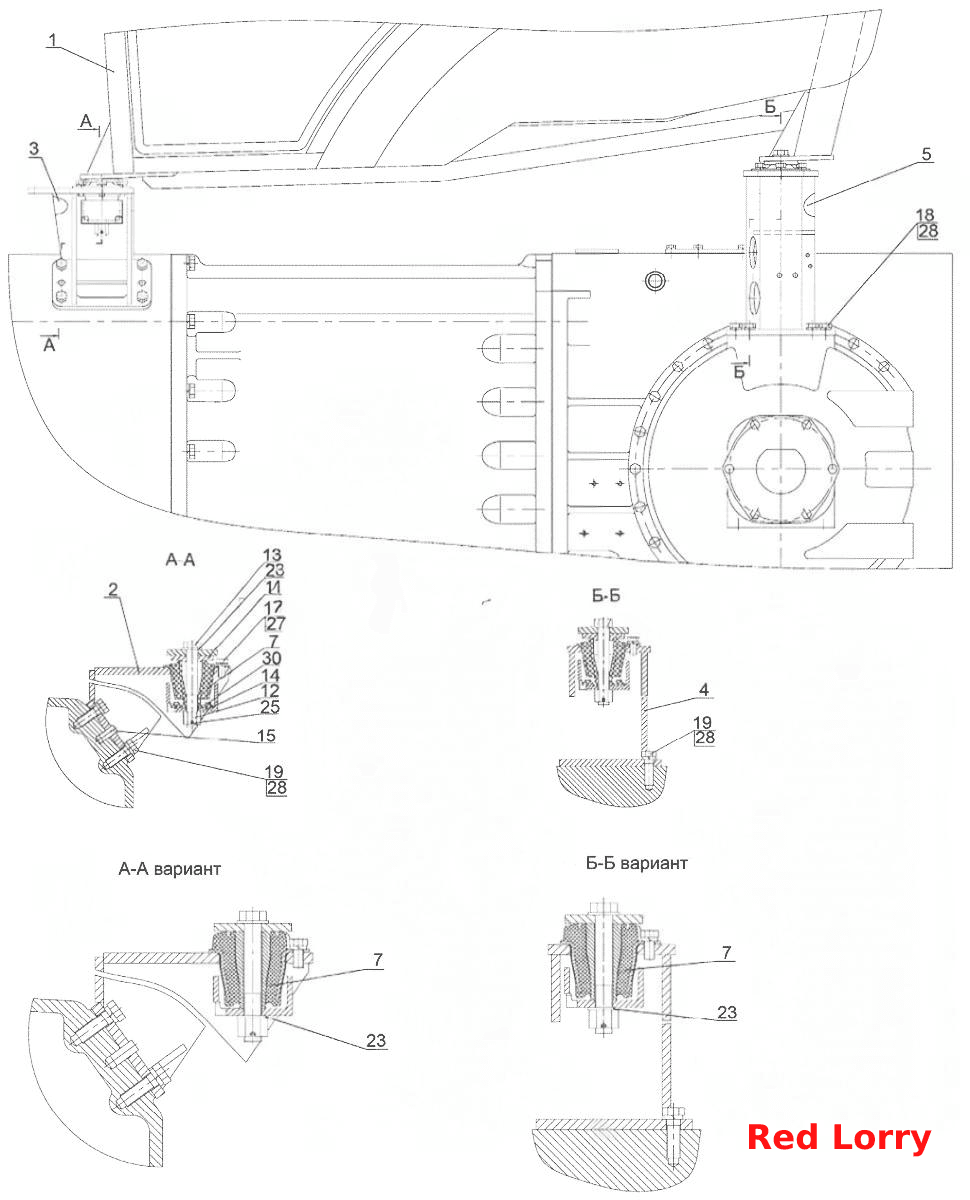

Встановлення кабіни
100%
Назва деталі
Встановлення кабіни
Заводський номер
3522-6700005
Кількість на модель
1
№
Назва деталі
Кабіна
Заводський номер
3522-6700010
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
3522-6700030
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
3522-6700030-01
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
3522-6700035
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
3522-6700035-01
Кількість на модель
1
№
5
Назва деталі
Віброізолятор
Заводський номер
5718 013 (11MN50)
Кількість на модель
4
№
7
Назва деталі
Віброізолятор
Заводський номер
923-6700200
Кількість на модель
4
№
7
Назва деталі
Диск
Заводський номер
2522-6700027
Кількість на модель
4
№
11
Назва деталі
Гайка
Заводський номер
2522-6700028
Кількість на модель
4
№
12
Назва деталі
гвинт
Заводський номер
2522-6700029
Кількість на модель
4
№
13
Назва деталі
Фланець
Заводський номер
2522-6700041
Кількість на модель
4
№
14
Назва деталі
Фланець
Заводський номер
2522-6700041-01
Кількість на модель
4
№
14
Назва деталі
Установчий штифт
Заводський номер
Д01-015
Кількість на модель
4
№
15
Назва деталі
гвинт
Заводський номер
Болт М12-6дх25.88.35.019
Кількість на модель
12
№
17
Назва деталі
гвинт
Заводський номер
Болт М16-6дх45.88.35.019
Кількість на модель
4
№
18
Назва деталі
гвинт
Заводський номер
Болт М16-6дх50.88.35.019
Кількість на модель
12
№
19
Назва деталі
Диск
Заводський номер
Шайба С 20.01.019
Кількість на модель
4
№
23
Назва деталі
Шплінт
Заводський номер
Шплинт 4х36.019
Кількість на модель
4
№
25
Назва деталі
Шайба
Заводський номер
Шайба 12
Кількість на модель
12
№
27
Назва деталі
Шайба
Заводський номер
Шайба 16
Кількість на модель
16
№
28
Назва деталі
Диск
Заводський номер
Шайба 7718 007
Кількість на модель
4
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення кабіни | 3522-6700005 | 1 | 1 | |||||
| 1 | Кабіна | 3522-6700010 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 3522-6700030 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 3522-6700030-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 3522-6700035 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 3522-6700035-01 | 1 | 1 | 5 | |||
| 7 | Віброізолятор | 5718 013 (11MN50) | 4 | 4 | 7 | |||
| 7 | Віброізолятор | 923-6700200 | 4 | 4 | 7 | |||
| 11 | Диск | 2522-6700027 | 4 | 4 | 11 | |||
| 12 | Гайка | 2522-6700028 | 4 | 4 | 12 | |||
| 13 | гвинт | 2522-6700029 | 4 | 4 | 13 | |||
| 14 | Фланець | 2522-6700041 | 4 | 4 | 14 | |||
| 14 | Фланець | 2522-6700041-01 | 4 | 4 | 14 | |||
| 15 | Установчий штифт | Д01-015 | 4 | 4 | 15 | |||
| 17 | гвинт | Болт М12-6дх25.88.35.019 | 12 | 12 | 17 | |||
| 18 | гвинт | Болт М16-6дх45.88.35.019 | 4 | 4 | 18 | |||
| 19 | гвинт | Болт М16-6дх50.88.35.019 | 12 | 12 | 19 | |||
| 23 | Диск | Шайба С 20.01.019 | 4 | 4 | 23 | |||
| 25 | Шплінт | Шплинт 4х36.019 | 4 | 4 | 25 | |||
| 27 | Шайба | Шайба 12 | 12 | 12 | 27 | |||
| 28 | Шайба | Шайба 16 | 16 | 16 | 28 | |||
| 30 | Диск | Шайба 7718 007 | 4 | 4 | 30 |
