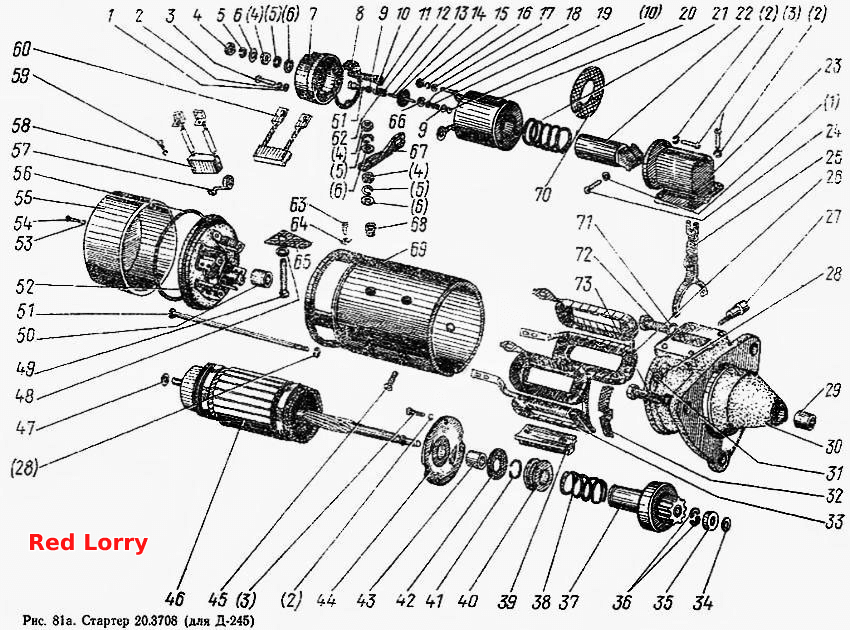

Стартер 20.3708 (для Д-245)
100%
Назва деталі
Кожух
Заводський номер
24.3708071-А
Кількість на модель
№
Назва деталі
Ізоляційна шайба
Заводський номер
ВК-14-3708067
Кількість на модель
№
Назва деталі
Стартер
Заводський номер
24.3708000
Кількість на модель
1
№
Назва деталі
Стартер B
Заводський номер
20.3708000
Кількість на модель
1
№
Назва деталі
Реле стартера
Заводський номер
СТ212-3708800
Кількість на модель
№
Назва деталі
Реле стартера
Заводський номер
20.3708800
Кількість на модель
1
№
Назва деталі
Привід
Заводський номер
24-3708600
Кількість на модель
№
Назва деталі
Кришка
Заводський номер
СТ212-3708891
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
24.3708100
Кількість на модель
№
Назва деталі
Ярмо
Заводський номер
СТ212-3708830
Кількість на модель
№
Назва деталі
Диск
Заводський номер
МХ-0276
Кількість на модель
3
№
1
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
12
№
2
Назва деталі
Гвинт
Заводський номер
МХ-0840
Кількість на модель
12
№
3
Назва деталі
Гайка 2М10х1,25 6Н.А12.016 ГОСТ 5916-70
Заводський номер
НО-3202
Кількість на модель
6
№
4
Назва деталі
Шайба 10Л 65Г ГОСТ 6402-70
Заводський номер
МХ-0142
Кількість на модель
6
№
5
Назва деталі
Диск
Заводський номер
ИХ-0113
Кількість на модель
6
№
6
Назва деталі
Кришка
Заводський номер
СТ222-3708891
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
СТ212-3708809
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
СТ222-3708869
Кількість на модель
2
№
9
Назва деталі
Скоба
Заводський номер
СТ222-3708868
Кількість на модель
2
№
10
Назва деталі
Контактний болт
Заводський номер
СТ212-3708892
Кількість на модель
2
№
11
Назва деталі
Ізоляційна шайба
Заводський номер
ВК-4-3708067
Кількість на модель
1
№
12
Назва деталі
Плунжер
Заводський номер
СТ222-3708861
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
СТ212-3708771
Кількість на модель
1
№
14
Назва деталі
Гайка
Заводський номер
М11-90118-01
Кількість на модель
2
№
15
Назва деталі
Диск 5T.65G
Заводський номер
Х-4001-01
Кількість на модель
6
№
16
Назва деталі
Диск
Заводський номер
Х-4034
Кількість на модель
2
№
17
Назва деталі
Шайба
Заводський номер
ХЗ-1940-Д
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
РС14-3708007
Кількість на модель
1
№
19
Назва деталі
Ярмо
Заводський номер
20.3708830
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
СТ212-3708804
Кількість на модель
1
№
21
Назва деталі
Якір
Заводський номер
СТ212-3708810
Кількість на модель
1
№
22
Назва деталі
Фланець
Заводський номер
СТ212-3708061
Кількість на модель
1
№
23
Назва деталі
Штифт
Заводський номер
СТ212-3708813
Кількість на модель
1
№
24
Назва деталі
Важіль відведення
Заводський номер
СТ212А-3708020
Кількість на модель
1
№
25
Назва деталі
Котушка
Заводський номер
20.3708142
Кількість на модель
1
№
26
Назва деталі
Вісь важеля
Заводський номер
СТ212А-3708014
Кількість на модель
1
№
27
Назва деталі
Пружинна шайба
Заводський номер
Х-4069
Кількість на модель
3
№
28
Назва деталі
Вкладиш ФР7.684.362
Заводський номер
СТ212-3708402
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
СТ212А-3708400
Кількість на модель
1
№
30
Назва деталі
Гайка
Заводський номер
8Х-1537М
Кількість на модель
1
№
31
Назва деталі
Ізоляція
Заводський номер
СТ50.3708108
Кількість на модель
2
№
32
Назва деталі
Котушка
Заводський номер
20.3708143
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
СТ212-3708011
Кількість на модель
2
№
34
Назва деталі
Обойма
Заводський номер
СТ212А-3708006
Кількість на модель
1
№
35
Назва деталі
Напівобідок упорний
Заводський номер
СТ212А-3708004
Кількість на модель
2
№
36
Назва деталі
Привід
Заводський номер
СТ212-3708600-Б
Кількість на модель
1
№
37
Назва деталі
Пружина
Заводський номер
СТ212-3708615-В
Кількість на модель
1
№
38
Назва деталі
Полюс
Заводський номер
СТ212-3708102
Кількість на модель
4
№
39
Назва деталі
Втулка отводки
Заводський номер
СТ212-3708602
Кількість на модель
1
№
40
Назва деталі
Кільце
Заводський номер
СТ212А-3708604
Кількість на модель
1
№
41
Назва деталі
Диск
Заводський номер
СТ212-3708012
Кількість на модель
1
№
42
Назва деталі
Вкладиш ФР7.684.363
Заводський номер
СТ212-3708052
Кількість на модель
1
№
43
Назва деталі
Подшипник
Заводський номер
СТ212-3708050
Кількість на модель
1
№
44
Назва деталі
Гвинт полюса
Заводський номер
1-ГК-38
Кількість на модель
8
№
45
Назва деталі
Якір
Заводський номер
20.3708200
Кількість на модель
1
№
46
Назва деталі
Диск
Заводський номер
НО-1001
Кількість на модель
1
№
47
Назва деталі
Диск
Заводський номер
МХ-0355
Кількість на модель
1
№
48
Назва деталі
Контактний болт
Заводський номер
20-3708109
Кількість на модель
1
№
49
Назва деталі
Вкладиш
Заводський номер
СТ50-3708302
Кількість на модель
1
№
50
Назва деталі
Стяжний болт
Заводський номер
СТ50-3708080-А
Кількість на модель
2
№
51
Назва деталі
Кришка
Заводський номер
20-3708300
Кількість на модель
1
№
52
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
3
№
53
Назва деталі
Гвинт
Заводський номер
8Х-1541
Кількість на модель
3
№
54
Назва деталі
Кожух
Заводський номер
СТ212А-3708071-А
Кількість на модель
1
№
55
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ222-3708042
Кількість на модель
1
№
56
Назва деталі
Пружина
Заводський номер
СТ50-3708304
Кількість на модель
8
№
57
Назва деталі
Ізольована щітка
Заводський номер
20.3708025
Кількість на модель
2
№
58
Назва деталі
Гвинт М5
Заводський номер
Х-4237-01
Кількість на модель
4
№
59
Назва деталі
Щітка без ізоляції
Заводський номер
20.3708115
Кількість на модель
2
№
60
Назва деталі
Пружина
Заводський номер
СТ222-3708867
Кількість на модель
1
№
61
Назва деталі
Шайба
Заводський номер
НО-3002
Кількість на модель
4
№
62
Назва деталі
Гвинт кріплення щітки
Заводський номер
8Х-1580
Кількість на модель
4
№
63
Назва деталі
Гайка
Заводський номер
8Х-1531М
Кількість на модель
4
№
64
Назва деталі
Ізоляція виводу
Заводський номер
СТ212-3708106
Кількість на модель
1
№
65
Назва деталі
Втулка
Заводський номер
ВК14-3708066
Кількість на модель
1
№
66
Назва деталі
Шина з'єднувальна
Заводський номер
СТ212-3708091
Кількість на модель
1
№
67
Назва деталі
Втулка ізоляційна
Заводський номер
СТ212А-3708104
Кількість на модель
1
№
68
Назва деталі
Корпус
Заводський номер
20.3708101
Кількість на модель
1
№
69
Назва деталі
Прокладка
Заводський номер
СТ212-3708048
Кількість на модель
1
№
70
Назва деталі
Диск
Заводський номер
ШП12
Кількість на модель
3
№
71
Назва деталі
гвинт
Заводський номер
М12х30
Кількість на модель
2
№
72
Назва деталі
гвинт
Заводський номер
М12х45
Кількість на модель
1
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кожух | 24.3708071-А | |||||||
| Ізоляційна шайба | ВК-14-3708067 | |||||||
| Стартер | 24.3708000 | 1 | 1 | |||||
| Стартер B | 20.3708000 | 1 | 1 | |||||
| Реле стартера | СТ212-3708800 | |||||||
| Реле стартера | 20.3708800 | 1 | 1 | |||||
| Привід | 24-3708600 | |||||||
| Кришка | СТ212-3708891 | |||||||
| Корпус | 24.3708100 | |||||||
| Ярмо | СТ212-3708830 | |||||||
| 1 | Диск | МХ-0276 | 3 | 3 | 1 | |||
| 2 | Пружинна шайба 6Т | Х-1482 | 12 | 12 | 2 | |||
| 3 | Гвинт | МХ-0840 | 12 | 12 | 3 | |||
| 4 | Гайка 2М10х1,25 6Н.А12.016 ГОСТ 5916-70 | НО-3202 | 6 | 6 | 4 | |||
| 5 | Шайба 10Л 65Г ГОСТ 6402-70 | МХ-0142 | 6 | 6 | 5 | |||
| 6 | Диск | ИХ-0113 | 6 | 6 | 6 | |||
| 7 | Кришка | СТ222-3708891 | 1 | 1 | 7 | |||
| 8 | Прокладка | СТ212-3708809 | 1 | 1 | 8 | |||
| 9 | Диск | СТ222-3708869 | 2 | 2 | 9 | |||
| 10 | Скоба | СТ222-3708868 | 2 | 2 | 10 | |||
| 11 | Контактний болт | СТ212-3708892 | 2 | 2 | 11 | |||
| 12 | Ізоляційна шайба | ВК-4-3708067 | 1 | 1 | 12 | |||
| 13 | Плунжер | СТ222-3708861 | 1 | 1 | 13 | |||
| 14 | Диск | СТ212-3708771 | 1 | 1 | 14 | |||
| 15 | Гайка | М11-90118-01 | 2 | 2 | 15 | |||
| 16 | Диск 5T.65G | Х-4001-01 | 6 | 6 | 16 | |||
| 17 | Диск | Х-4034 | 2 | 2 | 17 | |||
| 18 | Шайба | ХЗ-1940-Д | 1 | 1 | 18 | |||
| 19 | Пружина | РС14-3708007 | 1 | 1 | 19 | |||
| 20 | Ярмо | 20.3708830 | 1 | 1 | 20 | |||
| 21 | Пружина | СТ212-3708804 | 1 | 1 | 21 | |||
| 22 | Якір | СТ212-3708810 | 1 | 1 | 22 | |||
| 23 | Фланець | СТ212-3708061 | 1 | 1 | 23 | |||
| 24 | Штифт | СТ212-3708813 | 1 | 1 | 24 | |||
| 25 | Важіль відведення | СТ212А-3708020 | 1 | 1 | 25 | |||
| 26 | Котушка | 20.3708142 | 1 | 1 | 26 | |||
| 27 | Вісь важеля | СТ212А-3708014 | 1 | 1 | 27 | |||
| 28 | Пружинна шайба | Х-4069 | 3 | 3 | 28 | |||
| 29 | Вкладиш ФР7.684.362 | СТ212-3708402 | 1 | 1 | 29 | |||
| 30 | Кришка | СТ212А-3708400 | 1 | 1 | 30 | |||
| 31 | Гайка | 8Х-1537М | 1 | 1 | 31 | |||
| 32 | Ізоляція | СТ50.3708108 | 2 | 2 | 32 | |||
| 33 | Котушка | 20.3708143 | 1 | 1 | 33 | |||
| 34 | Диск | СТ212-3708011 | 2 | 2 | 34 | |||
| 35 | Обойма | СТ212А-3708006 | 1 | 1 | 35 | |||
| 36 | Напівобідок упорний | СТ212А-3708004 | 2 | 2 | 36 | |||
| 37 | Привід | СТ212-3708600-Б | 1 | 1 | 37 | |||
| 38 | Пружина | СТ212-3708615-В | 1 | 1 | 38 | |||
| 39 | Полюс | СТ212-3708102 | 4 | 4 | 39 | |||
| 40 | Втулка отводки | СТ212-3708602 | 1 | 1 | 40 | |||
| 41 | Кільце | СТ212А-3708604 | 1 | 1 | 41 | |||
| 42 | Диск | СТ212-3708012 | 1 | 1 | 42 | |||
| 43 | Вкладиш ФР7.684.363 | СТ212-3708052 | 1 | 1 | 43 | |||
| 44 | Подшипник | СТ212-3708050 | 1 | 1 | 44 | |||
| 45 | Гвинт полюса | 1-ГК-38 | 8 | 8 | 45 | |||
| 46 | Якір | 20.3708200 | 1 | 1 | 46 | |||
| 47 | Диск | НО-1001 | 1 | 1 | 47 | |||
| 48 | Диск | МХ-0355 | 1 | 1 | 48 | |||
| 49 | Контактний болт | 20-3708109 | 1 | 1 | 49 | |||
| 50 | Вкладиш | СТ50-3708302 | 1 | 1 | 50 | |||
| 51 | Стяжний болт | СТ50-3708080-А | 2 | 2 | 51 | |||
| 52 | Кришка | 20-3708300 | 1 | 1 | 52 | |||
| 53 | Пружинна шайба | Х-1012 | 3 | 3 | 53 | |||
| 54 | Гвинт | 8Х-1541 | 3 | 3 | 54 | |||
| 55 | Кожух | СТ212А-3708071-А | 1 | 1 | 55 | |||
| 56 | Ущільнювальне кільце | СТ222-3708042 | 1 | 1 | 56 | |||
| 57 | Пружина | СТ50-3708304 | 8 | 8 | 57 | |||
| 58 | Ізольована щітка | 20.3708025 | 2 | 2 | 58 | |||
| 59 | Гвинт М5 | Х-4237-01 | 4 | 4 | 59 | |||
| 60 | Щітка без ізоляції | 20.3708115 | 2 | 2 | 60 | |||
| 61 | Пружина | СТ222-3708867 | 1 | 1 | 61 | |||
| 62 | Шайба | НО-3002 | 4 | 4 | 62 | |||
| 63 | Гвинт кріплення щітки | 8Х-1580 | 4 | 4 | 63 | |||
| 64 | Гайка | 8Х-1531М | 4 | 4 | 64 | |||
| 65 | Ізоляція виводу | СТ212-3708106 | 1 | 1 | 65 | |||
| 66 | Втулка | ВК14-3708066 | 1 | 1 | 66 | |||
| 67 | Шина з'єднувальна | СТ212-3708091 | 1 | 1 | 67 | |||
| 68 | Втулка ізоляційна | СТ212А-3708104 | 1 | 1 | 68 | |||
| 69 | Корпус | 20.3708101 | 1 | 1 | 69 | |||
| 70 | Прокладка | СТ212-3708048 | 1 | 1 | 70 | |||
| 71 | Диск | ШП12 | 3 | 3 | 71 | |||
| 72 | гвинт | М12х30 | 2 | 2 | 72 | |||
| 73 | гвинт | М12х45 | 1 | 1 | 73 |
