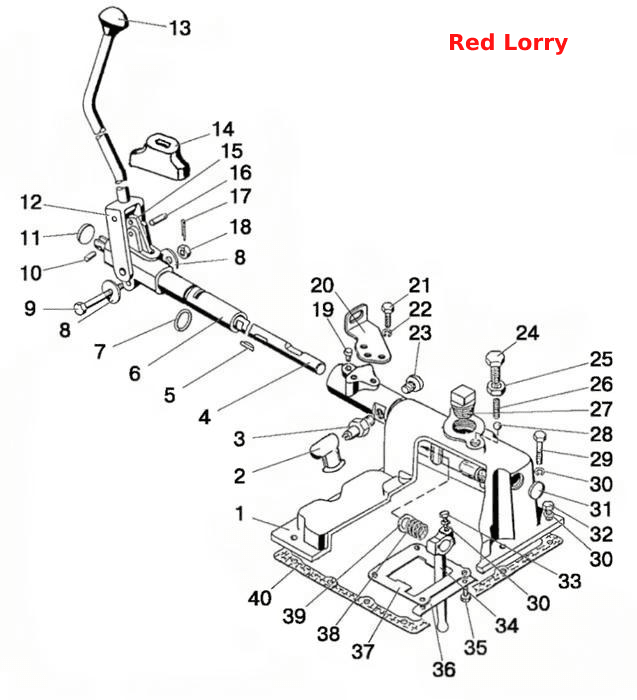

Механізм правого одноважільного керування КП (КП 74-1700010-05)
100%
Назва деталі
Кришка КП
Заводський номер
70-1703010-А1 -03
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
70-1703025-Б
Кількість на модель
1
№
1
Назва деталі
Чохол
Заводський номер
50Л-3724050
Кількість на модель
1
№
2
Назва деталі
Вимикач 37334210.015-97 ТУ РБ __NT__1__
Заводський номер
ВК12-51
Кількість на модель
№
3
Назва деталі
Вал
Заводський номер
70-1703201-Б-01
Кількість на модель
1
№
4
Назва деталі
шпонка
Заводський номер
СШ-611
Кількість на модель
1
№
5
Назва деталі
Опора
Заводський номер
70-1703210-Б
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
030-034-25-1-4
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
С12.01.019
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
50-2403034-01
Кількість на модель
1
№
9
Назва деталі
Штифт
Заводський номер
ШЦК 8x20
Кількість на модель
1
№
10
Назва деталі
Заглушка
Заводський номер
35-10кл.Ц9.Хр
Кількість на модель
1
№
11
Назва деталі
Важіль
Заводський номер
70-1703220-А
Кількість на модель
1
№
12
Назва деталі
Рукоятка
Заводський номер
70-1702125
Кількість на модель
1
№
13
Назва деталі
Чохол
Заводський номер
70-1703203-А
Кількість на модель
1
№
14
Назва деталі
Повідець
Заводський номер
70-1703202-А
Кількість на модель
1
№
15
Назва деталі
Штифт
Заводський номер
ШЦК 8x25
Кількість на модель
1
№
16
Назва деталі
Шплінт
Заводський номер
3,2x25.019
Кількість на модель
1
№
17
Назва деталі
Гайка
Заводський номер
М12-6Н.04.019
Кількість на модель
1
№
18
Назва деталі
Стопор
Заводський номер
70-1703205
Кількість на модель
1
№
19
Назва деталі
Кронштейн
Заводський номер
952-1802031-А
Кількість на модель
1
№
20
Назва деталі
гвинт
Заводський номер
M12-6gx20.88.35.019
Кількість на модель
2
№
21
Назва деталі
Диск __NT__1__ OST __NT__2__37.001.115-75
Заводський номер
12 ОТ
Кількість на модель
2
№
22
Назва деталі
Затор
Заводський номер
70-1702053
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
70-1703204
Кількість на модель
1
№
24
Назва деталі
Гайка
Заводський номер
М16-6Н.04.019
Кількість на модель
1
№
25
Назва деталі
Пружина фіксатора
Заводський номер
50-1702148-А
Кількість на модель
1
№
26
Назва деталі
Затор
Заводський номер
ПК КГ 11/4
Кількість на модель
1
№
27
Назва деталі
Партнер 13,8 мм
Заводський номер
13,8-60
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
M10-6gx60.88.35.019
Кількість на модель
2
№
29
Назва деталі
Диск
Заводський номер
10 ОТ
Кількість на модель
13
№
30
Назва деталі
Заглушка
Заводський номер
28-10кп.Ц9.хр
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
M10-6gx35.88.35.019
Кількість на модель
10
№
32
Назва деталі
гвинт
Заводський номер
M10-6gx30.88.35.019
Кількість на модель
1
№
33
Назва деталі
Важіль
Заводський номер
70-1703011
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
М10-6gx18.88.35.019
Кількість на модель
4
№
35
Назва деталі
Стопорна пластина
Заводський номер
50-1702107-А
Кількість на модель
2
№
36
Назва деталі
Обмежувальна пластина
Заводський номер
74-1702084
Кількість на модель
1
№
37
Назва деталі
Пружина
Заводський номер
70-1703057
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
70-1703058
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
50-1702026
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка КП | 70-1703010-А1 -03 | 1 | 1 | 1 | |||
| 1 | Кришка | 70-1703025-Б | 1 | 1 | 1 | |||
| 2 | Чохол | 50Л-3724050 | 1 | 1 | 2 | |||
| 3 | Вимикач 37334210.015-97 ТУ РБ __NT__1__ | ВК12-51 | 3 | |||||
| 4 | Вал | 70-1703201-Б-01 | 1 | 1 | 4 | |||
| 5 | шпонка | СШ-611 | 1 | 1 | 5 | |||
| 6 | Опора | 70-1703210-Б | 1 | 1 | 6 | |||
| 7 | Кільце | 030-034-25-1-4 | 1 | 1 | 7 | |||
| 8 | Диск | С12.01.019 | 2 | 2 | 8 | |||
| 9 | гвинт | 50-2403034-01 | 1 | 1 | 9 | |||
| 10 | Штифт | ШЦК 8x20 | 1 | 1 | 10 | |||
| 11 | Заглушка | 35-10кл.Ц9.Хр | 1 | 1 | 11 | |||
| 12 | Важіль | 70-1703220-А | 1 | 1 | 12 | |||
| 13 | Рукоятка | 70-1702125 | 1 | 1 | 13 | |||
| 14 | Чохол | 70-1703203-А | 1 | 1 | 14 | |||
| 15 | Повідець | 70-1703202-А | 1 | 1 | 15 | |||
| 16 | Штифт | ШЦК 8x25 | 1 | 1 | 16 | |||
| 17 | Шплінт | 3,2x25.019 | 1 | 1 | 17 | |||
| 18 | Гайка | М12-6Н.04.019 | 1 | 1 | 18 | |||
| 19 | Стопор | 70-1703205 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 952-1802031-А | 1 | 1 | 20 | |||
| 21 | гвинт | M12-6gx20.88.35.019 | 2 | 2 | 21 | |||
| 22 | Диск __NT__1__ OST __NT__2__37.001.115-75 | 12 ОТ | 2 | 2 | 22 | |||
| 23 | Затор | 70-1702053 | 1 | 1 | 23 | |||
| 24 | гвинт | 70-1703204 | 1 | 1 | 24 | |||
| 25 | Гайка | М16-6Н.04.019 | 1 | 1 | 25 | |||
| 26 | Пружина фіксатора | 50-1702148-А | 1 | 1 | 26 | |||
| 27 | Затор | ПК КГ 11/4 | 1 | 1 | 27 | |||
| 28 | Партнер 13,8 мм | 13,8-60 | 1 | 1 | 28 | |||
| 29 | Болт | M10-6gx60.88.35.019 | 2 | 2 | 29 | |||
| 30 | Диск | 10 ОТ | 13 | 13 | 30 | |||
| 31 | Заглушка | 28-10кп.Ц9.хр | 1 | 1 | 31 | |||
| 32 | гвинт | M10-6gx35.88.35.019 | 10 | 10 | 32 | |||
| 33 | гвинт | M10-6gx30.88.35.019 | 1 | 1 | 33 | |||
| 34 | Важіль | 70-1703011 | 1 | 1 | 34 | |||
| 35 | гвинт | М10-6gx18.88.35.019 | 4 | 4 | 35 | |||
| 36 | Стопорна пластина | 50-1702107-А | 2 | 2 | 36 | |||
| 37 | Обмежувальна пластина | 74-1702084 | 1 | 1 | 37 | |||
| 38 | Пружина | 70-1703057 | 1 | 1 | 38 | |||
| 39 | Диск | 70-1703058 | 1 | 1 | 39 | |||
| 40 | Прокладка | 50-1702026 | 1 | 1 | 40 |
