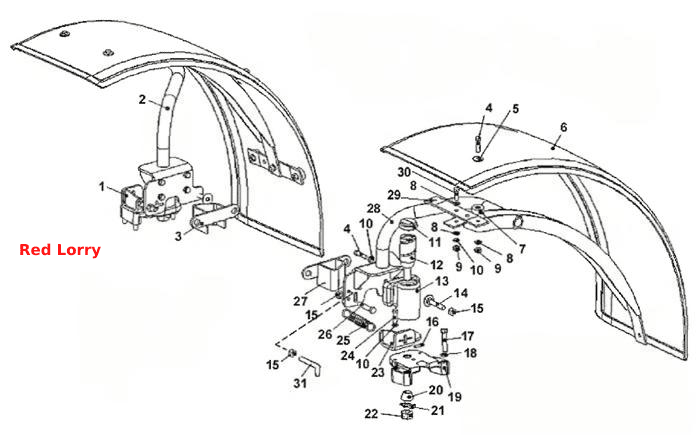

Передні крила (для ПВМ 822-2300020-01 з короткими рукавами)
100%
Назва деталі
Крило
Заводський номер
822-8403100/-01
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
822-8403110-01
Кількість на модель
1
№
1
Назва деталі
Стійка
Заводський номер
822-8403115-01
Кількість на модель
1
№
2
Назва деталі
Опора
Заводський номер
822-8403120
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
M10-6gx40.88.35.019
Кількість на модель
20
№
4
Назва деталі
Диск
Заводський номер
С 10.01.019
Кількість на модель
12
№
5
Назва деталі
Крило
Заводський номер
822-8403114
Кількість на модель
2
№
6
Назва деталі
Відеоролик
Заводський номер
80-4616017
Кількість на модель
12
№
7
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
18
№
9
Назва деталі
Диск __NT__1__ OST __NT__2__37.001.115-75
Заводський номер
10ОТ
Кількість на модель
16
№
10
Назва деталі
Заглушка
Заводський номер
822-8403109
Кількість на модель
2
№
11
Назва деталі
Ось
Заводський номер
822-8403107
Кількість на модель
2
№
12
Назва деталі
Кронштейн
Заводський номер
822-8403106
Кількість на модель
1
№
13
Назва деталі
Опора
Заводський номер
822-8403130
Кількість на модель
2
№
14
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019
Кількість на модель
6
№
15
Назва деталі
Штифт
Заводський номер
822-8403101
Кількість на модель
4
№
16
Назва деталі
гвинт
Заводський номер
M12-6gx60.88.35.019
Кількість на модель
8
№
17
Назва деталі
Диск __NT__1__ OST __NT__2__37.001.115-75
Заводський номер
12 ОТ
Кількість на модель
8
№
18
Назва деталі
Підстава
Заводський номер
822-8403108
Кількість на модель
2
№
19
Назва деталі
Втулка
Заводський номер
822-8403129
Кількість на модель
2
№
20
Назва деталі
Диск
Заводський номер
20 ОТ
Кількість на модель
2
№
21
Назва деталі
Гайка
Заводський номер
М20-6Н.6.019
Кількість на модель
2
№
22
Назва деталі
Кронштейн
Заводський номер
822-8403110
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
M10-6gx35.88.35.019
Кількість на модель
2
№
24
Назва деталі
Пружина
Заводський номер
822-8403102
Кількість на модель
2
№
25
Назва деталі
гвинт
Заводський номер
M12-6gx50.88.35.019
Кількість на модель
2
№
26
Назва деталі
Опора
Заводський номер
822-8403120-01
Кількість на модель
1
№
27
Назва деталі
Стійка
Заводський номер
822-8403115
Кількість на модель
1
№
28
Назва деталі
Смуга
Заводський номер
822-8403104
Кількість на модель
6
№
29
Назва деталі
гвинт
Заводський номер
M10-6gx30.88.35.019
Кількість на модель
6
№
30
Назва деталі
Обмежувач
Заводський номер
822-8403103
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Крило | 822-8403100/-01 | 1 | 1 | |||||
| 1 | Кронштейн | 822-8403110-01 | 1 | 1 | 1 | |||
| 2 | Стійка | 822-8403115-01 | 1 | 1 | 2 | |||
| 3 | Опора | 822-8403120 | 1 | 1 | 3 | |||
| 4 | гвинт | M10-6gx40.88.35.019 | 20 | 20 | 4 | |||
| 5 | Диск | С 10.01.019 | 12 | 12 | 5 | |||
| 6 | Крило | 822-8403114 | 2 | 2 | 6 | |||
| 7 | Відеоролик | 80-4616017 | 12 | 12 | 7 | |||
| 9 | Гайка | М10-6Н.6.019 | 18 | 18 | 9 | |||
| 10 | Диск __NT__1__ OST __NT__2__37.001.115-75 | 10ОТ | 16 | 16 | 10 | |||
| 11 | Заглушка | 822-8403109 | 2 | 2 | 11 | |||
| 12 | Ось | 822-8403107 | 2 | 2 | 12 | |||
| 13 | Кронштейн | 822-8403106 | 1 | 1 | 13 | |||
| 14 | Опора | 822-8403130 | 2 | 2 | 14 | |||
| 15 | Гайка | М12-6Н.6.019 | 6 | 6 | 15 | |||
| 16 | Штифт | 822-8403101 | 4 | 4 | 16 | |||
| 17 | гвинт | M12-6gx60.88.35.019 | 8 | 8 | 17 | |||
| 18 | Диск __NT__1__ OST __NT__2__37.001.115-75 | 12 ОТ | 8 | 8 | 18 | |||
| 19 | Підстава | 822-8403108 | 2 | 2 | 19 | |||
| 20 | Втулка | 822-8403129 | 2 | 2 | 20 | |||
| 21 | Диск | 20 ОТ | 2 | 2 | 21 | |||
| 22 | Гайка | М20-6Н.6.019 | 2 | 2 | 22 | |||
| 23 | Кронштейн | 822-8403110 | 1 | 1 | 23 | |||
| 24 | гвинт | M10-6gx35.88.35.019 | 2 | 2 | 24 | |||
| 25 | Пружина | 822-8403102 | 2 | 2 | 25 | |||
| 26 | гвинт | M12-6gx50.88.35.019 | 2 | 2 | 26 | |||
| 27 | Опора | 822-8403120-01 | 1 | 1 | 27 | |||
| 28 | Стійка | 822-8403115 | 1 | 1 | 28 | |||
| 29 | Смуга | 822-8403104 | 6 | 6 | 29 | |||
| 30 | гвинт | M10-6gx30.88.35.019 | 6 | 6 | 30 | |||
| 31 | Обмежувач | 822-8403103 | 2 | 2 | 31 |
