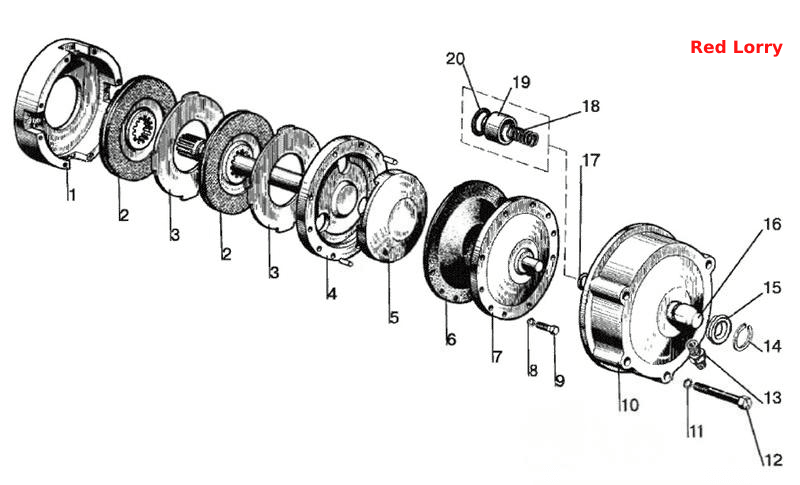

Механізм блокування диференціала «сухого» типу
100%
Назва деталі
Муфта блокувальна в зборі
Заводський номер
70-2409010-Б
Кількість на модель
1
№
Назва деталі
Муфта блокування
Заводський номер
70-2409010-Б-01
Кількість на модель
1
№
Назва деталі
Перехідник
Заводський номер
82Р-2409050
Кількість на модель
1
№
Назва деталі
Перехідник
Заводський номер
82Р-2409050-02
Кількість на модель
1
№
Назва деталі
Корпус муфти
Заводський номер
70-2409015-А
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
70-3502040-01
Кількість на модель
2
№
2
Назва деталі
Диск гальмівний
Заводський номер
70-3502040-04
Кількість на модель
2
№
2
Назва деталі
Диск віджимний
Заводський номер
70-2409028
Кількість на модель
2
№
3
Назва деталі
Вал блокувальний
Заводський номер
70-2409020
Кількість на модель
1
№
4
Назва деталі
Блокувальний вал
Заводський номер
70-2409020-01
Кількість на модель
1
№
4
Назва деталі
Диск натискний
Заводський номер
70-2409018
Кількість на модель
1
№
5
Назва деталі
Діафрагма
Заводський номер
70-2409021
Кількість на модель
1
№
6
Назва деталі
Кришка діафрагми
Заводський номер
70-2409030-Б
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
8Т
Кількість на модель
8
№
8
Назва деталі
гвинт
Заводський номер
M8-6gx40.88.35.019
Кількість на модель
8
№
9
Назва деталі
Кожух
Заводський номер
70-2409035-А6
Кількість на модель
1
№
10
Назва деталі
Диск __NT__1__ OST __NT__2__37.001.115-75
Заводський номер
12 ОТ
Кількість на модель
5
№
11
Назва деталі
Болт
Заводський номер
M12-6gx200.58.019
Кількість на модель
5
№
12
Назва деталі
гвинт
Заводський номер
1522-2409034
Кількість на модель
5
№
12
Назва деталі
Штуцер
Заводський номер
85-3407470
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
70-2409037
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
С40
Кількість на модель
1
№
14
Назва деталі
Ущільнювач
Заводський номер
82Р-2409036А
Кількість на модель
1
№
15
Назва деталі
Перехідник
Заводський номер
70-2409026-Б
Кількість на модель
1
№
16
Назва деталі
Кільце- - -
Заводський номер
020-025-30-2-2
Кількість на модель
1
№
17
Назва деталі
Пружина
Заводський номер
54-06-448-А
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
70-2409027-А
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
70-2409033-Б
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта блокувальна в зборі | 70-2409010-Б | 1 | 1 | |||||
| Муфта блокування | 70-2409010-Б-01 | 1 | 1 | |||||
| Перехідник | 82Р-2409050 | 1 | 1 | |||||
| Перехідник | 82Р-2409050-02 | 1 | 1 | |||||
| 1 | Корпус муфти | 70-2409015-А | 1 | 1 | 1 | |||
| 2 | Диск | 70-3502040-01 | 2 | 2 | 2 | |||
| 2 | Диск гальмівний | 70-3502040-04 | 2 | 2 | 2 | |||
| 3 | Диск віджимний | 70-2409028 | 2 | 2 | 3 | |||
| 4 | Вал блокувальний | 70-2409020 | 1 | 1 | 4 | |||
| 4 | Блокувальний вал | 70-2409020-01 | 1 | 1 | 4 | |||
| 5 | Диск натискний | 70-2409018 | 1 | 1 | 5 | |||
| 6 | Діафрагма | 70-2409021 | 1 | 1 | 6 | |||
| 7 | Кришка діафрагми | 70-2409030-Б | 1 | 1 | 7 | |||
| 8 | Диск | 8Т | 8 | 8 | 8 | |||
| 9 | гвинт | M8-6gx40.88.35.019 | 8 | 8 | 9 | |||
| 10 | Кожух | 70-2409035-А6 | 1 | 1 | 10 | |||
| 11 | Диск __NT__1__ OST __NT__2__37.001.115-75 | 12 ОТ | 5 | 5 | 11 | |||
| 12 | Болт | M12-6gx200.58.019 | 5 | 5 | 12 | |||
| 12 | гвинт | 1522-2409034 | 5 | 5 | 12 | |||
| 13 | Штуцер | 85-3407470 | 1 | 1 | 13 | |||
| 13 | Штуцер | 70-2409037 | 1 | 1 | 13 | |||
| 14 | Кільце | С40 | 1 | 1 | 14 | |||
| 15 | Ущільнювач | 82Р-2409036А | 1 | 1 | 15 | |||
| 16 | Перехідник | 70-2409026-Б | 1 | 1 | 16 | |||
| 17 | Кільце- - - | 020-025-30-2-2 | 1 | 1 | 17 | |||
| 18 | Пружина | 54-06-448-А | 1 | 1 | 18 | |||
| 19 | Втулка | 70-2409027-А | 1 | 1 | 19 | |||
| 20 | КІЛЬЦО | 70-2409033-Б | 1 | 1 | 20 |
