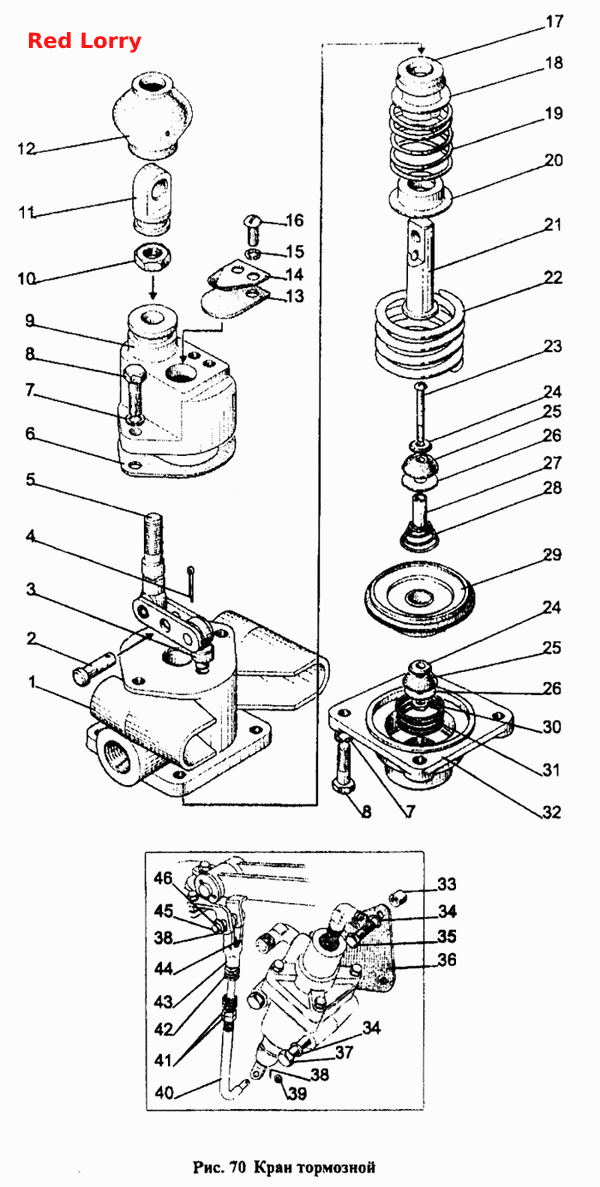

Гальмівний кран
100%
Назва деталі
Діафрагма в зборі
Заводський номер
80-3514020
Кількість на модель
1
№
Назва деталі
Корпус зі штифтом і манжетою в зборі
Заводський номер
80-3514060
Кількість на модель
1
№
Назва деталі
Гальмівний кран
Заводський номер
80-3514010
Кількість на модель
1
№
Назва деталі
Тяга в зборі
Заводський номер
80-3514120
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
80-3514061
Кількість на модель
1
№
1
Назва деталі
Палець
Заводський номер
6х18
Кількість на модель
1
№
2
Назва деталі
Штифт
Заводський номер
80-3514063
Кількість на модель
1
№
3
Назва деталі
Шплінт
Заводський номер
2х12
Кількість на модель
1
№
4
Назва деталі
Тяга
Заводський номер
80-3514070
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
80-3514081
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
SНР6
Кількість на модель
6
№
7
Назва деталі
Гвинт
Заводський номер
М6х20
Кількість на модель
6
№
8
Назва деталі
Кришка
Заводський номер
80-3514084
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
1
№
10
Назва деталі
Ушко
Заводський номер
80-3514017
Кількість на модель
1
№
11
Назва деталі
Чохол
Заводський номер
80-3514016
Кількість на модель
1
№
12
Назва деталі
Клапан
Заводський номер
80-3514019
Кількість на модель
1
№
13
Назва деталі
Притиск
Заводський номер
80-3514018
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
SНР5
Кількість на модель
2
№
15
Назва деталі
Гвинт
Заводський номер
VМ5х12
Кількість на модель
2
№
16
Назва деталі
Манжета
Заводський номер
80-3514062
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
80-3514087
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
80-3514014
Кількість на модель
1
№
19
Назва деталі
Тарілка пружини
Заводський номер
80-3514013
Кількість на модель
1
№
20
Назва деталі
Стебло
Заводський номер
80-3514082
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
80-3514012
Кількість на модель
1
№
22
Назва деталі
Гвинт
Заводський номер
80-3514023
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
80-3514021
Кількість на модель
2
№
24
Назва деталі
Клапан
Заводський номер
80-3514026
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
80-3514027
Кількість на модель
2
№
26
Назва деталі
Трубка
Заводський номер
80-3514022
Кількість на модель
1
№
27
Назва деталі
Пружина
Заводський номер
80-3514024
Кількість на модель
1
№
28
Назва деталі
Діафрагма
Заводський номер
80-3514040
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
М4
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
80-3514011
Кількість на модель
1
№
31
Назва деталі
Кришка
Заводський номер
80-3514083
Кількість на модель
1
№
32
Назва деталі
Бобіші
Заводський номер
85-3514012
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
SНР10
Кількість на модель
4
№
34
Назва деталі
гвинт
Заводський номер
М10х40
Кількість на модель
2
№
35
Назва деталі
Кронштейн
Заводський номер
85-3514011
Кількість на модель
1
№
36
Назва деталі
гвинт
Заводський номер
М10х70
Кількість на модель
2
№
37
Назва деталі
Шплінт
Заводський номер
3,2х18
Кількість на модель
2
№
38
Назва деталі
Диск
Заводський номер
SНСН8
Кількість на модель
1
№
39
Назва деталі
Тяга
Заводський номер
80-3514121
Кількість на модель
1
№
40
Назва деталі
Гайка
Заводський номер
М12х1,25
Кількість на модель
2
№
41
Назва деталі
Пружина
Заводський номер
DSSН-14.21.141
Кількість на модель
1
№
42
Назва деталі
Вилка
Заводський номер
80-3514122
Кількість на модель
1
№
43
Назва деталі
Гайка
Заводський номер
80-3514123
Кількість на модель
1
№
44
Назва деталі
Палець
Заводський номер
12х48
Кількість на модель
1
№
45
Назва деталі
Диск
Заводський номер
SНСН12
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Діафрагма в зборі | 80-3514020 | 1 | 1 | |||||
| Корпус зі штифтом і манжетою в зборі | 80-3514060 | 1 | 1 | |||||
| Гальмівний кран | 80-3514010 | 1 | 1 | |||||
| Тяга в зборі | 80-3514120 | 1 | 1 | |||||
| 1 | Корпус | 80-3514061 | 1 | 1 | 1 | |||
| 2 | Палець | 6х18 | 1 | 1 | 2 | |||
| 3 | Штифт | 80-3514063 | 1 | 1 | 3 | |||
| 4 | Шплінт | 2х12 | 1 | 1 | 4 | |||
| 5 | Тяга | 80-3514070 | 1 | 1 | 5 | |||
| 6 | Прокладка | 80-3514081 | 1 | 1 | 6 | |||
| 7 | Диск | SНР6 | 6 | 6 | 7 | |||
| 8 | Гвинт | М6х20 | 6 | 6 | 8 | |||
| 9 | Кришка | 80-3514084 | 1 | 1 | 9 | |||
| 10 | Гайка | М8 | 1 | 1 | 10 | |||
| 11 | Ушко | 80-3514017 | 1 | 1 | 11 | |||
| 12 | Чохол | 80-3514016 | 1 | 1 | 12 | |||
| 13 | Клапан | 80-3514019 | 1 | 1 | 13 | |||
| 14 | Притиск | 80-3514018 | 1 | 1 | 14 | |||
| 15 | Диск | SНР5 | 2 | 2 | 15 | |||
| 16 | Гвинт | VМ5х12 | 2 | 2 | 16 | |||
| 17 | Манжета | 80-3514062 | 1 | 1 | 17 | |||
| 18 | Втулка | 80-3514087 | 1 | 1 | 18 | |||
| 19 | Пружина | 80-3514014 | 1 | 1 | 19 | |||
| 20 | Тарілка пружини | 80-3514013 | 1 | 1 | 20 | |||
| 21 | Стебло | 80-3514082 | 1 | 1 | 21 | |||
| 22 | Пружина | 80-3514012 | 1 | 1 | 22 | |||
| 23 | Гвинт | 80-3514023 | 1 | 1 | 23 | |||
| 24 | Диск | 80-3514021 | 2 | 2 | 24 | |||
| 25 | Клапан | 80-3514026 | 2 | 2 | 25 | |||
| 26 | Диск | 80-3514027 | 2 | 2 | 26 | |||
| 27 | Трубка | 80-3514022 | 1 | 1 | 27 | |||
| 28 | Пружина | 80-3514024 | 1 | 1 | 28 | |||
| 29 | Діафрагма | 80-3514040 | 1 | 1 | 29 | |||
| 30 | Гайка | М4 | 1 | 1 | 30 | |||
| 31 | Пружина | 80-3514011 | 1 | 1 | 31 | |||
| 32 | Кришка | 80-3514083 | 1 | 1 | 32 | |||
| 33 | Бобіші | 85-3514012 | 2 | 2 | 33 | |||
| 34 | Диск | SНР10 | 4 | 4 | 34 | |||
| 35 | гвинт | М10х40 | 2 | 2 | 35 | |||
| 36 | Кронштейн | 85-3514011 | 1 | 1 | 36 | |||
| 37 | гвинт | М10х70 | 2 | 2 | 37 | |||
| 38 | Шплінт | 3,2х18 | 2 | 2 | 38 | |||
| 39 | Диск | SНСН8 | 1 | 1 | 39 | |||
| 40 | Тяга | 80-3514121 | 1 | 1 | 40 | |||
| 41 | Гайка | М12х1,25 | 2 | 2 | 41 | |||
| 42 | Пружина | DSSН-14.21.141 | 1 | 1 | 42 | |||
| 43 | Вилка | 80-3514122 | 1 | 1 | 43 | |||
| 44 | Гайка | 80-3514123 | 1 | 1 | 44 | |||
| 45 | Палець | 12х48 | 1 | 1 | 45 | |||
| 46 | Диск | SНСН12 | 1 | 1 | 46 |
