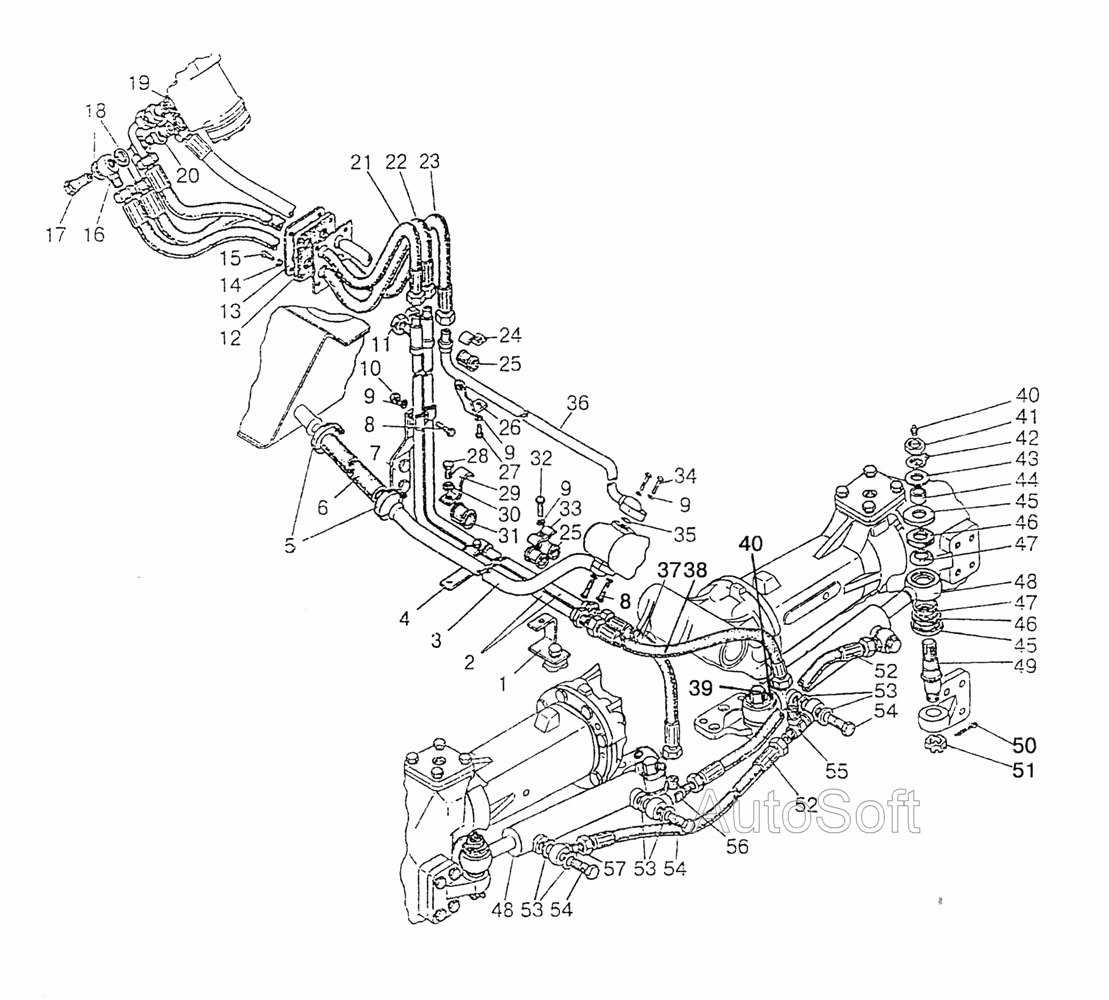

Гідрооб'ємне рульове управління
100%
Назва деталі
Кронштейн
Заводський номер
1522-3407017
Кількість на модель
1
№
1
Назва деталі
Нафтопровід
Заводський номер
1522-3407050
Кількість на модель
2
№
2
Назва деталі
Нафтопровід
Заводський номер
1221-3407030
Кількість на модель
1
№
3
Назва деталі
Планка
Заводський номер
85-3407107
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
25-40«Норма»
Кількість на модель
2
№
5
Назва деталі
Шланг
Заводський номер
1321-3407018-03
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
80В-3407012
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
М8х40
Кількість на модель
3
№
8
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
9
№
9
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
4
№
10
Назва деталі
Заглушка
Заводський номер
Н.036.12.010
Кількість на модель
2
№
11
Назва деталі
Прокладка
Заводський номер
2522-6703034
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
1522-3407011
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
ШП6
Кількість на модель
4
№
14
Назва деталі
Гвинт
Заводський номер
М6х25
Кількість на модель
4
№
15
Назва деталі
Кутник
Заводський номер
530-4614029
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
85-3407105
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
Ф80-3407157
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
025-029-25-2-2
Кількість на модель
2
№
19
Назва деталі
Штуцер
Заводський номер
1522-3407016
Кількість на модель
2
№
20
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-06
Кількість на модель
1
№
21
Назва деталі
Шланг високого тиску
Заводський номер
ПН.036.83.040
Кількість на модель
1
№
22
Назва деталі
Шланг високого тиску
Заводський номер
1522В-3407100-02
Кількість на модель
1
№
23
Назва деталі
Скоба
Заводський номер
70-3407163
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
7
№
25
Назва деталі
Кронштейн
Заводський номер
70-3407164
Кількість на модель
1
№
26
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
1
№
28
Назва деталі
Скоба
Заводський номер
102-3407014
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
70-4607158
Кількість на модель
3
№
31
Назва деталі
гвинт
Заводський номер
М8х30
Кількість на модель
3
№
32
Назва деталі
Планка
Заводський номер
70-3407146
Кількість на модель
4
№
33
Назва деталі
гвинт
Заводський номер
М8х35
Кількість на модель
2
№
34
Назва деталі
Кільце
Заводський номер
017-022-30-1-4
Кількість на модель
2
№
35
Назва деталі
Нафтопровід
Заводський номер
1522-34070201
Кількість на модель
1
№
36
Назва деталі
Шланг високого тиску
Заводський номер
952-3407100-04
Кількість на модель
1
№
37
Назва деталі
Шланг високого тиску
Заводський номер
952-3407100-02
Кількість на модель
1
№
38
Назва деталі
Штуцер
Заводський номер
Ф80-3405112
Кількість на модель
2
№
39
Назва деталі
Маслянка
Заводський номер
1.1
Кількість на модель
4
№
40
Назва деталі
Гайка
Заводський номер
М20х1,5
Кількість на модель
4
№
41
Назва деталі
Стопорна шайба
Заводський номер
Ф80-3405103
Кількість на модель
4
№
42
Назва деталі
Диск
Заводський номер
ШЧ20
Кількість на модель
4
№
43
Назва деталі
Втулка
Заводський номер
Ф80-3405102-Б
Кількість на модель
4
№
44
Назва деталі
Ущільнювальна чашка
Заводський номер
Ф80-3405108
Кількість на модель
8
№
45
Назва деталі
Ущільнювач
Заводський номер
Ф80-3405109
Кількість на модель
8
№
46
Назва деталі
Сферична втулка
Заводський номер
Ф80-3405107
Кількість на модель
8
№
47
Назва деталі
Гідроциліндр
Заводський номер
Ц50-3405215
Кількість на модель
2
№
48
Назва деталі
Палець
Заводський номер
102-3405103
Кількість на модель
4
№
49
Назва деталі
Шплінт
Заводський номер
4х36
Кількість на модель
4
№
50
Назва деталі
Гайка упорна
Заводський номер
70-4605316
Кількість на модель
4
№
51
Назва деталі
Шланг високого тиску
Заводський номер
952-3407100-12
Кількість на модель
2
№
52
Назва деталі
Диск
Заводський номер
Ф80-3407114
Кількість на модель
8
№
53
Назва деталі
гвинт
Заводський номер
Ф80-3407201
Кількість на модель
4
№
54
Назва деталі
Трійник
Заводський номер
1221-3407010-Б-01
Кількість на модель
1
№
55
Назва деталі
Трійник
Заводський номер
1221-3407010-Б
Кількість на модель
1
№
56
Назва деталі
Перехідник
Заводський номер
952-3407020
Кількість на модель
2
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 1522-3407017 | 1 | 1 | 1 | |||
| 2 | Нафтопровід | 1522-3407050 | 2 | 2 | 2 | |||
| 3 | Нафтопровід | 1221-3407030 | 1 | 1 | 3 | |||
| 4 | Планка | 85-3407107 | 1 | 1 | 4 | |||
| 5 | Хомут | 25-40«Норма» | 2 | 2 | 5 | |||
| 6 | Шланг | 1321-3407018-03 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 80В-3407012 | 1 | 1 | 7 | |||
| 8 | гвинт | М8х40 | 3 | 3 | 8 | |||
| 9 | Диск | ШП8 | 9 | 9 | 9 | |||
| 10 | Гайка | М8 | 4 | 4 | 10 | |||
| 11 | Заглушка | Н.036.12.010 | 2 | 2 | 11 | |||
| 12 | Прокладка | 2522-6703034 | 1 | 1 | 12 | |||
| 13 | Кришка | 1522-3407011 | 1 | 1 | 13 | |||
| 14 | Диск | ШП6 | 4 | 4 | 14 | |||
| 15 | Гвинт | М6х25 | 4 | 4 | 15 | |||
| 16 | Кутник | 530-4614029 | 1 | 1 | 16 | |||
| 17 | гвинт | 85-3407105 | 1 | 1 | 17 | |||
| 18 | Шайба | Ф80-3407157 | 2 | 2 | 18 | |||
| 19 | Кільце | 025-029-25-2-2 | 2 | 2 | 19 | |||
| 20 | Штуцер | 1522-3407016 | 2 | 2 | 20 | |||
| 21 | Шланг високого тиску | 680-4607140-06 | 1 | 1 | 21 | |||
| 22 | Шланг високого тиску | ПН.036.83.040 | 1 | 1 | 22 | |||
| 23 | Шланг високого тиску | 1522В-3407100-02 | 1 | 1 | 23 | |||
| 24 | Скоба | 70-3407163 | 1 | 1 | 24 | |||
| 25 | Втулка | 70-3506027 | 7 | 7 | 25 | |||
| 26 | Кронштейн | 70-3407164 | 1 | 1 | 26 | |||
| 27 | гвинт | М8х20 | 1 | 1 | 27 | |||
| 28 | гвинт | М10х25 | 1 | 1 | 28 | |||
| 29 | Скоба | 102-3407014 | 1 | 1 | 29 | |||
| 30 | Диск | ШП10 | 1 | 1 | 30 | |||
| 31 | Прокладка | 70-4607158 | 3 | 3 | 31 | |||
| 32 | гвинт | М8х30 | 3 | 3 | 32 | |||
| 33 | Планка | 70-3407146 | 4 | 4 | 33 | |||
| 34 | гвинт | М8х35 | 2 | 2 | 34 | |||
| 35 | Кільце | 017-022-30-1-4 | 2 | 2 | 35 | |||
| 36 | Нафтопровід | 1522-34070201 | 1 | 1 | 36 | |||
| 37 | Шланг високого тиску | 952-3407100-04 | 1 | 1 | 37 | |||
| 38 | Шланг високого тиску | 952-3407100-02 | 1 | 1 | 38 | |||
| 39 | Штуцер | Ф80-3405112 | 2 | 2 | 39 | |||
| 40 | Маслянка | 1.1 | 4 | 4 | 40 | |||
| 41 | Гайка | М20х1,5 | 4 | 4 | 41 | |||
| 42 | Стопорна шайба | Ф80-3405103 | 4 | 4 | 42 | |||
| 43 | Диск | ШЧ20 | 4 | 4 | 43 | |||
| 44 | Втулка | Ф80-3405102-Б | 4 | 4 | 44 | |||
| 45 | Ущільнювальна чашка | Ф80-3405108 | 8 | 8 | 45 | |||
| 46 | Ущільнювач | Ф80-3405109 | 8 | 8 | 46 | |||
| 47 | Сферична втулка | Ф80-3405107 | 8 | 8 | 47 | |||
| 48 | Гідроциліндр | Ц50-3405215 | 2 | 2 | 48 | |||
| 49 | Палець | 102-3405103 | 4 | 4 | 49 | |||
| 50 | Шплінт | 4х36 | 4 | 4 | 50 | |||
| 51 | Гайка упорна | 70-4605316 | 4 | 4 | 51 | |||
| 52 | Шланг високого тиску | 952-3407100-12 | 2 | 2 | 52 | |||
| 53 | Диск | Ф80-3407114 | 8 | 8 | 53 | |||
| 54 | гвинт | Ф80-3407201 | 4 | 4 | 54 | |||
| 55 | Трійник | 1221-3407010-Б-01 | 1 | 1 | 55 | |||
| 56 | Трійник | 1221-3407010-Б | 1 | 1 | 56 | |||
| 57 | Перехідник | 952-3407020 | 2 | 2 | 57 |
