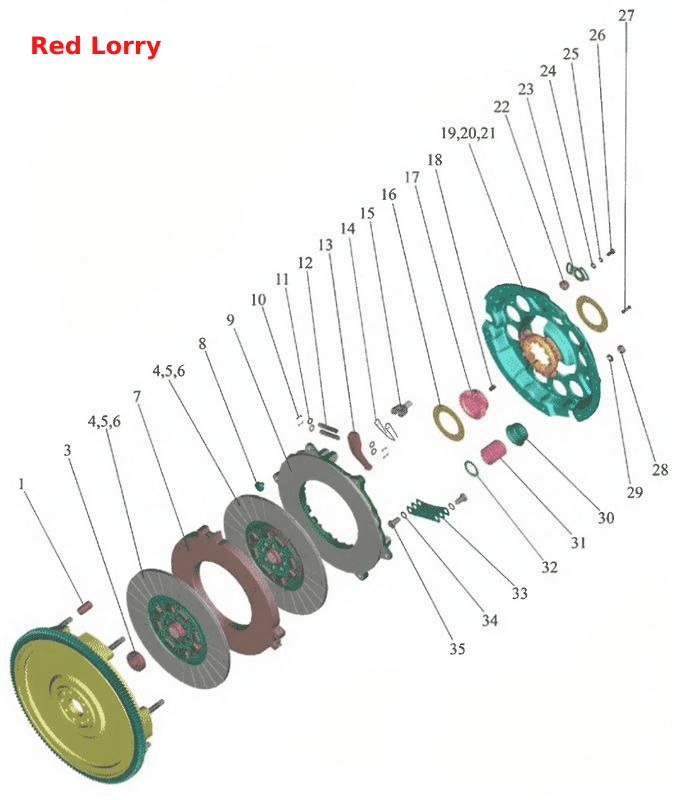

Установка зчеплення 1523Д-1005009
100%
Назва деталі
Натискний диск зчеплення з кожухом
Заводський номер
85-1601090-В
Кількість на модель
1
№
Назва деталі
Встановлення зчеплення
Заводський номер
1523Д-1005009
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
70-1601074
Кількість на модель
6
№
1
Назва деталі
Підшипник
Заводський номер
180205К1С17
Кількість на модель
1
№
3
Назва деталі
Ведений диск (з безасбестовими накладками)
Заводський номер
85-1601130-01
Кількість на модель
2
№
4
Назва деталі
Фрикційна накладка
Заводський номер
70-1601138-01
Кількість на модель
2
№
5
Назва деталі
Заклепка
Заводський номер
2-4x8.32
Кількість на модель
48
№
6
Назва деталі
СЕРЕДНІЙ ДИСК
Заводський номер
1520-1601092
Кількість на модель
1
№
7
Назва деталі
Упор
Заводський номер
1520-1601123
Кількість на модель
3
№
8
Назва деталі
Натискний диск
Заводський номер
85-1601093-Б
Кількість на модель
1
№
9
Назва деталі
Шплінт
Заводський номер
3,2x18.019
Кількість на модель
12
№
10
Назва деталі
Диск
Заводський номер
85-1601108
Кількість на модель
12
№
11
Назва деталі
Палець
Заводський номер
85-1601096
Кількість на модель
6
№
12
Назва деталі
Віджимний важіль
Заводський номер
85-1601094
Кількість на модель
3
№
13
Назва деталі
Пружина
Заводський номер
85-1601083
Кількість на модель
3
№
14
Назва деталі
Вилка
Заводський номер
85-1601097
Кількість на модель
3
№
15
Назва деталі
Диск
Заводський номер
1522-1601062
Кількість на модель
2
№
16
Назва деталі
Втулка
Заводський номер
70-1601053
Кількість на модель
1
№
17
Назва деталі
Демпфер
Заводський номер
70-1601091
Кількість на модель
12
№
18
Назва деталі
Заклепка
Заводський номер
8x22.01
Кількість на модель
9
№
19
Назва деталі
Пастка
Заводський номер
1522-1601051
Кількість на модель
1
№
20
Назва деталі
Опорний диск
Заводський номер
1522-1601125
Кількість на модель
1
№
21
Назва деталі
Опорний диск
Заводський номер
1522-1601120
Кількість на модель
1
№
21
Назва деталі
Регулювальна гайка
Заводський номер
85-1601109-А
Кількість на модель
3
№
22
Назва деталі
Стопорна шайба
Заводський номер
85-1601086
Кількість на модель
3
№
23
Назва деталі
Диск
Заводський номер
С 8.01.019
Кількість на модель
6
№
24
Назва деталі
Диск
Заводський номер
8Т
Кількість на модель
6
№
25
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
6
№
26
Назва деталі
Заклепка
Заводський номер
6x30.01
Кількість на модель
6
№
27
Назва деталі
Гайка
Заводський номер
М 12x1,25
Кількість на модель
9
№
28
Назва деталі
Диск __NT__1__ OST __NT__2__37.001.115-75
Заводський номер
12 ОТ
Кількість на модель
9
№
29
Назва деталі
Склянка
Заводський номер
85-1601072-Б
Кількість на модель
9
№
30
Назва деталі
Пружина
Заводський номер
85-1601115
Кількість на модель
9
№
31
Назва деталі
Ізолююча шайба
Заводський номер
85-1601118-Б
Кількість на модель
9
№
32
Назва деталі
Пластина
Заводський номер
85-1601124
Кількість на модель
9
№
33
Назва деталі
Диск
Заводський номер
85-1601121
Кількість на модель
6
№
34
Назва деталі
гвинт
Заводський номер
85-1601126
Кількість на модель
6
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Натискний диск зчеплення з кожухом | 85-1601090-В | 1 | 1 | |||||
| Встановлення зчеплення | 1523Д-1005009 | 1 | 1 | |||||
| 1 | Втулка | 70-1601074 | 6 | 6 | 1 | |||
| 3 | Підшипник | 180205К1С17 | 1 | 1 | 3 | |||
| 4 | Ведений диск (з безасбестовими накладками) | 85-1601130-01 | 2 | 2 | 4 | |||
| 5 | Фрикційна накладка | 70-1601138-01 | 2 | 2 | 5 | |||
| 6 | Заклепка | 2-4x8.32 | 48 | 48 | 6 | |||
| 7 | СЕРЕДНІЙ ДИСК | 1520-1601092 | 1 | 1 | 7 | |||
| 8 | Упор | 1520-1601123 | 3 | 3 | 8 | |||
| 9 | Натискний диск | 85-1601093-Б | 1 | 1 | 9 | |||
| 10 | Шплінт | 3,2x18.019 | 12 | 12 | 10 | |||
| 11 | Диск | 85-1601108 | 12 | 12 | 11 | |||
| 12 | Палець | 85-1601096 | 6 | 6 | 12 | |||
| 13 | Віджимний важіль | 85-1601094 | 3 | 3 | 13 | |||
| 14 | Пружина | 85-1601083 | 3 | 3 | 14 | |||
| 15 | Вилка | 85-1601097 | 3 | 3 | 15 | |||
| 16 | Диск | 1522-1601062 | 2 | 2 | 16 | |||
| 17 | Втулка | 70-1601053 | 1 | 1 | 17 | |||
| 18 | Демпфер | 70-1601091 | 12 | 12 | 18 | |||
| 19 | Заклепка | 8x22.01 | 9 | 9 | 19 | |||
| 20 | Пастка | 1522-1601051 | 1 | 1 | 20 | |||
| 21 | Опорний диск | 1522-1601125 | 1 | 1 | 21 | |||
| 21 | Опорний диск | 1522-1601120 | 1 | 1 | 21 | |||
| 22 | Регулювальна гайка | 85-1601109-А | 3 | 3 | 22 | |||
| 23 | Стопорна шайба | 85-1601086 | 3 | 3 | 23 | |||
| 24 | Диск | С 8.01.019 | 6 | 6 | 24 | |||
| 25 | Диск | 8Т | 6 | 6 | 25 | |||
| 26 | гвинт | М8х16 | 6 | 6 | 26 | |||
| 27 | Заклепка | 6x30.01 | 6 | 6 | 27 | |||
| 28 | Гайка | М 12x1,25 | 9 | 9 | 28 | |||
| 29 | Диск __NT__1__ OST __NT__2__37.001.115-75 | 12 ОТ | 9 | 9 | 29 | |||
| 30 | Склянка | 85-1601072-Б | 9 | 9 | 30 | |||
| 31 | Пружина | 85-1601115 | 9 | 9 | 31 | |||
| 32 | Ізолююча шайба | 85-1601118-Б | 9 | 9 | 32 | |||
| 33 | Пластина | 85-1601124 | 9 | 9 | 33 | |||
| 34 | Диск | 85-1601121 | 6 | 6 | 34 | |||
| 35 | гвинт | 85-1601126 | 6 | 6 | 35 |
