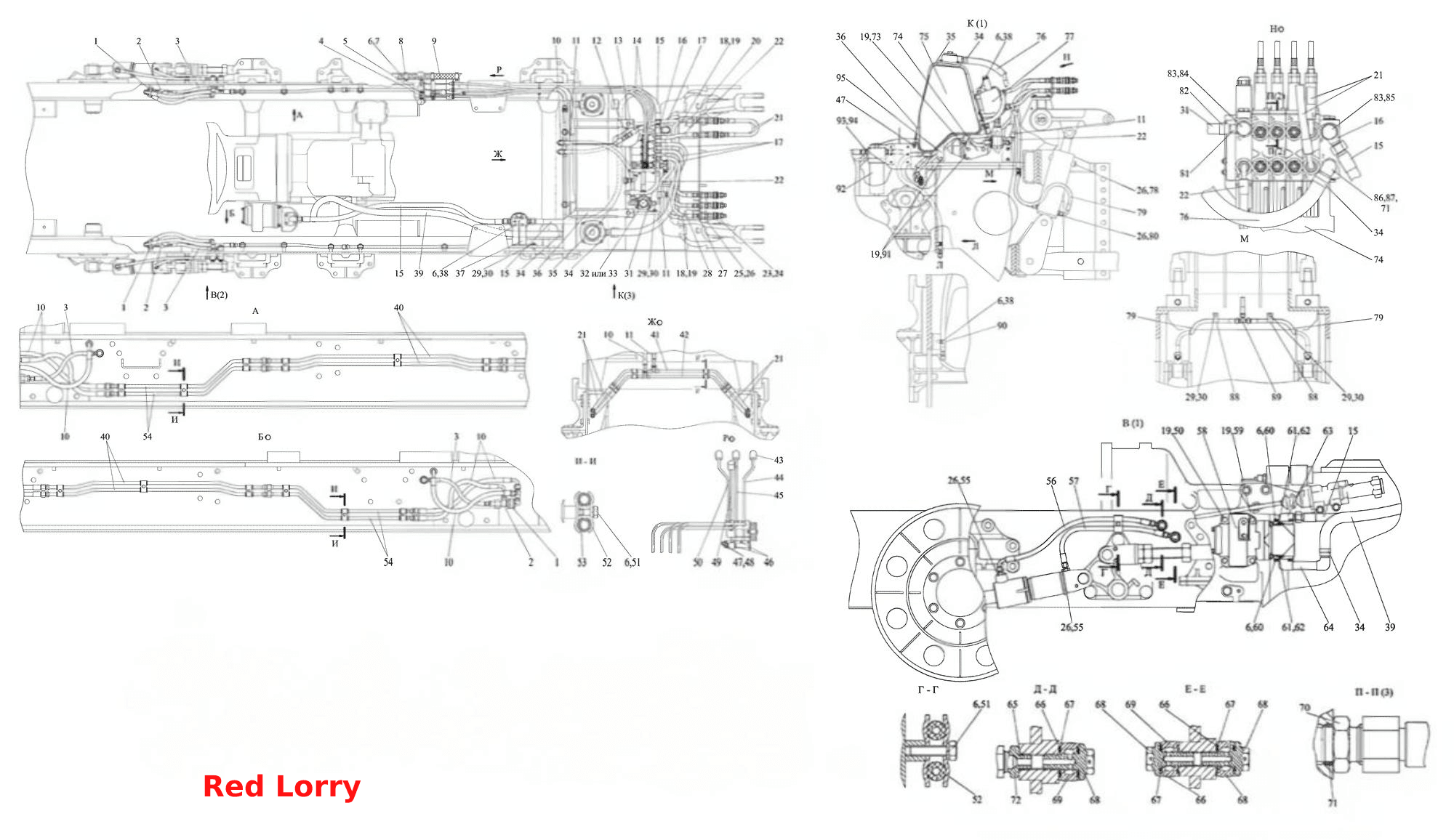

Гідросистема
100%
Назва деталі
Гідросистема
Заводський номер
2103-4600005
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
NORMA TORRO32...50/9-C6W
Кількість на модель
№
1
Назва деталі
Гідрозамок
Заводський номер
2102-4600150
Кількість на модель
№
2
Назва деталі
Важіль
Заводський номер
2102-4607230
Кількість на модель
1
№
49
Назва деталі
Палець
Заводський номер
1522-4607017
Кількість на модель
№
4
Назва деталі
Шплінт
Заводський номер
3,2х18.019
Кількість на модель
№
5
Назва деталі
Диск 8T
Заводський номер
4598166046
Кількість на модель
№
6
Назва деталі
гвинт
Заводський номер
М8-6gх40.88.35.019
Кількість на модель
№
7
Назва деталі
Втулка
Заводський номер
1522-4607252
Кількість на модель
№
8
Назва деталі
Кронштейн
Заводський номер
2102-4607250
Кількість на модель
№
9
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-05
Кількість на модель
№
10
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-14
Кількість на модель
№
11
Назва деталі
Штуцер
Заводський номер
Н.036.02.002
Кількість на модель
№
12
Назва деталі
Кронштейн
Заводський номер
2103-4608060-01
Кількість на модель
№
13
Назва деталі
Трос
Заводський номер
ЕААВ.303635.001
Кількість на модель
№
14
Назва деталі
Рукав
Заводський номер
П80-4607120-01
Кількість на модель
№
15
Назва деталі
Штуцер
Заводський номер
1522-4607080
Кількість на модель
№
16
Назва деталі
Шланг високого тиску
Заводський номер
ПН.036.83.040
Кількість на модель
№
17
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12-6gх20.88.35.019
Кількість на модель
№
18
Назва деталі
Диск 12OT
Заводський номер
4598166068
Кількість на модель
№
19
Назва деталі
Правий кронштейн
Заводський номер
2102-4600126-Б
Кількість на модель
№
20
Назва деталі
Шланг високого тиску
Заводський номер
ПН.036.83.010
Кількість на модель
№
21
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-01
Кількість на модель
№
22
Назва деталі
Напівмуфта
Заводський номер
0.693.10
Кількість на модель
№
23
Назва деталі
Напівмуфта
Заводський номер
0.694.00
Кількість на модель
№
24
Назва деталі
Перехідник
Заводський номер
2102-3211214
Кількість на модель
№
25
Назва деталі
Кільце
Заводський номер
017-021-25-2-2
Кількість на модель
№
26
Назва деталі
Гайка
Заводський номер
40-3405062
Кількість на модель
10
№
27
Назва деталі
Кронштейн
Заводський номер
2103-4600060
Кількість на модель
1
№
28
Назва деталі
гвинт
Заводський номер
M10-6gx25.88.35.019
Кількість на модель
5
№
29
Назва деталі
Диск 10OT
Заводський номер
4598166067
Кількість на модель
10
№
30
Назва деталі
Рукав
Заводський номер
2102-4600017
Кількість на модель
1
№
31
Назва деталі
Запобіжний клапан
Заводський номер
2103-3211225
Кількість на модель
1
№
32
Назва деталі
Запобіжний клапан
Заводський номер
2103-3211240
Кількість на модель
1
№
33
Назва деталі
Хомут
Заводський номер
NORMA TORRO25...40/9-C6W
Кількість на модель
4
№
34
Назва деталі
Ущільнювач
Заводський номер
ПР-43
Кількість на модель
2
№
35
Назва деталі
Хомут
Заводський номер
2103-4608 070
Кількість на модель
3
№
36
Назва деталі
Кронштейн
Заводський номер
2103-4600 140
Кількість на модель
1
№
37
Назва деталі
гвинт
Заводський номер
M8-6gx20.88.35.019
Кількість на модель
10
№
38
Назва деталі
Рукав
Заводський номер
2102-4600016-01
Кількість на модель
1
№
39
Назва деталі
Трубопровід
Заводський номер
2103-4600075
Кількість на модель
4
№
40
Назва деталі
Трубопровід
Заводський номер
2103-4600080
Кількість на модель
1
№
41
Назва деталі
Трубопровід
Заводський номер
2103-4600085
Кількість на модель
1
№
42
Назва деталі
Рукоятка
Заводський номер
А13.11.000
Кількість на модель
4
№
43
Назва деталі
Важіль
Заводський номер
1522-4607230-01
Кількість на модель
1
№
44
Назва деталі
Важіль
Заводський номер
1522-4607230
Кількість на модель
1
№
45
Назва деталі
Втулка
Заводський номер
А61.01.017
Кількість на модель
8
№
46
Назва деталі
Гайка
Заводський номер
М10-6Н.6.019
Кількість на модель
12
№
47
Назва деталі
Диск
Заводський номер
С10.01.08кп.019
Кількість на модель
2
№
48
Назва деталі
гвинт
Заводський номер
M12-6gx30.88.35.019
Кількість на модель
2
№
50
Назва деталі
гвинт
Заводський номер
M8-6gx35.88.35.019
Кількість на модель
16
№
51
Назва деталі
Планка
Заводський номер
70-3407146
Кількість на модель
32
№
52
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
28
№
53
Назва деталі
Трубопровід
Заводський номер
2103-4600070
Кількість на модель
4
№
54
Назва деталі
Перехідник
Заводський номер
2102-4600037
Кількість на модель
4
№
55
Назва деталі
Шланг високого тиску
Заводський номер
2102-4600105
Кількість на модель
2
№
56
Назва деталі
Шланг високого тиску
Заводський номер
2102-4600100-01
Кількість на модель
2
№
57
Назва деталі
Привід насоса
Заводський номер
921-4617110
Кількість на модель
1
№
58
Назва деталі
гвинт
Заводський номер
M12-6gx150.58.019
Кількість на модель
2
№
59
Назва деталі
гвинт
Заводський номер
M8-6gx25.88.35.019
Кількість на модель
8
№
60
Назва деталі
Захисне кільце
Заводський номер
2102-4600024
Кількість на модель
2
№
61
Назва деталі
Кільце
Заводський номер
030-035-30-2-2
Кількість на модель
2
№
62
Назва деталі
Патрубок
Заводський номер
2102-4600060
Кількість на модель
1
№
63
Назва деталі
Патрубок
Заводський номер
1522-4607090
Кількість на модель
1
№
64
Назва деталі
Кільце
Заводський номер
011-015-25-2-2
Кількість на модель
1
№
65
Назва деталі
Захисне кільце
Заводський номер
МЛ 127-3400073
Кількість на модель
12
№
66
Назва деталі
Кільце
Заводський номер
020-024-25-2-2
Кількість на модель
12
№
67
Назва деталі
Затискний болт
Заводський номер
МЛ 127-3400072
Кількість на модель
7
№
68
Назва деталі
Поворотний кутник
Заводський номер
2102-4600033
Кількість на модель
6
№
69
Назва деталі
Штуцер
Заводський номер
1802-4607012
Кількість на модель
9
№
70
Назва деталі
Кільце
Заводський номер
024-028-25-2-2
Кількість на модель
10
№
71
Назва деталі
Перехідник
Заводський номер
2102-4600038
Кількість на модель
2
№
72
Назва деталі
гвинт
Заводський номер
M12-6gx25.88.35.019
Кількість на модель
10
№
73
Назва деталі
Кронштейн
Заводський номер
2103-4600155
Кількість на модель
1
№
74
Назва деталі
Сад
Заводський номер
2103-4608200
Кількість на модель
1
№
75
Назва деталі
Рукав
Заводський номер
2102-4600016
Кількість на модель
1
№
76
Назва деталі
Інтегральний блок
Заводський номер
ZMS23-LS R917 001 562
Кількість на модель
1
№
77
Назва деталі
Мило
Заводський номер
Fi.036.77.000
Кількість на модель
2
№
78
Назва деталі
Шланг високого тиску
Заводський номер
680-4607140-06
Кількість на модель
2
№
79
Назва деталі
Штуцер
Заводський номер
70-1405089
Кількість на модель
2
№
80
Назва деталі
Трубопровід
Заводський номер
2103-4600170
Кількість на модель
1
№
81
Назва деталі
Хомут
Заводський номер
"""NORMA"" TORR016...25/9-C6W"
Кількість на модель
2
№
82
Назва деталі
Прокладка
Заводський номер
В50-3522023
Кількість на модель
4
№
83
Назва деталі
гвинт
Заводський номер
1522-4607011
Кількість на модель
1
№
84
Назва деталі
гвинт
Заводський номер
1522-4607012
Кількість на модель
1
№
85
Назва деталі
Патрубок
Заводський номер
680-4607510
Кількість на модель
1
№
86
Назва деталі
Штуцер
Заводський номер
2522-4607013
Кількість на модель
1
№
87
Назва деталі
Хомут
Заводський номер
МЛ 131-3400192
Кількість на модель
2
№
88
Назва деталі
Трійник
Заводський номер
354-3400014
Кількість на модель
1
№
89
Назва деталі
Кронштейн
Заводський номер
2102-4608332
Кількість на модель
2
№
90
Назва деталі
Фільтр
Заводський номер
ФГИ20/3-10МВ УХЛ3.1
Кількість на модель
1
№
92
Назва деталі
Перехідник
Заводський номер
406-4600011
Кількість на модель
2
№
93
Назва деталі
Кільце
Заводський номер
024-029-30-2-2
Кількість на модель
2
№
94
Назва деталі
Кронштейн
Заводський номер
2103-4608060
Кількість на модель
1
№
95
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема | 2103-4600005 | 1 | 1 | |||||
| 1 | Хомут | NORMA TORRO32...50/9-C6W | 1 | |||||
| 2 | Гідрозамок | 2102-4600150 | 2 | |||||
| 49 | Важіль | 2102-4607230 | 1 | 1 | 49 | |||
| 4 | Палець | 1522-4607017 | 4 | |||||
| 5 | Шплінт | 3,2х18.019 | 5 | |||||
| 6 | Диск 8T | 4598166046 | 6 | |||||
| 7 | гвинт | М8-6gх40.88.35.019 | 7 | |||||
| 8 | Втулка | 1522-4607252 | 8 | |||||
| 9 | Кронштейн | 2102-4607250 | 9 | |||||
| 10 | Шланг високого тиску | 680-4607140-05 | 10 | |||||
| 11 | Шланг високого тиску | 680-4607140-14 | 11 | |||||
| 12 | Штуцер | Н.036.02.002 | 12 | |||||
| 13 | Кронштейн | 2103-4608060-01 | 13 | |||||
| 14 | Трос | ЕААВ.303635.001 | 14 | |||||
| 15 | Рукав | П80-4607120-01 | 15 | |||||
| 16 | Штуцер | 1522-4607080 | 16 | |||||
| 17 | Шланг високого тиску | ПН.036.83.040 | 17 | |||||
| 18 | Болт ГОСТ 7796-70 | М12-6gх20.88.35.019 | 18 | |||||
| 19 | Диск 12OT | 4598166068 | 19 | |||||
| 20 | Правий кронштейн | 2102-4600126-Б | 20 | |||||
| 21 | Шланг високого тиску | ПН.036.83.010 | 21 | |||||
| 22 | Шланг високого тиску | 680-4607140-01 | 22 | |||||
| 23 | Напівмуфта | 0.693.10 | 23 | |||||
| 24 | Напівмуфта | 0.694.00 | 24 | |||||
| 25 | Перехідник | 2102-3211214 | 25 | |||||
| 26 | Кільце | 017-021-25-2-2 | 26 | |||||
| 27 | Гайка | 40-3405062 | 10 | 10 | 27 | |||
| 28 | Кронштейн | 2103-4600060 | 1 | 1 | 28 | |||
| 29 | гвинт | M10-6gx25.88.35.019 | 5 | 5 | 29 | |||
| 30 | Диск 10OT | 4598166067 | 10 | 10 | 30 | |||
| 31 | Рукав | 2102-4600017 | 1 | 1 | 31 | |||
| 32 | Запобіжний клапан | 2103-3211225 | 1 | 1 | 32 | |||
| 33 | Запобіжний клапан | 2103-3211240 | 1 | 1 | 33 | |||
| 34 | Хомут | NORMA TORRO25...40/9-C6W | 4 | 4 | 34 | |||
| 35 | Ущільнювач | ПР-43 | 2 | 2 | 35 | |||
| 36 | Хомут | 2103-4608 070 | 3 | 3 | 36 | |||
| 37 | Кронштейн | 2103-4600 140 | 1 | 1 | 37 | |||
| 38 | гвинт | M8-6gx20.88.35.019 | 10 | 10 | 38 | |||
| 39 | Рукав | 2102-4600016-01 | 1 | 1 | 39 | |||
| 40 | Трубопровід | 2103-4600075 | 4 | 4 | 40 | |||
| 41 | Трубопровід | 2103-4600080 | 1 | 1 | 41 | |||
| 42 | Трубопровід | 2103-4600085 | 1 | 1 | 42 | |||
| 43 | Рукоятка | А13.11.000 | 4 | 4 | 43 | |||
| 44 | Важіль | 1522-4607230-01 | 1 | 1 | 44 | |||
| 45 | Важіль | 1522-4607230 | 1 | 1 | 45 | |||
| 46 | Втулка | А61.01.017 | 8 | 8 | 46 | |||
| 47 | Гайка | М10-6Н.6.019 | 12 | 12 | 47 | |||
| 48 | Диск | С10.01.08кп.019 | 2 | 2 | 48 | |||
| 50 | гвинт | M12-6gx30.88.35.019 | 2 | 2 | 50 | |||
| 51 | гвинт | M8-6gx35.88.35.019 | 16 | 16 | 51 | |||
| 52 | Планка | 70-3407146 | 32 | 32 | 52 | |||
| 53 | Втулка | 70-3506027 | 28 | 28 | 53 | |||
| 54 | Трубопровід | 2103-4600070 | 4 | 4 | 54 | |||
| 55 | Перехідник | 2102-4600037 | 4 | 4 | 55 | |||
| 56 | Шланг високого тиску | 2102-4600105 | 2 | 2 | 56 | |||
| 57 | Шланг високого тиску | 2102-4600100-01 | 2 | 2 | 57 | |||
| 58 | Привід насоса | 921-4617110 | 1 | 1 | 58 | |||
| 59 | гвинт | M12-6gx150.58.019 | 2 | 2 | 59 | |||
| 60 | гвинт | M8-6gx25.88.35.019 | 8 | 8 | 60 | |||
| 61 | Захисне кільце | 2102-4600024 | 2 | 2 | 61 | |||
| 62 | Кільце | 030-035-30-2-2 | 2 | 2 | 62 | |||
| 63 | Патрубок | 2102-4600060 | 1 | 1 | 63 | |||
| 64 | Патрубок | 1522-4607090 | 1 | 1 | 64 | |||
| 65 | Кільце | 011-015-25-2-2 | 1 | 1 | 65 | |||
| 66 | Захисне кільце | МЛ 127-3400073 | 12 | 12 | 66 | |||
| 67 | Кільце | 020-024-25-2-2 | 12 | 12 | 67 | |||
| 68 | Затискний болт | МЛ 127-3400072 | 7 | 7 | 68 | |||
| 69 | Поворотний кутник | 2102-4600033 | 6 | 6 | 69 | |||
| 70 | Штуцер | 1802-4607012 | 9 | 9 | 70 | |||
| 71 | Кільце | 024-028-25-2-2 | 10 | 10 | 71 | |||
| 72 | Перехідник | 2102-4600038 | 2 | 2 | 72 | |||
| 73 | гвинт | M12-6gx25.88.35.019 | 10 | 10 | 73 | |||
| 74 | Кронштейн | 2103-4600155 | 1 | 1 | 74 | |||
| 75 | Сад | 2103-4608200 | 1 | 1 | 75 | |||
| 76 | Рукав | 2102-4600016 | 1 | 1 | 76 | |||
| 77 | Інтегральний блок | ZMS23-LS R917 001 562 | 1 | 1 | 77 | |||
| 78 | Мило | Fi.036.77.000 | 2 | 2 | 78 | |||
| 79 | Шланг високого тиску | 680-4607140-06 | 2 | 2 | 79 | |||
| 80 | Штуцер | 70-1405089 | 2 | 2 | 80 | |||
| 81 | Трубопровід | 2103-4600170 | 1 | 1 | 81 | |||
| 82 | Хомут | """NORMA"" TORR016...25/9-C6W" | 2 | 2 | 82 | |||
| 83 | Прокладка | В50-3522023 | 4 | 4 | 83 | |||
| 84 | гвинт | 1522-4607011 | 1 | 1 | 84 | |||
| 85 | гвинт | 1522-4607012 | 1 | 1 | 85 | |||
| 86 | Патрубок | 680-4607510 | 1 | 1 | 86 | |||
| 87 | Штуцер | 2522-4607013 | 1 | 1 | 87 | |||
| 88 | Хомут | МЛ 131-3400192 | 2 | 2 | 88 | |||
| 89 | Трійник | 354-3400014 | 1 | 1 | 89 | |||
| 90 | Кронштейн | 2102-4608332 | 2 | 2 | 90 | |||
| 92 | Фільтр | ФГИ20/3-10МВ УХЛ3.1 | 1 | 1 | 92 | |||
| 93 | Перехідник | 406-4600011 | 2 | 2 | 93 | |||
| 94 | Кільце | 024-029-30-2-2 | 2 | 2 | 94 | |||
| 95 | Кронштейн | 2103-4608060 | 1 | 1 | 95 |
