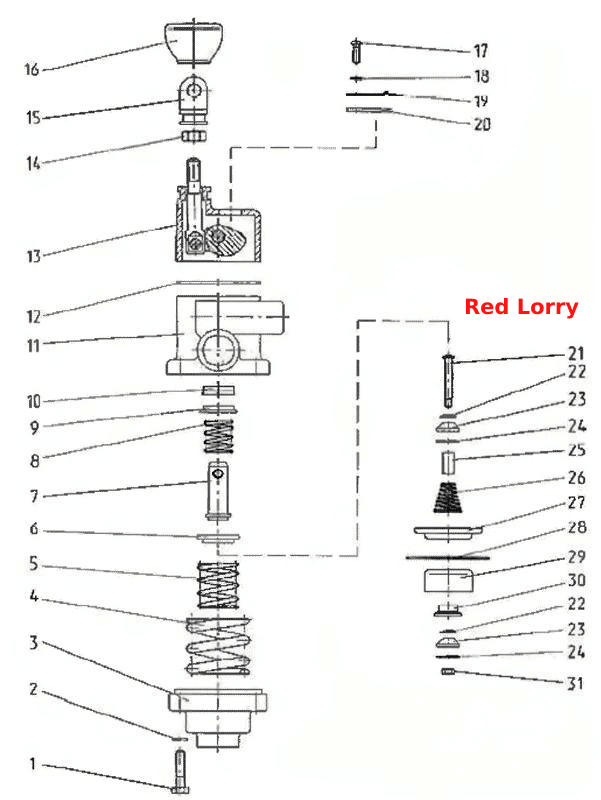

Двотрубний гальмівний кран
100%
Назва деталі
Гальмівний кран
Заводський номер
80-3514010-02
Кількість на модель
1
№
Назва деталі
Гальмівний кран
Заводський номер
А29.351.4010-02
Кількість на модель
1
№
Назва деталі
Діафрагма в зборі
Заводський номер
80-3514020
Кількість на модель
1
№
Назва деталі
Діафрагма
Заводський номер
80-3514020-02
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
M6-6gx25.58.35.019
Кількість на модель
6
№
1
Назва деталі
Диск
Заводський номер
6Т
Кількість на модель
6
№
2
Назва деталі
Кришка
Заводський номер
80-3514083
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
80-3514012
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
80-3514014
Кількість на модель
1
№
5
Назва деталі
Тарілка
Заводський номер
ШКЯМ188.00.005
Кількість на модель
1
№
6
Назва деталі
Стебло
Заводський номер
ШКЯМ188.00.001
Кількість на модель
1
№
7
Назва деталі
Пружина
Заводський номер
ШКЯМ188.00.006
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
ШКЯМ188.00.003
Кількість на модель
1
№
9
Назва деталі
Манжета
Заводський номер
80-3514062
Кількість на модель
1
№
10
Назва деталі
Корпус
Заводський номер
80-3514061
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
ШКЯМ188.00.002
Кількість на модель
№
12
Назва деталі
Кришка з тягою
Заводський номер
ШКЯМ188.01.000
Кількість на модель
1
№
13
Назва деталі
Гайка
Заводський номер
М8-6Н.6.019
Кількість на модель
1
№
14
Назва деталі
Ушко
Заводський номер
80-3514017
Кількість на модель
1
№
15
Назва деталі
Чохол
Заводський номер
ШКЯМ251.00.016
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
BM4-6gx12.58.019
Кількість на модель
2
№
17
Назва деталі
Диск
Заводський номер
4
Кількість на модель
2
№
18
Назва деталі
Притиск
Заводський номер
80-3514018
Кількість на модель
1
№
19
Назва деталі
Клапан
Заводський номер
80-3514019
Кількість на модель
1
№
20
Назва деталі
Гвинт
Заводський номер
80-3514023
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
80-3514025
Кількість на модель
2
№
22
Назва деталі
Клапан
Заводський номер
80-3514028
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
80-3514027
Кількість на модель
1
№
24
Назва деталі
Трубка
Заводський номер
80-3514022
Кількість на модель
1
№
25
Назва деталі
Пружина
Заводський номер
80-3514024
Кількість на модель
1
№
26
Назва деталі
Тарілка пружини
Заводський номер
80-3514042
Кількість на модель
1
№
27
Назва деталі
Діафрагма
Заводський номер
80-3514044
Кількість на модель
2
№
28
Назва деталі
Склянка
Заводський номер
80-3514041
Кількість на модель
1
№
29
Назва деталі
Гільза
Заводський номер
80-3514043
Кількість на модель
1
№
30
Назва деталі
Гайка
Заводський номер
М4-6Н.6.019
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівний кран | 80-3514010-02 | 1 | 1 | |||||
| Гальмівний кран | А29.351.4010-02 | 1 | 1 | |||||
| Діафрагма в зборі | 80-3514020 | 1 | 1 | |||||
| Діафрагма | 80-3514020-02 | 1 | 1 | |||||
| 1 | гвинт | M6-6gx25.58.35.019 | 6 | 6 | 1 | |||
| 2 | Диск | 6Т | 6 | 6 | 2 | |||
| 3 | Кришка | 80-3514083 | 1 | 1 | 3 | |||
| 4 | Пружина | 80-3514012 | 1 | 1 | 4 | |||
| 5 | Пружина | 80-3514014 | 1 | 1 | 5 | |||
| 6 | Тарілка | ШКЯМ188.00.005 | 1 | 1 | 6 | |||
| 7 | Стебло | ШКЯМ188.00.001 | 1 | 1 | 7 | |||
| 8 | Пружина | ШКЯМ188.00.006 | 1 | 1 | 8 | |||
| 9 | Кільце | ШКЯМ188.00.003 | 1 | 1 | 9 | |||
| 10 | Манжета | 80-3514062 | 1 | 1 | 10 | |||
| 11 | Корпус | 80-3514061 | 1 | 1 | 11 | |||
| 12 | Прокладка | ШКЯМ188.00.002 | 12 | |||||
| 13 | Кришка з тягою | ШКЯМ188.01.000 | 1 | 1 | 13 | |||
| 14 | Гайка | М8-6Н.6.019 | 1 | 1 | 14 | |||
| 15 | Ушко | 80-3514017 | 1 | 1 | 15 | |||
| 16 | Чохол | ШКЯМ251.00.016 | 1 | 1 | 16 | |||
| 17 | Гвинт | BM4-6gx12.58.019 | 2 | 2 | 17 | |||
| 18 | Диск | 4 | 2 | 2 | 18 | |||
| 19 | Притиск | 80-3514018 | 1 | 1 | 19 | |||
| 20 | Клапан | 80-3514019 | 1 | 1 | 20 | |||
| 21 | Гвинт | 80-3514023 | 1 | 1 | 21 | |||
| 22 | Диск | 80-3514025 | 2 | 2 | 22 | |||
| 23 | Клапан | 80-3514028 | 2 | 2 | 23 | |||
| 24 | Диск | 80-3514027 | 1 | 1 | 24 | |||
| 25 | Трубка | 80-3514022 | 1 | 1 | 25 | |||
| 26 | Пружина | 80-3514024 | 1 | 1 | 26 | |||
| 27 | Тарілка пружини | 80-3514042 | 1 | 1 | 27 | |||
| 28 | Діафрагма | 80-3514044 | 2 | 2 | 28 | |||
| 29 | Склянка | 80-3514041 | 1 | 1 | 29 | |||
| 30 | Гільза | 80-3514043 | 1 | 1 | 30 | |||
| 31 | Гайка | М4-6Н.6.019 | 1 | 1 | 31 |
