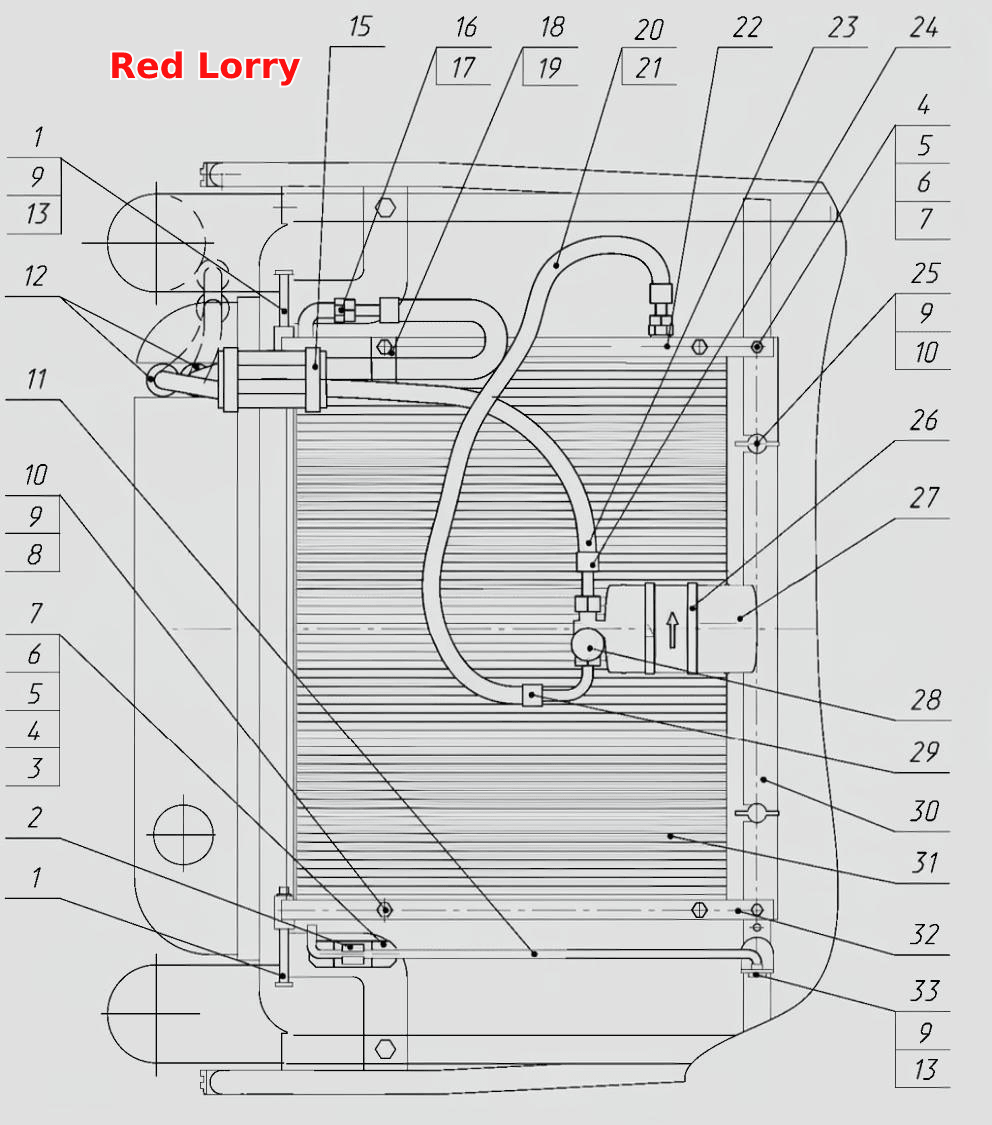

Встановлення відкидного конденсатора та фільтра-осушувача
100%
Назва деталі
Ось
Заводський номер
923-8400031
Кількість на модель
2
№
1
Назва деталі
Затискач
Заводський номер
90-8400021
Кількість на модель
1
№
2
Назва деталі
Пластина
Заводський номер
92П-8400016
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
БолтМ6-6gх20.88.35.019
Кількість на модель
4
№
4
Назва деталі
Гайка
Заводський номер
ГайкаМ6-6Н.6.019
Кількість на модель
4
№
5
Назва деталі
Диск
Заводський номер
ШайбаС6.01.019
Кількість на модель
4
№
6
Назва деталі
Диск
Заводський номер
Шайба6Т
Кількість на модель
4
№
7
Назва деталі
Гайка
Заводський номер
ГайкаМ8-6Н.6.019
Кількість на модель
4
№
8
Назва деталі
Шайба
Заводський номер
ШайбаС8.01.019
Кількість на модель
8
№
9
Назва деталі
Диск 8T
Заводський номер
Шайба8Т
Кількість на модель
6
№
10
Назва деталі
Тяга
Заводський номер
90-8400070
Кількість на модель
1
№
11
Назва деталі
Шланг
Заводський номер
2822ДЦ-8100013
Кількість на модель
2
№
12
Назва деталі
Шплінт
Заводський номер
Шплинт3,2х25.019
Кількість на модель
3
№
13
Назва деталі
Манжета
Заводський номер
80-3723045-01
Кількість на модель
2
№
15
Назва деталі
Фітинг 70108FG095
Заводський номер
70108FG095
Кількість на модель
1
№
16
Назва деталі
Шланг № 8 90008GN
Заводський номер
90008GN
Кількість на модель
1
№
17
Назва деталі
Хомутик
Заводський номер
923-3723012
Кількість на модель
1
№
18
Назва деталі
Трубка
Заводський номер
3022-8100011
Кількість на модель
1
№
19
Назва деталі
Фітинг 70106FG056
Заводський номер
70106FG056
Кількість на модель
1
№
20
Назва деталі
Шланг
Заводський номер
9000GN
Кількість на модель
1
№
21
Назва деталі
Кронштейн
Заводський номер
2822-812020
Кількість на модель
1
№
22
Назва деталі
Шланг № 6 90006GN
Заводський номер
90006GN
Кількість на модель
1
№
23
Назва деталі
Фітинг 70106FG039
Заводський номер
70106FG039
Кількість на модель
1
№
24
Назва деталі
Гайка М8.6Н.40Л.019
Заводський номер
ГайкаМ8.6Н.40Л.019
Кількість на модель
2
№
25
Назва деталі
Хомут із черв'ячною різьбою
Заводський номер
Хомут70-90/9-C6W
Кількість на модель
2
№
26
Назва деталі
Фільтр-осушувач
Заводський номер
017051
Кількість на модель
1
№
27
Назва деталі
Датчик високого тиску
Заводський номер
043101.1
Кількість на модель
1
№
28
Назва деталі
Монтаж
Заводський номер
70106FG032
Кількість на модель
1
№
29
Назва деталі
Куточок
Заводський номер
2822-8112015
Кількість на модель
1
№
30
Назва деталі
Конденсатор
Заводський номер
U00022437
Кількість на модель
1
№
31
Назва деталі
Кронштейн
Заводський номер
2822-8112030
Кількість на модель
1
№
32
Назва деталі
Кільце
Заводський номер
549А-1305044
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | 923-8400031 | 2 | 2 | 1 | |||
| 2 | Затискач | 90-8400021 | 1 | 1 | 2 | |||
| 3 | Пластина | 92П-8400016 | 1 | 1 | 3 | |||
| 4 | гвинт | БолтМ6-6gх20.88.35.019 | 4 | 4 | 4 | |||
| 5 | Гайка | ГайкаМ6-6Н.6.019 | 4 | 4 | 5 | |||
| 6 | Диск | ШайбаС6.01.019 | 4 | 4 | 6 | |||
| 7 | Диск | Шайба6Т | 4 | 4 | 7 | |||
| 8 | Гайка | ГайкаМ8-6Н.6.019 | 4 | 4 | 8 | |||
| 9 | Шайба | ШайбаС8.01.019 | 8 | 8 | 9 | |||
| 10 | Диск 8T | Шайба8Т | 6 | 6 | 10 | |||
| 11 | Тяга | 90-8400070 | 1 | 1 | 11 | |||
| 12 | Шланг | 2822ДЦ-8100013 | 2 | 2 | 12 | |||
| 13 | Шплінт | Шплинт3,2х25.019 | 3 | 3 | 13 | |||
| 15 | Манжета | 80-3723045-01 | 2 | 2 | 15 | |||
| 16 | Фітинг 70108FG095 | 70108FG095 | 1 | 1 | 16 | |||
| 17 | Шланг № 8 90008GN | 90008GN | 1 | 1 | 17 | |||
| 18 | Хомутик | 923-3723012 | 1 | 1 | 18 | |||
| 19 | Трубка | 3022-8100011 | 1 | 1 | 19 | |||
| 20 | Фітинг 70106FG056 | 70106FG056 | 1 | 1 | 20 | |||
| 21 | Шланг | 9000GN | 1 | 1 | 21 | |||
| 22 | Кронштейн | 2822-812020 | 1 | 1 | 22 | |||
| 23 | Шланг № 6 90006GN | 90006GN | 1 | 1 | 23 | |||
| 24 | Фітинг 70106FG039 | 70106FG039 | 1 | 1 | 24 | |||
| 25 | Гайка М8.6Н.40Л.019 | ГайкаМ8.6Н.40Л.019 | 2 | 2 | 25 | |||
| 26 | Хомут із черв'ячною різьбою | Хомут70-90/9-C6W | 2 | 2 | 26 | |||
| 27 | Фільтр-осушувач | 017051 | 1 | 1 | 27 | |||
| 28 | Датчик високого тиску | 043101.1 | 1 | 1 | 28 | |||
| 29 | Монтаж | 70106FG032 | 1 | 1 | 29 | |||
| 30 | Куточок | 2822-8112015 | 1 | 1 | 30 | |||
| 31 | Конденсатор | U00022437 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 2822-8112030 | 1 | 1 | 32 | |||
| 33 | Кільце | 549А-1305044 | 1 | 1 | 33 |
