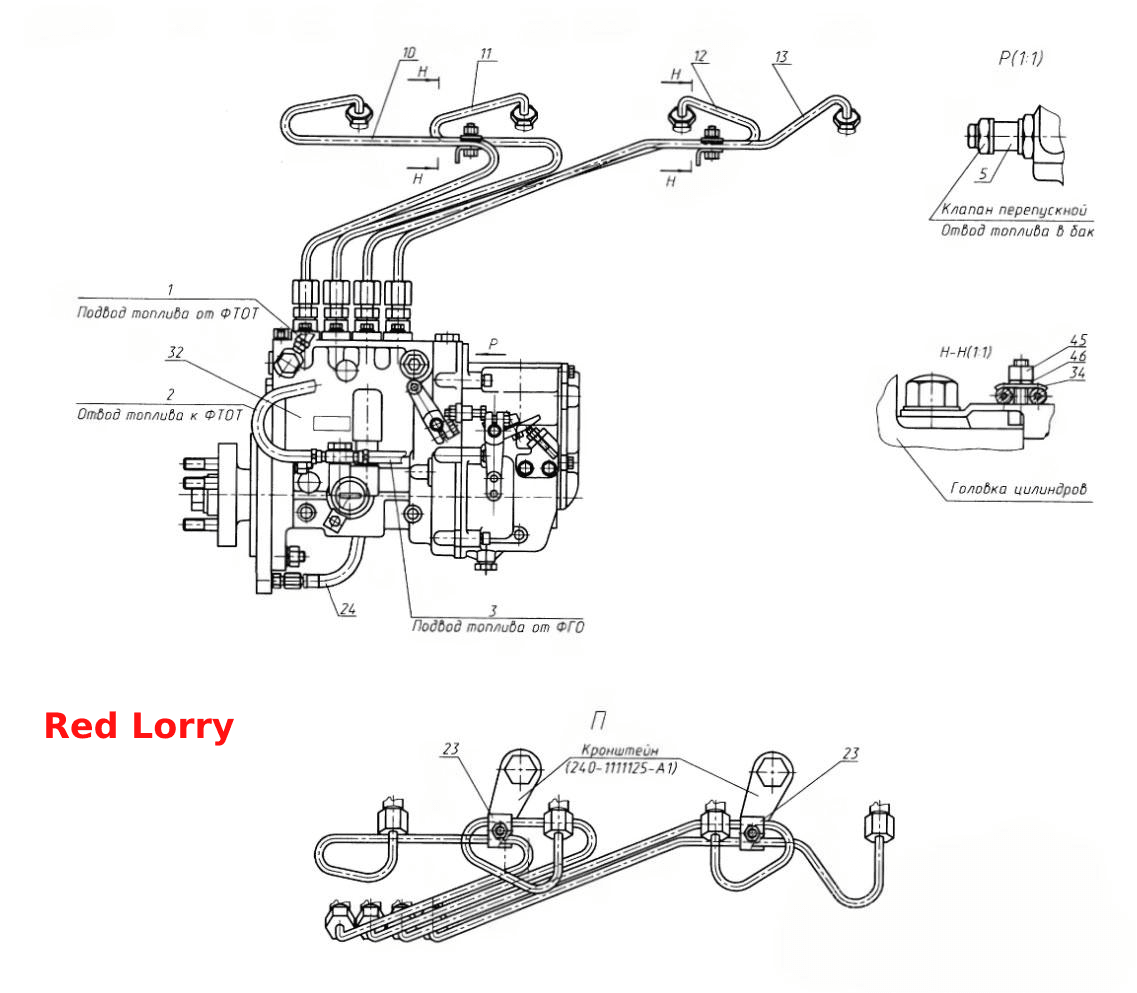

Паливні трубопроводи та монтаж паливної апаратури (з паливним насосом виробництва АТ «Моторпал» та ВАТ «РААЗ»)
100%
Назва деталі
Встановлення паливної апаратури
Заводський номер
240-1111000-А1-07
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
240-1111125-А1
Кількість на модель
№
Назва деталі
ТРУБКА ПАЛИВНА НИЗЬКОГО ТИСКУ (L= мм)
Заводський номер
245-1104180-A-09
Кількість на модель
1
№
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-A-03
Кількість на модель
1
№
Назва деталі
Встановлення паливної апаратури
Заводський номер
240-1111000-A1-36
Кількість на модель
1
№
Назва деталі
Встановлення паливної апаратури
Заводський номер
240-1111000-A1-32
Кількість на модель
1
№
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-A-02
Кількість на модель
1
№
1
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-A-10
Кількість на модель
1
№
2
Назва деталі
Трубка паливна низького тиску
Заводський номер
240-1104180-06
Кількість на модель
1
№
3
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
4
Назва деталі
Захисний рукав
Заводський номер
245-1111113
Кількість на модель
1
№
5
Назва деталі
КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА
Заводський номер
245-1117010-Г
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
M10-6gx20.88.35.016
Кількість на модель
3
№
7
Назва деталі
Шайба
Заводський номер
1065Г06
Кількість на модель
3
№
8
Назва деталі
Штуцер із пробкою
Заводський номер
245-1117105
Кількість на модель
1
№
9
Назва деталі
Трубка
Заводський номер
240-1104300-01
Кількість на модель
1
№
10
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B
Кількість на модель
1
№
10
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-01
Кількість на модель
1
№
11
Назва деталі
Трубка
Заводський номер
240-1104300-02
Кількість на модель
1
№
11
Назва деталі
Трубка
Заводський номер
240-1104300-03
Кількість на модель
1
№
12
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-02
Кількість на модель
1
№
12
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ
Заводський номер
245-1104300-B-03
Кількість на модель
1
№
13
Назва деталі
Трубка
Заводський номер
240-1104300-04
Кількість на модель
1
№
13
Назва деталі
Паливопровід дренажний
Заводський номер
240-1104320-A2-02
Кількість на модель
1
№
14
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
M10-6gx25.88.35.016
Кількість на модель
2
№
16
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
18
Назва деталі
Хомут
Заводський номер
240-1111101-Б
Кількість на модель
2
№
19
Назва деталі
Колодка
Заводський номер
240-1111105
Кількість на модель
1
№
20
Назва деталі
Колодка
Заводський номер
240-1111106
Кількість на модель
2
№
21
Назва деталі
Штуцер
Заводський номер
240-1111112
Кількість на модель
1
№
22
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
1
№
23
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
3
№
25
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
8
№
26
Назва деталі
Форсунка
Заводський номер
171.1112010-01
Кількість на модель
4
№
27
Назва деталі
Форсунка
Заводський номер
171.112010-02
Кількість на модель
4
№
27
Назва деталі
гвинт
Заводський номер
M10-6gx35.88.35.016
Кількість на модель
8
№
28
Назва деталі
Болт
Заводський номер
Д18-051-А
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
12
№
30
Назва деталі
Фільтр очищення палива
Заводський номер
ФТ020-1117010
Кількість на модель
1
№
31
Назва деталі
Паливний насос
Заводський номер
PP4M10P1f-3477
Кількість на модель
1
№
32
Назва деталі
Насос паливний
Заводський номер
4УТНИ-Т-1111007-610
Кількість на модель
1
№
32
Назва деталі
Паливний насос (Д-242)
Заводський номер
4УТНИ-1111007-411
Кількість на модель
1
№
32
Назва деталі
гвинт
Заводський номер
M10-6gx120.88.35.016
Кількість на модель
2
№
34
Назва деталі
Горіх
Заводський номер
M6-6H.6.016(S10)
Кількість на модель
5
№
35
Назва деталі
Шайба
Заводський номер
665Г06
Кількість на модель
5
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливної апаратури | 240-1111000-А1-07 | 1 | 1 | |||||
| Кронштейн | 240-1111125-А1 | |||||||
| ТРУБКА ПАЛИВНА НИЗЬКОГО ТИСКУ (L= мм) | 245-1104180-A-09 | 1 | 1 | |||||
| Трубка паливна низького тиску | 245-1104180-A-03 | 1 | 1 | |||||
| Встановлення паливної апаратури | 240-1111000-A1-36 | 1 | 1 | |||||
| Встановлення паливної апаратури | 240-1111000-A1-32 | 1 | 1 | |||||
| 1 | Трубка паливна низького тиску | 245-1104180-A-02 | 1 | 1 | 1 | |||
| 2 | Трубка паливна низького тиску | 245-1104180-A-10 | 1 | 1 | 2 | |||
| 3 | Трубка паливна низького тиску | 240-1104180-06 | 1 | 1 | 3 | |||
| 4 | Прокладка- екран | 245-1111020 | 4 | 4 | 4 | |||
| 5 | Захисний рукав | 245-1111113 | 1 | 1 | 5 | |||
| 6 | КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА | 245-1117010-Г | 1 | 1 | 6 | |||
| 7 | Болт | M10-6gx20.88.35.016 | 3 | 3 | 7 | |||
| 8 | Шайба | 1065Г06 | 3 | 3 | 8 | |||
| 9 | Штуцер із пробкою | 245-1117105 | 1 | 1 | 9 | |||
| 10 | Трубка | 240-1104300-01 | 1 | 1 | 10 | |||
| 10 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B | 1 | 1 | 10 | |||
| 11 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-01 | 1 | 1 | 11 | |||
| 11 | Трубка | 240-1104300-02 | 1 | 1 | 11 | |||
| 12 | Трубка | 240-1104300-03 | 1 | 1 | 12 | |||
| 12 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-02 | 1 | 1 | 12 | |||
| 13 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ | 245-1104300-B-03 | 1 | 1 | 13 | |||
| 13 | Трубка | 240-1104300-04 | 1 | 1 | 13 | |||
| 14 | Паливопровід дренажний | 240-1104320-A2-02 | 1 | 1 | 14 | |||
| 15 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 15 | |||
| 16 | гвинт | M10-6gx25.88.35.016 | 2 | 2 | 16 | |||
| 18 | Кільце захисне | 240-1111036-Б1 | 4 | 4 | 18 | |||
| 19 | Хомут | 240-1111101-Б | 2 | 2 | 19 | |||
| 20 | Колодка | 240-1111105 | 1 | 1 | 20 | |||
| 21 | Колодка | 240-1111106 | 2 | 2 | 21 | |||
| 22 | Штуцер | 240-1111112 | 1 | 1 | 22 | |||
| 23 | Колодка | 240-1111114 | 1 | 1 | 23 | |||
| 24 | Нафтопровід | 240-3509150 | 1 | 1 | 24 | |||
| 25 | гвинт | 36-1104787 | 3 | 3 | 25 | |||
| 26 | Прокладка | 36-1104788 | 8 | 8 | 26 | |||
| 27 | Форсунка | 171.1112010-01 | 4 | 4 | 27 | |||
| 27 | Форсунка | 171.112010-02 | 4 | 4 | 27 | |||
| 28 | гвинт | M10-6gx35.88.35.016 | 8 | 8 | 28 | |||
| 29 | Болт | Д18-051-А | 1 | 1 | 29 | |||
| 30 | Диск | Д18-055-А | 12 | 12 | 30 | |||
| 31 | Фільтр очищення палива | ФТ020-1117010 | 1 | 1 | 31 | |||
| 32 | Паливний насос | PP4M10P1f-3477 | 1 | 1 | 32 | |||
| 32 | Насос паливний | 4УТНИ-Т-1111007-610 | 1 | 1 | 32 | |||
| 32 | Паливний насос (Д-242) | 4УТНИ-1111007-411 | 1 | 1 | 32 | |||
| 34 | гвинт | M10-6gx120.88.35.016 | 2 | 2 | 34 | |||
| 35 | Горіх | M6-6H.6.016(S10) | 5 | 5 | 35 | |||
| 36 | Шайба | 665Г06 | 5 | 5 | 36 |
