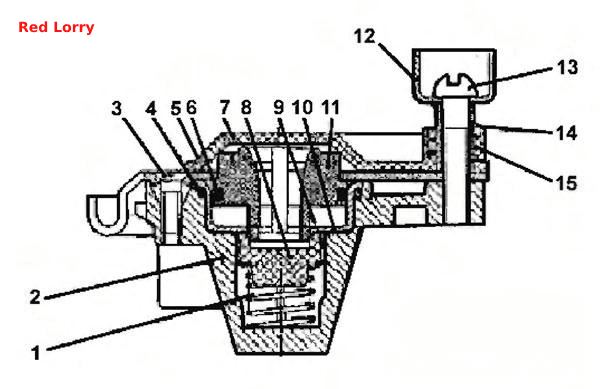

З'єднувальна головка (для двопровідного пневмоприводу)
100%
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521110
Кількість на модель
1
№
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521111
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
64226-3521148
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
64226-3521124
Кількість на модель
1
№
2
Назва деталі
Гвинт
Заводський номер
М4х14
Кількість на модель
2
№
3
Назва деталі
КІЛЬЦО
Заводський номер
025-030-30
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
64226-3521127
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
64226-3521126
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
033-036-19-2-2
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
64226-3521144
Кількість на модель
1
№
7
Назва деталі
Клапан
Заводський номер
64226-3521142
Кількість на модель
1
№
8
Назва деталі
Сідло
Заводський номер
64226-3521138
Кількість на модель
1
№
9
Назва деталі
Чашка
Заводський номер
64226-3521136
Кількість на модель
1
№
10
Назва деталі
Поршень
Заводський номер
64226-3521134
Кількість на модель
1
№
11
Назва деталі
Направляюча
Заводський номер
64226-3521117
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
М6х28
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
64226-3521140
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
64226-3521146
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Автоматична з'єднувальна головка | 64226-3521110 | 1 | 1 | |||||
| Автоматична з'єднувальна головка | 64226-3521111 | 1 | 1 | |||||
| 1 | Пружина | 64226-3521148 | 1 | 1 | 1 | |||
| 2 | Корпус | 64226-3521124 | 1 | 1 | 2 | |||
| 3 | Гвинт | М4х14 | 2 | 2 | 3 | |||
| 4 | КІЛЬЦО | 025-030-30 | 1 | 1 | 4 | |||
| 5 | Кришка | 64226-3521127 | 1 | 1 | 5 | |||
| 5 | Кришка | 64226-3521126 | 1 | 1 | 5 | |||
| 6 | Кільце | 033-036-19-2-2 | 1 | 1 | 6 | |||
| 7 | Кришка | 64226-3521144 | 1 | 1 | 7 | |||
| 8 | Клапан | 64226-3521142 | 1 | 1 | 8 | |||
| 9 | Сідло | 64226-3521138 | 1 | 1 | 9 | |||
| 10 | Чашка | 64226-3521136 | 1 | 1 | 10 | |||
| 11 | Поршень | 64226-3521134 | 1 | 1 | 11 | |||
| 12 | Направляюча | 64226-3521117 | 1 | 1 | 12 | |||
| 13 | Гвинт | М6х28 | 1 | 1 | 13 | |||
| 14 | Втулка | 64226-3521140 | 1 | 1 | 14 | |||
| 15 | Пружина | 64226-3521146 | 1 | 1 | 15 |
