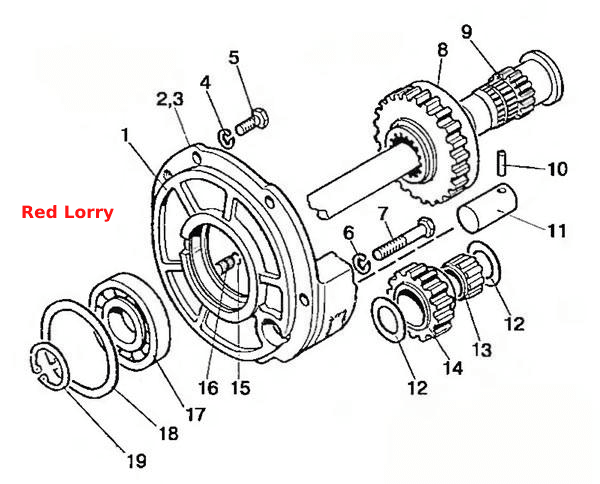

Корпус зчеплення (реверсний редуктор)
100%
Назва деталі
Опорна кришка
Заводський номер
Р70-1721022
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
74-1721023
Кількість на модель
4
№
2
Назва деталі
Прокладка
Заводський номер
74-1721023-01
Кількість на модель
4
№
3
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
4
№
4
Назва деталі
гвинт
Заводський номер
М10x25
Кількість на модель
3
№
5
Назва деталі
гвинт
Заводський номер
М10x75
Кількість на модель
1
№
7
Назва деталі
Шестерня
Заводський номер
Р70-1721090
Кількість на модель
1
№
8
Назва деталі
Вал
Заводський номер
Р70-1721020
Кількість на модель
1
№
9
Назва деталі
Вал
Заводський номер
74-1721113
Кількість на модель
1
№
9
Назва деталі
Штифт 6х36.88.016
Заводський номер
70-1723012
Кількість на модель
1
№
10
Назва деталі
Ось
Заводський номер
Р70-1721023
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
Р70-1721021
Кількість на модель
2
№
12
Назва деталі
Роликоподшипник
Заводський номер
864906Е
Кількість на модель
1
№
13
Назва деталі
Шестерня
Заводський номер
Р70-1721024
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
12-12-306
Кількість на модель
1
№
15
Назва деталі
Штифт
Заводський номер
52-2308094
Кількість на модель
1
№
16
Назва деталі
Шарикоподшипник
Заводський номер
211АШ1
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
2С100
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
2С55
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опорна кришка | Р70-1721022 | 1 | 1 | 1 | |||
| 2 | Прокладка | 74-1721023 | 4 | 4 | 2 | |||
| 3 | Прокладка | 74-1721023-01 | 4 | 4 | 3 | |||
| 4 | Диск | ШП10 | 4 | 4 | 4 | |||
| 5 | гвинт | М10x25 | 3 | 3 | 5 | |||
| 7 | гвинт | М10x75 | 1 | 1 | 7 | |||
| 8 | Шестерня | Р70-1721090 | 1 | 1 | 8 | |||
| 9 | Вал | Р70-1721020 | 1 | 1 | 9 | |||
| 9 | Вал | 74-1721113 | 1 | 1 | 9 | |||
| 10 | Штифт 6х36.88.016 | 70-1723012 | 1 | 1 | 10 | |||
| 11 | Ось | Р70-1721023 | 1 | 1 | 11 | |||
| 12 | Диск | Р70-1721021 | 2 | 2 | 12 | |||
| 13 | Роликоподшипник | 864906Е | 1 | 1 | 13 | |||
| 14 | Шестерня | Р70-1721024 | 1 | 1 | 14 | |||
| 15 | Кільце | 12-12-306 | 1 | 1 | 15 | |||
| 16 | Штифт | 52-2308094 | 1 | 1 | 16 | |||
| 17 | Шарикоподшипник | 211АШ1 | 1 | 1 | 17 | |||
| 18 | Кільце | 2С100 | 1 | 1 | 18 | |||
| 19 | Кільце | 2С55 | 1 | 1 | 19 |
