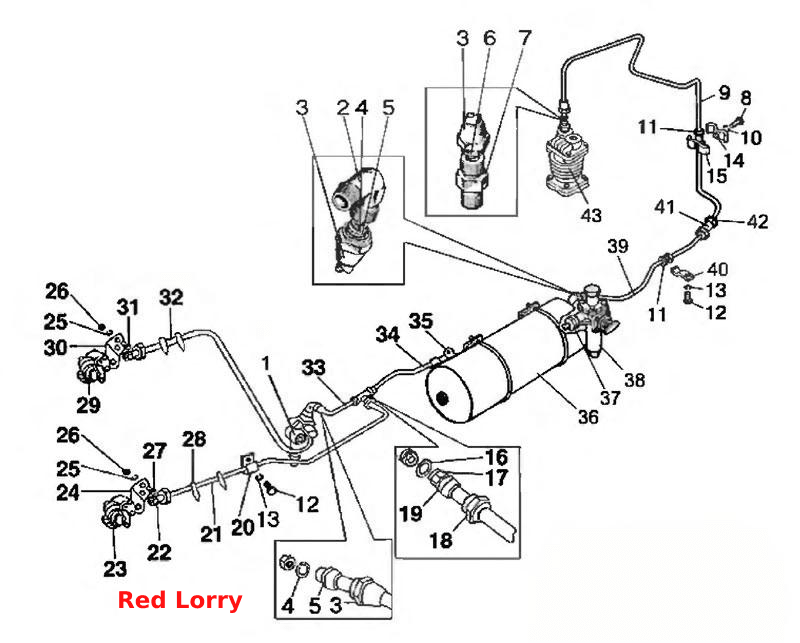

Трубопроводи та арматура двоконтурного пневмоприводу гальм причепа
100%
Назва деталі
Пневмопривід
Заводський номер
1025М-3506505-09
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
1025-3506560-01
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
1021-3506020
Кількість на модель
1
№
Назва деталі
Гальмівний кран
Заводський номер
80-3514010-02
Кількість на модель
1
№
1
Назва деталі
Гальмівний кран
Заводський номер
А29.351.4010-02
Кількість на модель
1
№
1
Назва деталі
Кутник
Заводський номер
70-3513015
Кількість на модель
1
№
2
Назва деталі
Шланг
Заводський номер
70-1405013
Кількість на модель
4
№
3
Назва деталі
Штуцер
Заводський номер
70-3521035
Кількість на модель
1
№
4
Назва деталі
Накидна гайка
Заводський номер
70-3506023
Кількість на модель
2
№
5
Назва деталі
Муфта
Заводський номер
80-3506024
Кількість на модель
1
№
6
Назва деталі
Штуцер
Заводський номер
70-3506022
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
М8х30
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
80-3506221
Кількість на модель
1
№
9
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
3
№
12
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
3
№
13
Назва деталі
Планка
Заводський номер
70-3407146
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
70-3407144
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
012-015-019-2-4
Кількість на модель
6
№
16
Назва деталі
Ніпель
Заводський номер
1522-3506022
Кількість на модель
6
№
17
Назва деталі
Муфта
Заводський номер
1522-3506024
Кількість на модель
6
№
18
Назва деталі
Гайка
Заводський номер
1522-3506023
Кількість на модель
6
№
19
Назва деталі
Хомут
Заводський номер
70-4802-046
Кількість на модель
1
№
20
Назва деталі
Трубка
Заводський номер
1025-3506561-01
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
1522-4521513
Кількість на модель
2
№
22
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521110
Кількість на модель
1
№
23
Назва деталі
Кронштейн
Заводський номер
1025-3521511
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
4
№
25
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
4
№
26
Назва деталі
гвинт
Заводський номер
М10x25
Кількість на модель
1
№
27
Назва деталі
Манжета
Заводський номер
80-3723045-01
Кількість на модель
4
№
28
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
64226-3521111
Кількість на модель
1
№
29
Назва деталі
Кронштейн
Заводський номер
1025-3521512
Кількість на модель
1
№
30
Назва деталі
Гвинт
Заводський номер
ВМ8х25
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
1025-3506550
Кількість на модель
1
№
33
Назва деталі
Трубка
Заводський номер
1025-3506561
Кількість на модель
1
№
34
Назва деталі
Трійник
Заводський номер
80-3513025
Кількість на модель
1
№
35
Назва деталі
Балон
Заводський номер
80-3513010
Кількість на модель
1
№
36
Назва деталі
Контргайка
Заводський номер
80-3512006
Кількість на модель
1
№
37
Назва деталі
Регулятор тиску
Заводський номер
80-3512010
Кількість на модель
1
№
38
Назва деталі
Регулятор тиску
Заводський номер
А29.51.000Б
Кількість на модель
1
№
38
Назва деталі
Трубопровід
Заводський номер
80Х-3506041
Кількість на модель
1
№
39
Назва деталі
Тримач
Заводський номер
70-6804011
Кількість на модель
1
№
40
Назва деталі
Хомут
Заводський номер
ХС-21
Кількість на модель
4
№
42
Назва деталі
Хомут
Заводський номер
16-25/9-C6W«НОРМА»
Кількість на модель
4
№
42
Назва деталі
Компресор у зборі
Заводський номер
А29.01.000
Кількість на модель
1
№
43
Назва деталі
Компресор
Заводський номер
А29.05.000-В
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмопривід | 1025М-3506505-09 | 1 | 1 | |||||
| Трубопровід | 1025-3506560-01 | 1 | 1 | |||||
| Трубопровід | 1021-3506020 | 1 | 1 | |||||
| 1 | Гальмівний кран | 80-3514010-02 | 1 | 1 | 1 | |||
| 1 | Гальмівний кран | А29.351.4010-02 | 1 | 1 | 1 | |||
| 2 | Кутник | 70-3513015 | 1 | 1 | 2 | |||
| 3 | Шланг | 70-1405013 | 4 | 4 | 3 | |||
| 4 | Штуцер | 70-3521035 | 1 | 1 | 4 | |||
| 5 | Накидна гайка | 70-3506023 | 2 | 2 | 5 | |||
| 6 | Муфта | 80-3506024 | 1 | 1 | 6 | |||
| 7 | Штуцер | 70-3506022 | 1 | 1 | 7 | |||
| 8 | гвинт | М8х30 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 80-3506221 | 1 | 1 | 9 | |||
| 11 | Втулка | 70-3506027 | 2 | 2 | 11 | |||
| 12 | гвинт | М8х16 | 3 | 3 | 12 | |||
| 13 | Диск | ШП8 | 3 | 3 | 13 | |||
| 14 | Планка | 70-3407146 | 1 | 1 | 14 | |||
| 15 | Планка | 70-3407144 | 1 | 1 | 15 | |||
| 16 | Кільце | 012-015-019-2-4 | 6 | 6 | 16 | |||
| 17 | Ніпель | 1522-3506022 | 6 | 6 | 17 | |||
| 18 | Муфта | 1522-3506024 | 6 | 6 | 18 | |||
| 19 | Гайка | 1522-3506023 | 6 | 6 | 19 | |||
| 20 | Хомут | 70-4802-046 | 1 | 1 | 20 | |||
| 21 | Трубка | 1025-3506561-01 | 1 | 1 | 21 | |||
| 22 | Штуцер | 1522-4521513 | 2 | 2 | 22 | |||
| 23 | Автоматична з'єднувальна головка | 64226-3521110 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 1025-3521511 | 1 | 1 | 24 | |||
| 25 | Диск | ШП10 | 4 | 4 | 25 | |||
| 26 | Гайка | М10 | 4 | 4 | 26 | |||
| 27 | гвинт | М10x25 | 1 | 1 | 27 | |||
| 28 | Манжета | 80-3723045-01 | 4 | 4 | 28 | |||
| 29 | Автоматична з'єднувальна головка | 64226-3521111 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 1025-3521512 | 1 | 1 | 30 | |||
| 31 | Гвинт | ВМ8х25 | 1 | 1 | 31 | |||
| 33 | Трубопровід | 1025-3506550 | 1 | 1 | 33 | |||
| 34 | Трубка | 1025-3506561 | 1 | 1 | 34 | |||
| 35 | Трійник | 80-3513025 | 1 | 1 | 35 | |||
| 36 | Балон | 80-3513010 | 1 | 1 | 36 | |||
| 37 | Контргайка | 80-3512006 | 1 | 1 | 37 | |||
| 38 | Регулятор тиску | 80-3512010 | 1 | 1 | 38 | |||
| 38 | Регулятор тиску | А29.51.000Б | 1 | 1 | 38 | |||
| 39 | Трубопровід | 80Х-3506041 | 1 | 1 | 39 | |||
| 40 | Тримач | 70-6804011 | 1 | 1 | 40 | |||
| 42 | Хомут | ХС-21 | 4 | 4 | 42 | |||
| 42 | Хомут | 16-25/9-C6W«НОРМА» | 4 | 4 | 42 | |||
| 43 | Компресор у зборі | А29.01.000 | 1 | 1 | 43 | |||
| 43 | Компресор | А29.05.000-В | 1 | 1 | 43 |
