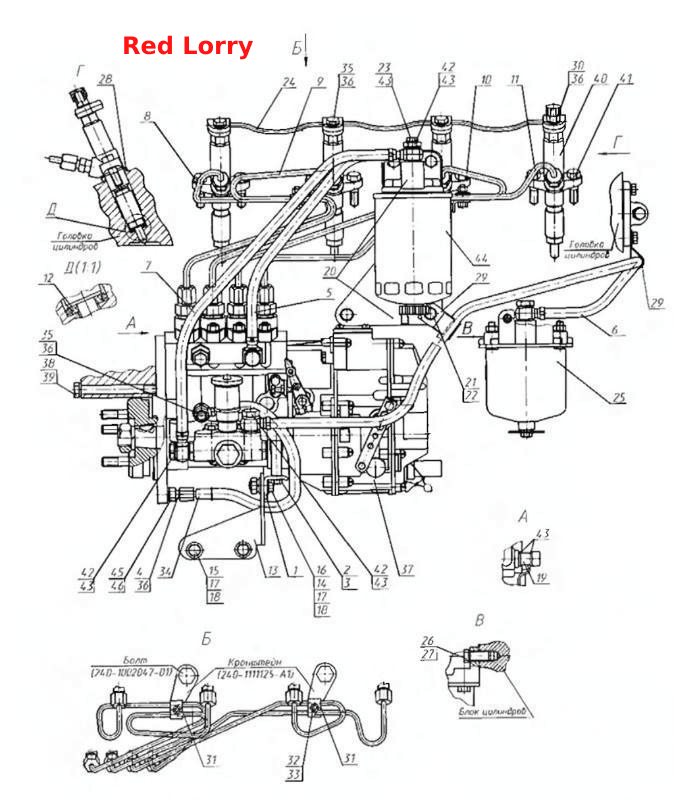

Встановлення паливної системи (для двигуна Д-243С із паливним насосом виробництва ВАТ «ЯЗДА»)
100%
Назва деталі
Встановлення паливної апаратури
Заводський номер
240-1111000-С1
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
240-1111125-А1
Кількість на модель
№
Назва деталі
гвинт
Заводський номер
240-1002047-01
Кількість на модель
№
Назва деталі
Кронштейн
Заводський номер
260-1111109-Е
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
2
№
2
Назва деталі
Диск
Заводський номер
8.65Г.06
Кількість на модель
2
№
3
Назва деталі
Штуцер
Заводський номер
260-3509232-01
Кількість на модель
1
№
4
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-03
Кількість на модель
1
№
5
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-06
Кількість на модель
1
№
6
Назва деталі
ПАЛИВНА ТРУБКА НИЗЬКОГО ТИСКУ
Заводський номер
245-1104180-А-09
Кількість на модель
1
№
7
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г
Кількість на модель
1
№
8
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-01
Кількість на модель
1
№
9
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-02
Кількість на модель
1
№
10
Назва деталі
ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ.
Заводський номер
245-1104300-Г-03
Кількість на модель
1
№
11
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
12
Назва деталі
Кронштейн
Заводський номер
245-1111108-Д
Кількість на модель
1
№
13
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
М10x20
Кількість на модель
2
№
15
Назва деталі
гвинт
Заводський номер
М10x25
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
10.01.08КП.016
Кількість на модель
4
№
17
Назва деталі
Диск
Заводський номер
10.65Г.06
Кількість на модель
3
№
18
Назва деталі
Захисний рукав
Заводський номер
245-1111113
Кількість на модель
1
№
19
Назва деталі
КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА
Заводський номер
245-1117010-Г
Кількість на модель
1
№
20
Назва деталі
Штуцер із пробкою
Заводський номер
245-1117105
Кількість на модель
1
№
23
Назва деталі
Паливопровід
Заводський номер
240-1104320-А2-02
Кількість на модель
1
№
24
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
25
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
28
Назва деталі
Хомут
Заводський номер
240-1111101-Б
Кількість на модель
2
№
29
Назва деталі
Штуцер
Заводський номер
240-1111112
Кількість на модель
1
№
30
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
31
Назва деталі
Горіх
Заводський номер
M6-6H.6.016(S10)
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
6.65Г.06
Кількість на модель
2
№
33
Назва деталі
Нафтопровід
Заводський номер
240-3509150
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
4
№
35
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
11
№
36
Назва деталі
Насос паливний
Заводський номер
772.1111005
Кількість на модель
1
№
37
Назва деталі
гвинт
Заводський номер
М10х120
Кількість на модель
2
№
38
Назва деталі
Форсунка
Заводський номер
171.1112010-01
Кількість на модель
4
№
40
Назва деталі
гвинт
Заводський номер
М10x35
Кількість на модель
8
№
41
Назва деталі
Болт
Заводський номер
Д18-051-А
Кількість на модель
4
№
42
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
12
№
43
Назва деталі
Фільтр очищення палива
Заводський номер
ФТ020-1117010
Кількість на модель
1
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливної апаратури | 240-1111000-С1 | 1 | 1 | |||||
| Кронштейн | 240-1111125-А1 | |||||||
| гвинт | 240-1002047-01 | |||||||
| 1 | Кронштейн | 260-1111109-Е | 1 | 1 | 1 | |||
| 2 | гвинт | М8х20 | 2 | 2 | 2 | |||
| 3 | Диск | 8.65Г.06 | 2 | 2 | 3 | |||
| 4 | Штуцер | 260-3509232-01 | 1 | 1 | 4 | |||
| 5 | Трубка паливна низького тиску | 245-1104180-А-03 | 1 | 1 | 5 | |||
| 6 | Трубка паливна низького тиску | 245-1104180-А-06 | 1 | 1 | 6 | |||
| 7 | ПАЛИВНА ТРУБКА НИЗЬКОГО ТИСКУ | 245-1104180-А-09 | 1 | 1 | 7 | |||
| 8 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г | 1 | 1 | 8 | |||
| 9 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-01 | 1 | 1 | 9 | |||
| 10 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-02 | 1 | 1 | 10 | |||
| 11 | ПАЛИВОПРОВІД ВИСОКОГО ТИСКУ - ГО ЦИЛ. | 245-1104300-Г-03 | 1 | 1 | 11 | |||
| 12 | Прокладка- екран | 245-1111020 | 4 | 4 | 12 | |||
| 13 | Кронштейн | 245-1111108-Д | 1 | 1 | 13 | |||
| 14 | Гайка | М10 | 1 | 1 | 14 | |||
| 15 | гвинт | М10x20 | 2 | 2 | 15 | |||
| 16 | гвинт | М10x25 | 1 | 1 | 16 | |||
| 17 | Шайба | 10.01.08КП.016 | 4 | 4 | 17 | |||
| 18 | Диск | 10.65Г.06 | 3 | 3 | 18 | |||
| 19 | Захисний рукав | 245-1111113 | 1 | 1 | 19 | |||
| 20 | КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА | 245-1117010-Г | 1 | 1 | 20 | |||
| 23 | Штуцер із пробкою | 245-1117105 | 1 | 1 | 23 | |||
| 24 | Паливопровід | 240-1104320-А2-02 | 1 | 1 | 24 | |||
| 25 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 25 | |||
| 28 | Кільце захисне | 240-1111036-Б1 | 4 | 4 | 28 | |||
| 29 | Хомут | 240-1111101-Б | 2 | 2 | 29 | |||
| 30 | Штуцер | 240-1111112 | 1 | 1 | 30 | |||
| 31 | Колодка | 240-1111114 | 2 | 2 | 31 | |||
| 32 | Горіх | M6-6H.6.016(S10) | 2 | 2 | 32 | |||
| 33 | Диск | 6.65Г.06 | 2 | 2 | 33 | |||
| 34 | Нафтопровід | 240-3509150 | 1 | 1 | 34 | |||
| 35 | гвинт | 36-1104787 | 4 | 4 | 35 | |||
| 36 | Прокладка | 36-1104788 | 11 | 11 | 36 | |||
| 37 | Насос паливний | 772.1111005 | 1 | 1 | 37 | |||
| 38 | гвинт | М10х120 | 2 | 2 | 38 | |||
| 40 | Форсунка | 171.1112010-01 | 4 | 4 | 40 | |||
| 41 | гвинт | М10x35 | 8 | 8 | 41 | |||
| 42 | Болт | Д18-051-А | 4 | 4 | 42 | |||
| 43 | Диск | Д18-055-А | 12 | 12 | 43 | |||
| 44 | Фільтр очищення палива | ФТ020-1117010 | 1 | 1 | 44 |
