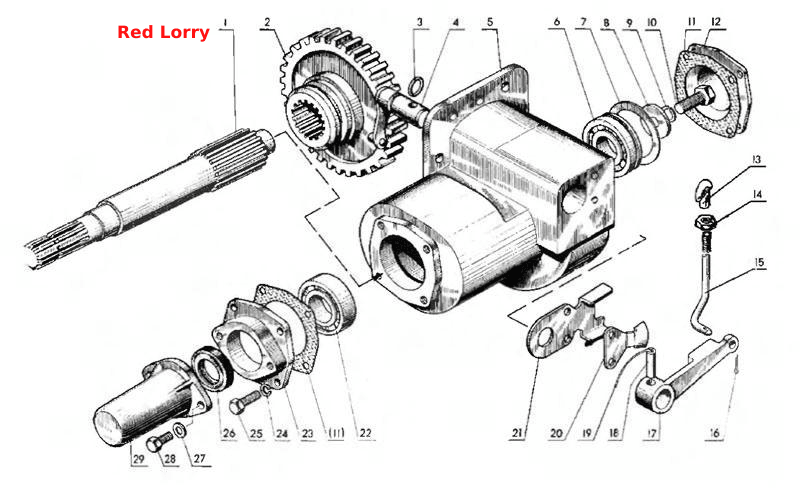

Бічний вал відбору потужності. Управління бічним ВВП
100%
Назва деталі
Бічний вал відбору потужності з хвостовиком з шліцом 8 у зборі
Заводський номер
50-4204010
Кількість на модель
1
№
Назва деталі
Вал із шліцьовим хвостовиком 8
Заводський номер
50-4204022
Кількість на модель
1
№
1
Назва деталі
Шестерня
Заводський номер
Ф50-4204026
Кількість на модель
1
№
2
Назва деталі
Кільце
Заводський номер
020-025-30-1-4
Кількість на модель
1
№
3
Назва деталі
Валик
Заводський номер
50-4204040-А
Кількість на модель
1
№
4
Назва деталі
Корпус
Заводський номер
50-4204015-Б
Кількість на модель
1
№
5
Назва деталі
Подшипник
Заводський номер
208А
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
72
Кількість на модель
1
№
7
Назва деталі
Натискна шайба
Заводський номер
50-1601038
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
ШП12
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
М12x35
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
50-1601091
Кількість на модель
2
№
11
Назва деталі
Кришка підшипника
Заводський номер
50-1601089
Кількість на модель
1
№
12
Назва деталі
Ручка.
Заводський номер
50-1310136-А
Кількість на модель
1
№
13
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
1
№
14
Назва деталі
Тяга
Заводський номер
80-4204042
Кількість на модель
1
№
15
Назва деталі
Шплінт
Заводський номер
3,2x18
Кількість на модель
1
№
16
Назва деталі
Важіль
Заводський номер
50-4204034
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
А.10x40
Кількість на модель
1
№
18
Назва деталі
Дріт
Заводський номер
1,6-О-С
Кількість на модель
1
№
19
Назва деталі
Пластина
Заводський номер
50-4204036-Б
Кількість на модель
1
№
20
Назва деталі
Пластина
Заводський номер
50-4204038
Кількість на модель
1
№
21
Назва деталі
Подшипник
Заводський номер
6-50306К
Кількість на модель
1
№
22
Назва деталі
Кришка
Заводський номер
50-4204024
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
10
№
24
Назва деталі
гвинт
Заводський номер
М8х25
Кількість на модель
4
№
25
Назва деталі
Манжета
Заводський номер
2,2-38x58-1
Кількість на модель
1
№
26
Назва деталі
Диск
Заводський номер
ШЧ8
Кількість на модель
2
№
27
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
8
№
28
Назва деталі
Ковпак
Заводський номер
50-4202065-А
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бічний вал відбору потужності з хвостовиком з шліцом 8 у зборі | 50-4204010 | 1 | 1 | |||||
| 1 | Вал із шліцьовим хвостовиком 8 | 50-4204022 | 1 | 1 | 1 | |||
| 2 | Шестерня | Ф50-4204026 | 1 | 1 | 2 | |||
| 3 | Кільце | 020-025-30-1-4 | 1 | 1 | 3 | |||
| 4 | Валик | 50-4204040-А | 1 | 1 | 4 | |||
| 5 | Корпус | 50-4204015-Б | 1 | 1 | 5 | |||
| 6 | Подшипник | 208А | 1 | 1 | 6 | |||
| 7 | Кільце | 72 | 1 | 1 | 7 | |||
| 8 | Натискна шайба | 50-1601038 | 1 | 1 | 8 | |||
| 9 | Диск | ШП12 | 1 | 1 | 9 | |||
| 10 | гвинт | М12x35 | 1 | 1 | 10 | |||
| 11 | Прокладка | 50-1601091 | 2 | 2 | 11 | |||
| 12 | Кришка підшипника | 50-1601089 | 1 | 1 | 12 | |||
| 13 | Ручка. | 50-1310136-А | 1 | 1 | 13 | |||
| 14 | Гайка | М8 | 1 | 1 | 14 | |||
| 15 | Тяга | 80-4204042 | 1 | 1 | 15 | |||
| 16 | Шплінт | 3,2x18 | 1 | 1 | 16 | |||
| 17 | Важіль | 50-4204034 | 1 | 1 | 17 | |||
| 18 | Штифт | А.10x40 | 1 | 1 | 18 | |||
| 19 | Дріт | 1,6-О-С | 1 | 1 | 19 | |||
| 20 | Пластина | 50-4204036-Б | 1 | 1 | 20 | |||
| 21 | Пластина | 50-4204038 | 1 | 1 | 21 | |||
| 22 | Подшипник | 6-50306К | 1 | 1 | 22 | |||
| 23 | Кришка | 50-4204024 | 1 | 1 | 23 | |||
| 24 | Диск | ШП8 | 10 | 10 | 24 | |||
| 25 | гвинт | М8х25 | 4 | 4 | 25 | |||
| 26 | Манжета | 2,2-38x58-1 | 1 | 1 | 26 | |||
| 27 | Диск | ШЧ8 | 2 | 2 | 27 | |||
| 28 | гвинт | М8х16 | 8 | 8 | 28 | |||
| 29 | Ковпак | 50-4202065-А | 1 | 1 | 29 |
