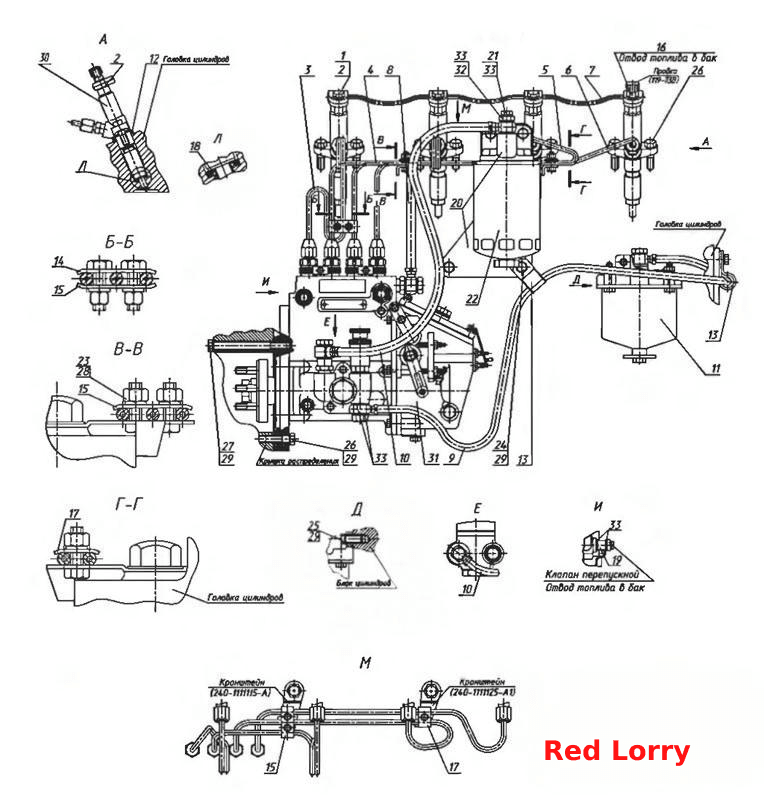

Монтаж паливної системи (для двигуна Д-243)
100%
Назва деталі
Встановлення паливної апаратури
Заводський номер
240-1111000-А1
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
240-1111125-А1
Кількість на модель
№
Назва деталі
Кронштейн
Заводський номер
240-1111115-А
Кількість на модель
№
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
3
№
1
Назва деталі
Прокладка
Заводський номер
36-1104788
Кількість на модель
8
№
2
Назва деталі
Трубка
Заводський номер
240-1104300-01
Кількість на модель
1
№
3
Назва деталі
Трубка
Заводський номер
240-1104300-02
Кількість на модель
1
№
4
Назва деталі
Трубка
Заводський номер
240-1104300-03
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
240-1104300-04
Кількість на модель
1
№
6
Назва деталі
Паливопровід
Заводський номер
240-1104320-А2-02
Кількість на модель
1
№
7
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-02
Кількість на модель
1
№
8
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-06
Кількість на модель
1
№
9
Назва деталі
Трубка паливна низького тиску
Заводський номер
245-1104180-А-10
Кількість на модель
1
№
10
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
11
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
12
Назва деталі
Хомут
Заводський номер
240-1111101-Б
Кількість на модель
2
№
13
Назва деталі
Колодка
Заводський номер
240-1111105
Кількість на модель
1
№
14
Назва деталі
Колодка
Заводський номер
240-1111106
Кількість на модель
2
№
15
Назва деталі
Штуцер
Заводський номер
240-1111112
Кількість на модель
1
№
16
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
1
№
17
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
18
Назва деталі
Захисний рукав
Заводський номер
245-1111113
Кількість на модель
1
№
19
Назва деталі
КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА
Заводський номер
245-1117010-Г
Кількість на модель
1
№
20
Назва деталі
Штуцер із пробкою
Заводський номер
245-1117105
Кількість на модель
1
№
21
Назва деталі
Фільтр очищення палива
Заводський номер
ФТ020-1117010
Кількість на модель
1
№
22
Назва деталі
Гайка ОСТ-
Заводський номер
М6-6Н
Кількість на модель
5
№
23
Назва деталі
гвинт
Заводський номер
M10-6gX20
Кількість на модель
3
№
24
Назва деталі
гвинт
Заводський номер
M10-6gX25
Кількість на модель
2
№
25
Назва деталі
гвинт
Заводський номер
M10-6gX35
Кількість на модель
10
№
26
Назва деталі
гвинт
Заводський номер
M10-6gX120
Кількість на модель
2
№
27
Назва деталі
Шайба
Заводський номер
665Г06
Кількість на модель
5
№
28
Назва деталі
Шайба
Заводський номер
1065Г06
Кількість на модель
11
№
29
Назва деталі
Форсунка
Заводський номер
171.1112010-02
Кількість на модель
4
№
30
Назва деталі
Паливний насос (Д-242)
Заводський номер
4УТНИ-1111007-411
Кількість на модель
1
№
31
Назва деталі
Паливний насос (Д-244)
Заводський номер
4УТНИ-1111007-431
Кількість на модель
1
№
31
Назва деталі
Паливний насос
Заводський номер
4УТНИ-1111007-420
Кількість на модель
1
№
31
Назва деталі
Болт поворотного угольника
Заводський номер
Д18-051-A
Кількість на модель
1
№
32
Назва деталі
Диск
Заводський номер
Д18-055-А
Кількість на модель
12
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливної апаратури | 240-1111000-А1 | 1 | 1 | |||||
| Кронштейн | 240-1111125-А1 | |||||||
| Кронштейн | 240-1111115-А | |||||||
| 1 | гвинт | 36-1104787 | 3 | 3 | 1 | |||
| 2 | Прокладка | 36-1104788 | 8 | 8 | 2 | |||
| 3 | Трубка | 240-1104300-01 | 1 | 1 | 3 | |||
| 4 | Трубка | 240-1104300-02 | 1 | 1 | 4 | |||
| 5 | Трубка | 240-1104300-03 | 1 | 1 | 5 | |||
| 6 | Трубка | 240-1104300-04 | 1 | 1 | 6 | |||
| 7 | Паливопровід | 240-1104320-А2-02 | 1 | 1 | 7 | |||
| 8 | Трубка паливна низького тиску | 245-1104180-А-02 | 1 | 1 | 8 | |||
| 9 | Трубка паливна низького тиску | 245-1104180-А-06 | 1 | 1 | 9 | |||
| 10 | Трубка паливна низького тиску | 245-1104180-А-10 | 1 | 1 | 10 | |||
| 11 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 11 | |||
| 12 | Кільце захисне | 240-1111036-Б1 | 4 | 4 | 12 | |||
| 13 | Хомут | 240-1111101-Б | 2 | 2 | 13 | |||
| 14 | Колодка | 240-1111105 | 1 | 1 | 14 | |||
| 15 | Колодка | 240-1111106 | 2 | 2 | 15 | |||
| 16 | Штуцер | 240-1111112 | 1 | 1 | 16 | |||
| 17 | Колодка | 240-1111114 | 1 | 1 | 17 | |||
| 18 | Прокладка- екран | 245-1111020 | 4 | 4 | 18 | |||
| 19 | Захисний рукав | 245-1111113 | 1 | 1 | 19 | |||
| 20 | КОРПУС ФІЛЬТРА ОЧИЩЕННЯ ПАЛИВА | 245-1117010-Г | 1 | 1 | 20 | |||
| 21 | Штуцер із пробкою | 245-1117105 | 1 | 1 | 21 | |||
| 22 | Фільтр очищення палива | ФТ020-1117010 | 1 | 1 | 22 | |||
| 23 | Гайка ОСТ- | М6-6Н | 5 | 5 | 23 | |||
| 24 | гвинт | M10-6gX20 | 3 | 3 | 24 | |||
| 25 | гвинт | M10-6gX25 | 2 | 2 | 25 | |||
| 26 | гвинт | M10-6gX35 | 10 | 10 | 26 | |||
| 27 | гвинт | M10-6gX120 | 2 | 2 | 27 | |||
| 28 | Шайба | 665Г06 | 5 | 5 | 28 | |||
| 29 | Шайба | 1065Г06 | 11 | 11 | 29 | |||
| 30 | Форсунка | 171.1112010-02 | 4 | 4 | 30 | |||
| 31 | Паливний насос (Д-242) | 4УТНИ-1111007-411 | 1 | 1 | 31 | |||
| 31 | Паливний насос (Д-244) | 4УТНИ-1111007-431 | 1 | 1 | 31 | |||
| 31 | Паливний насос | 4УТНИ-1111007-420 | 1 | 1 | 31 | |||
| 32 | Болт поворотного угольника | Д18-051-A | 1 | 1 | 32 | |||
| 33 | Диск | Д18-055-А | 12 | 12 | 33 |
