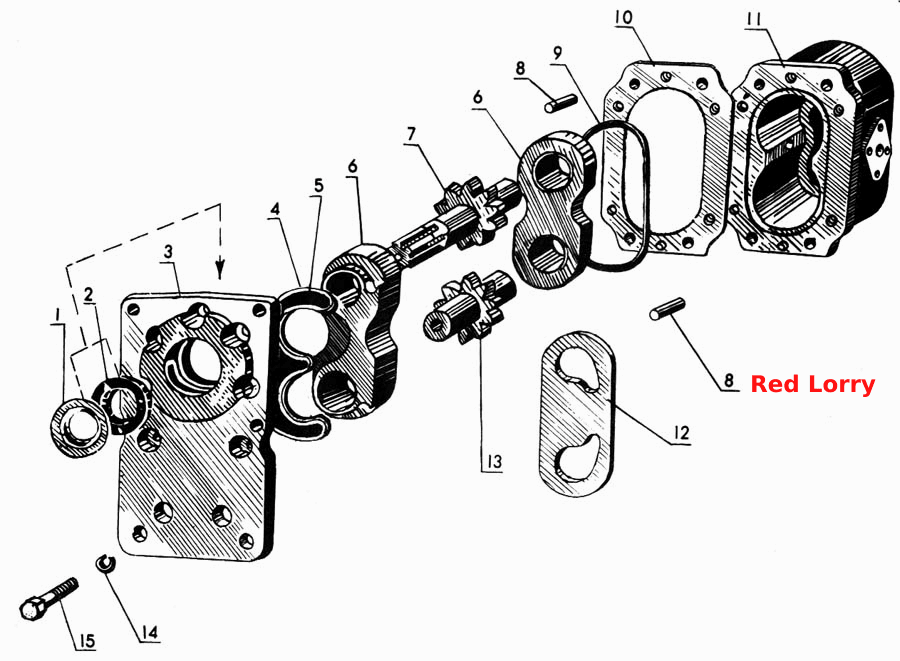

Шестерний насос НШ10
100%
Назва деталі
Гідронасос
Заводський номер
НШ10-3-Л
Кількість на модель
1
№
Назва деталі
Опорне кільце
Заводський номер
НШ10Е-08-А
Кількість на модель
1
№
1
Назва деталі
Манжета 1-16х30-1 ГОСТ8752-70
Заводський номер
Манжета 1-16х30-1 ГОСТ 8752-70
Кількість на модель
2
№
2
Назва деталі
Кришка
Заводський номер
НШ10-3-05
Кількість на модель
1
№
3
Назва деталі
Захисна пластина
Заводський номер
НШ10В-3-09
Кількість на модель
1
№
4
Назва деталі
Манжета
Заводський номер
НШ10Е-02
Кількість на модель
2
№
5
Назва деталі
Подшипник
Заводський номер
НШ10-3-03
Кількість на модель
2
№
6
Назва деталі
Шестерня
Заводський номер
НШ10Е-04
Кількість на модель
1
№
7
Назва деталі
Штифт 6h18х16 ГОСТ 3128-70
Заводський номер
Штифт 6h18х16 ГОСТ 3128-70
Кількість на модель
2
№
8
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 070-015-30-2-2 ГОСТ 9833-73
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
НШ10В-3-10
Кількість на модель
1
№
10
Назва деталі
Корпус
Заводський номер
НШ10-3-01
Кількість на модель
1
№
11
Назва деталі
Пластина
Заводський номер
НШ10-3-06
Кількість на модель
1
№
12
Назва деталі
Ведена шестерня
Заводський номер
НШ10Е-07
Кількість на модель
1
№
13
Назва деталі
Шайба 8 від 65Г 6402-70 ГОСТ __NT__3__
Заводський номер
Шайба 8ОТ 65Г ГОСТ 6402-70
Кількість на модель
8
№
14
Назва деталі
Болт M7795-708-6g×__NT__3__ ГОСТ 25.88.35.019
Заводський номер
Болт М8-6gх25.88.35.019 ГОСТ 7795-70
Кількість на модель
8
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідронасос | НШ10-3-Л | 1 | 1 | |||||
| 1 | Опорне кільце | НШ10Е-08-А | 1 | 1 | 1 | |||
| 2 | Манжета 1-16х30-1 ГОСТ8752-70 | Манжета 1-16х30-1 ГОСТ 8752-70 | 2 | 2 | 2 | |||
| 3 | Кришка | НШ10-3-05 | 1 | 1 | 3 | |||
| 4 | Захисна пластина | НШ10В-3-09 | 1 | 1 | 4 | |||
| 5 | Манжета | НШ10Е-02 | 2 | 2 | 5 | |||
| 6 | Подшипник | НШ10-3-03 | 2 | 2 | 6 | |||
| 7 | Шестерня | НШ10Е-04 | 1 | 1 | 7 | |||
| 8 | Штифт 6h18х16 ГОСТ 3128-70 | Штифт 6h18х16 ГОСТ 3128-70 | 2 | 2 | 8 | |||
| 9 | Кільце ГОСТ | Кольцо 070-015-30-2-2 ГОСТ 9833-73 | 1 | 1 | 9 | |||
| 10 | Прокладка | НШ10В-3-10 | 1 | 1 | 10 | |||
| 11 | Корпус | НШ10-3-01 | 1 | 1 | 11 | |||
| 12 | Пластина | НШ10-3-06 | 1 | 1 | 12 | |||
| 13 | Ведена шестерня | НШ10Е-07 | 1 | 1 | 13 | |||
| 14 | Шайба 8 від 65Г 6402-70 ГОСТ __NT__3__ | Шайба 8ОТ 65Г ГОСТ 6402-70 | 8 | 8 | 14 | |||
| 15 | Болт M7795-708-6g×__NT__3__ ГОСТ 25.88.35.019 | Болт М8-6gх25.88.35.019 ГОСТ 7795-70 | 8 | 8 | 15 |
